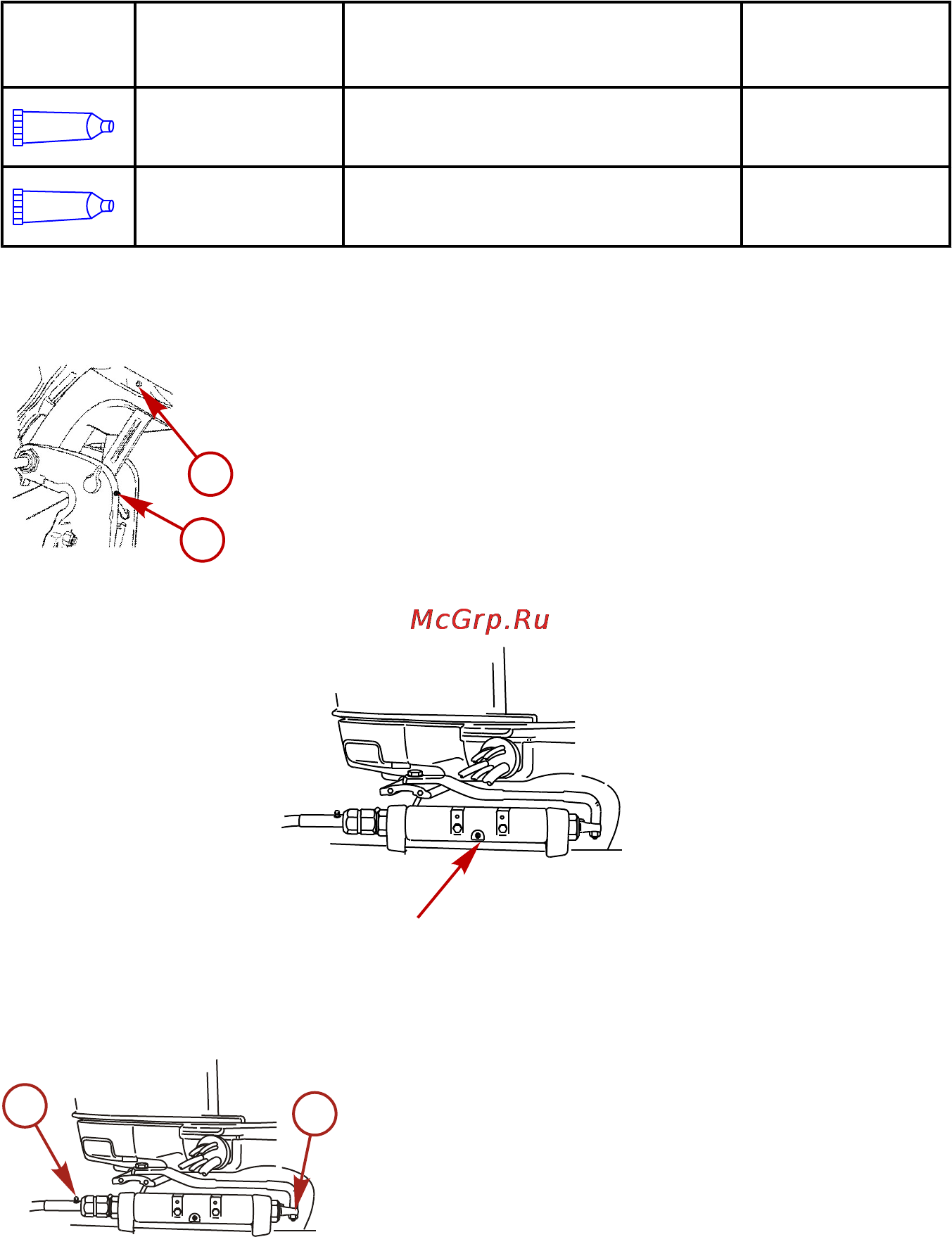

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
68 rus
Труба,
ссыл.
номер
Описание Где используется Деталь №
95
Тефлоновая смазка
2-4-C
Поворотный кронштейн, ручка изменения
наклона, трубка наклона, трос рулевого
механизма
92-802859Q 1
34
Специальный
смазочный
материал 101
Поворотный кронштейн, ручка изменения
наклона, трубка наклона, трос рулевого
механизма
92-802865Q02
• Поворотный кронштейн - смажьте через штуцер.
• Рычаг опоры механизма наклона - смажьте через штуцер.
a - Держатель шарнирного соединения
b - Ручка изменения наклона
• Трубка наклона - смажьте через штуцер.
27874
• Масленка троса рулевого механизма (если двигатель ею оборудован) - поверните рулевое
колесо, чтобы полностью втянуть конец троса рулевого механизма в трубку наклона
подвесного двигателя. Смажьте через штуцер.
a -
Фитинг
b - Конец троса рулевого механизма
a
b
27873
a
b
27875
