ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
56 rus

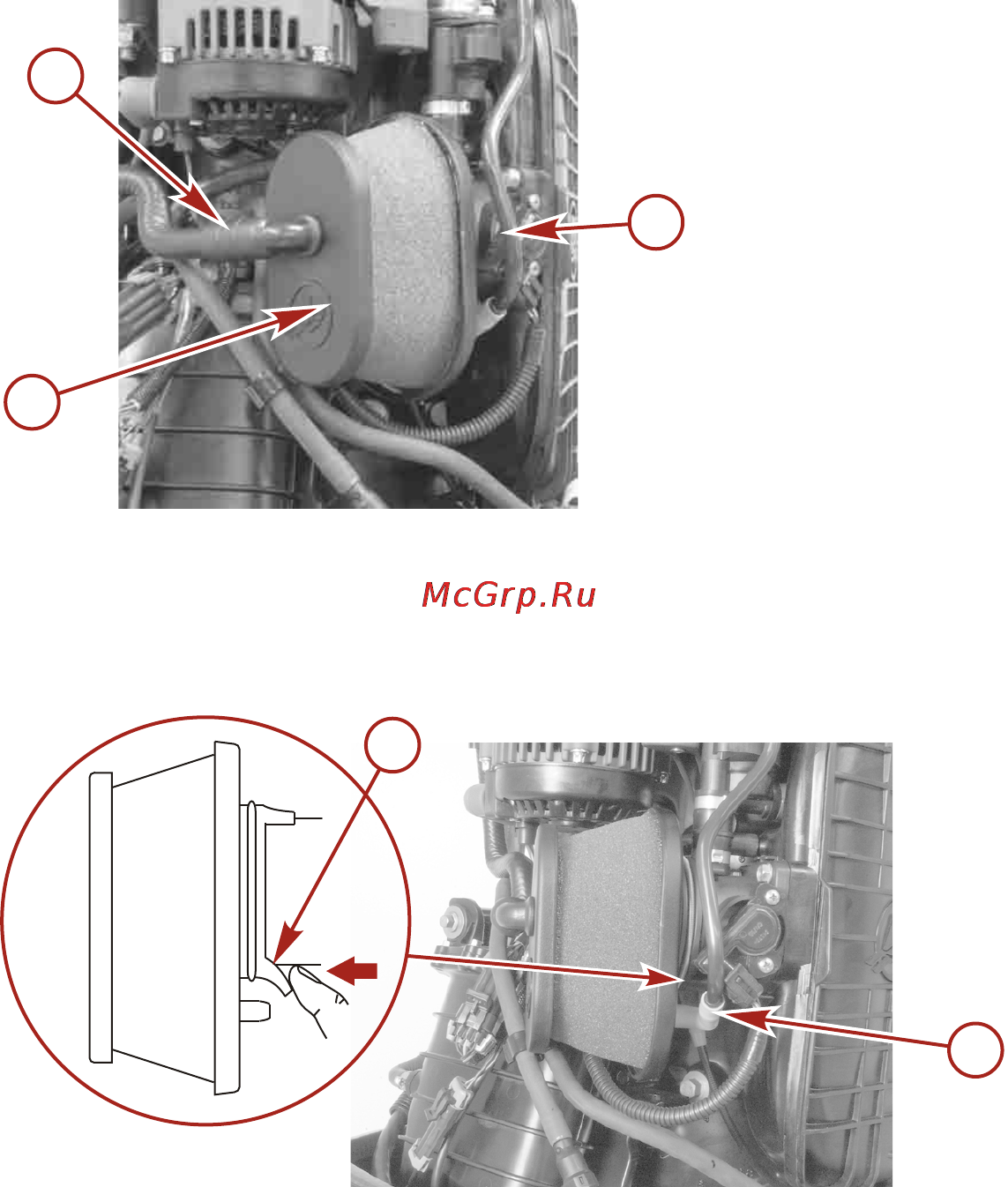

СНЯТИЕ УЗЛА ВОЗДУШНОГО ФИЛЬТРА
1. Снимите трубку сапуна с воздушного фильтра.
a - Узел воздушного фильтра
b - Трубка сапуна
c - Воздухозаборник
2. Снимите продувочную выпускную трубку с воздушного фильтра.
3. Снимите узел воздушного фильтра с передней стороны воздухозаборника.
ПРИМЕЧАНИЕ: Чтобы облегчить снятие узла воздушного фильтра, воспользуйтесь нижним выступом,
который расположен на монтажном фланце фильтра, и подталкивайте его на фланец, одновременно
стягивая узел воздушного фильтра с воздухозаборника.
a - Продувочная выпускная трубка
b - Нижний выступ
УСТАНОВКА УЗЛА ВОЗДУШНОГО ФИЛЬТРА
1. Установите узел воздушного фильтра над воздухозаборником, как показано, а затем натягивайте
его на воздухозаборник до тех пор, пока он не наденется плотно.
2. Заново присоедините трубку сапуна и продувочную выпускную трубку к воздушному фильтру.
