УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus 83

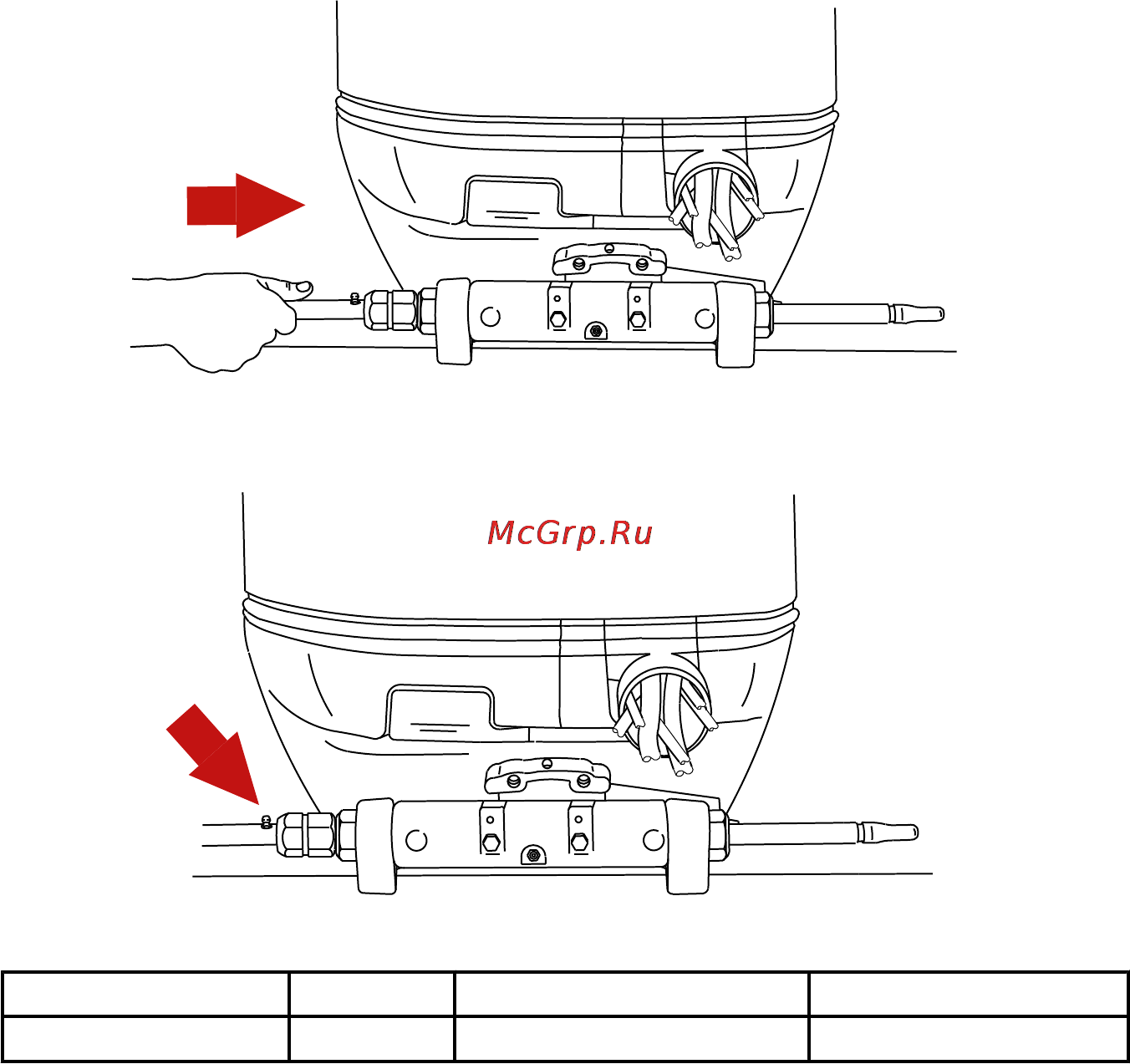

2. Вставьте трос рулевого механизма в трубку наклона.
3725
3. Затяните гайку согласно техническим условиям.
3727
Описание Нм фунто-дюйм. фунто-фут.
Гайка 47,5 35
Крепежные детали стержня тяги рулевого механизма
ВАЖНАЯ ИНФОРМАЦИЯ: Стержень тяги рулевого механизма, который соединяет трос рулевого
механизма с двигателем, должен быть закреплен с помощью специального болта с подголовком в виде
шайбы («a» - номер детали 10-856680) и самоконтрящимися стопорными гайками с нейлоновой вставкой
(«c & «d» - номер детали 11-826709113). Эти стопорные гайки ни в коем случае нельзя заменять
обычными (не стопорными) гайками, потому что они ослабнут от вибрации и слетят, в результате чего
стержень тяги отсоединится.
