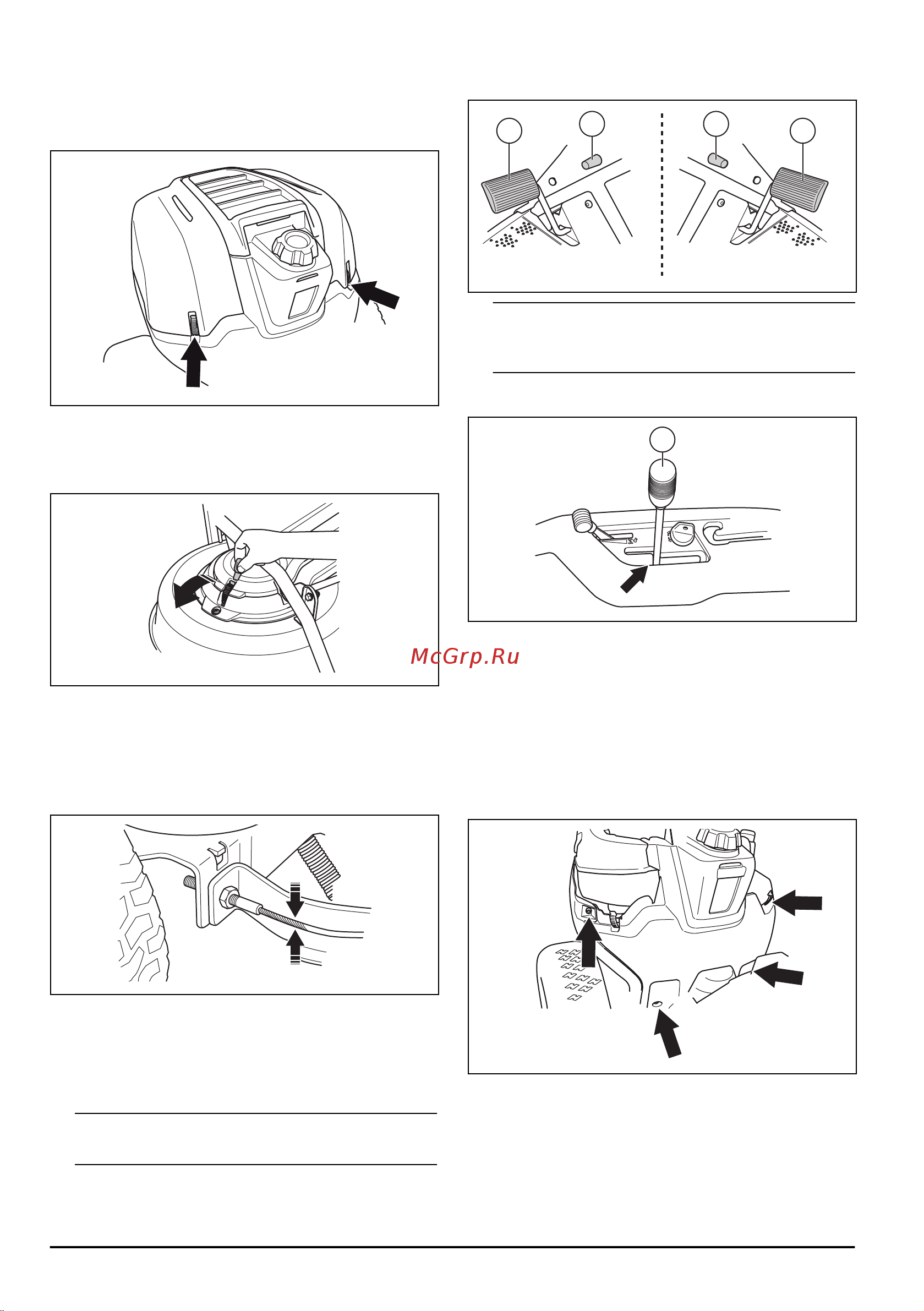

Demontarea capacelor
Îndepărtarea capotei motorului
1. Eliberați clemele de pe capota motorului.
2. Pliați capota motorului în spate.
Îndepărtarea capacului curelei
1. Eliberați clema de pe capacul curelei.
2. Îndepărtați capacul curelei.
Verificarea cablurilor de direcție
1. Cablurile de direcție sunt strânse corect dacă le
puteți mișca manual pe o distanță de 5 mm în sus
sau în jos pe canelura din articulația de direcție.
2. În cazul în care cablurile sunt prea slăbite, solicitați
unui agent de service autorizat să le regleze.
Verificarea frânei de parcare
1. Parcați produsul pe o suprafață dură și înclinată.
Nota:
Nu parcați produsul pe iarbă atunci când
verificați frâna de parcare.
2. Apăsați pedala frânei de parcare (A).
3. Men
ținând apăsat butonul de blocare (B) și eliberați
pedala frânei de parcare.
A A
BB
Nota: Pentru R112C, R115C, frâna de parcare este
pe partea stângă. Pentru R112C5, frâna de parcare
este pe partea dreaptă.
4. Pentru R112C5, deplasați pârghia schimbătorului de
viteze în poziția neutră (N).
N
5. Dacă produsul se mișcă, solicitați unui agent de
service aprobat să regleze frâna de parcare.
6. Apăsați din nou pedala frânei de parcare pentru a
decupla frâna de parcare.
Înlocuirea filtrului de carburant
1. Deschideți capota motorului.
2. Pentru a avea acces la filtrul de carburant, scoateți
cele 4 șuruburi și îndepărtați capacul de protecție.
3. Îndepărtați clemele furtunurilor de filtrul de carburant
utilizând un clește plat.
118
516 - 001 - 26.01.2018
