• Когато батерията се зарежда, свържете червения
кабел към ПОЛОЖИТЕЛНАТА клема (+) и черния
кабел към ОТРИЦАТЕЛНАТА клема (-) на
акумулатора. Уверете се, че червеният (+) кабел
е изтеглен зад черния (-) кабел.

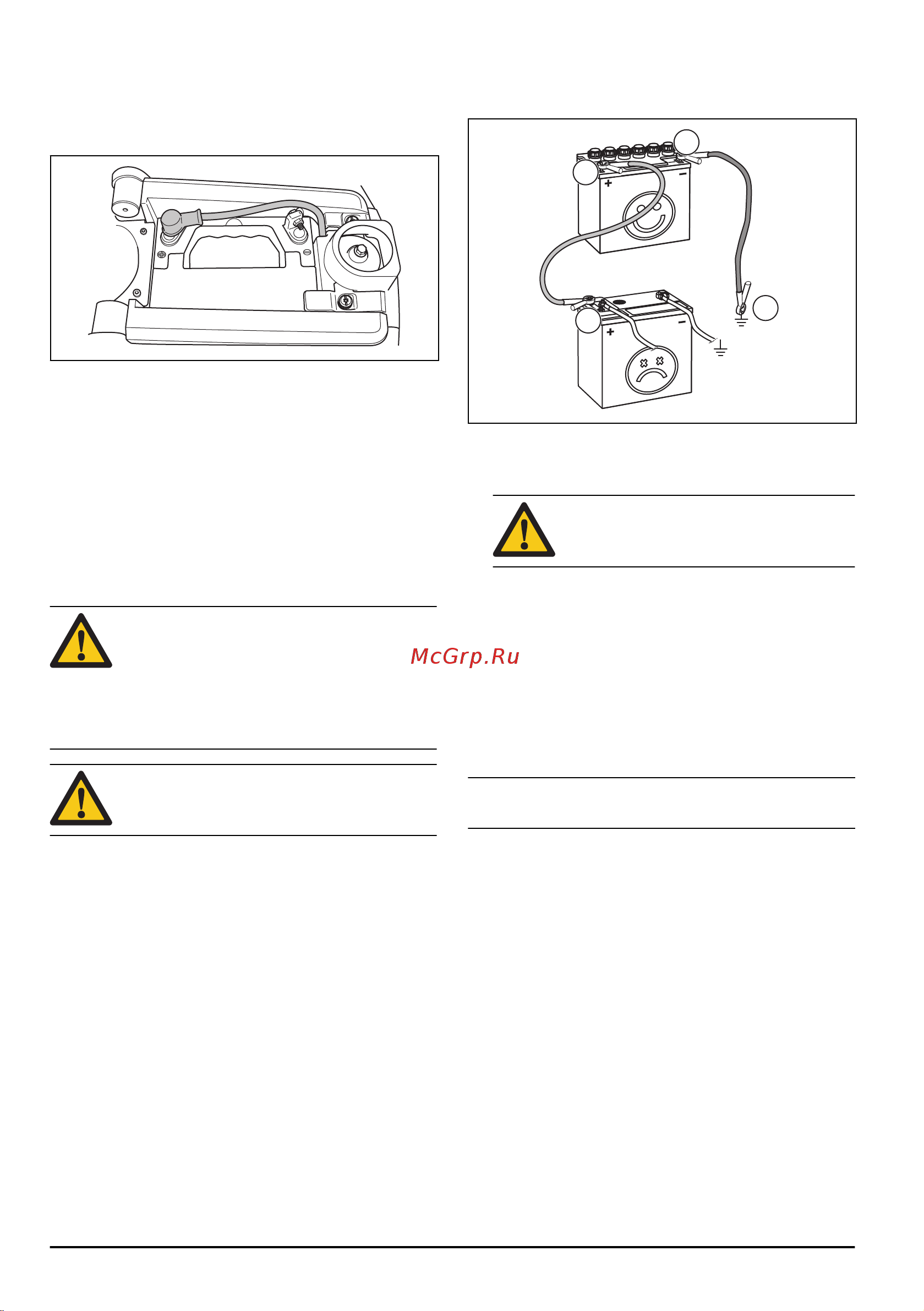

За да направите аварийно
стартиране на двигателя
Ако акумулаторът е прекалено изтощен, за да
стартирате двигателя, можете да използвате
стартовите кабели, за да направите аварийно
стартиране. Този продукт има система от 12 V с
отрицателно заземяване. Продуктът, който се
използва за аварийно стартиране, също трябва да
има система от 12 V с отрицателно заземяване.
За да свържете стартовите кабели
ПРЕДУПРЕЖДЕНИЕ: Опасност от
експлозия поради експлозивен газ, който
идва от акумулатора. Не свързвайте
отрицателния извод на напълно зареден
акумулатор към или в непосредствена
близост до отрицателния извод на
разреден акумулатор.
ВНИМАНИЕ: Не използвайте
акумулатора на Вашия продукт, за да
стартирате други автомобили.
1. Свалете капака на двигателя.
2. Свалете капака на корпуса на акумулатора.
3. Свържете единия край на червения кабел към
ПОЛОЖИТЕЛНАТА клема (+) на изтощения
акумулатор (A).
B
A
C
D
4. Свържете другия край на червения кабел към
ПОЛОЖИТЕЛНАТА клема (+) на напълно
заредения акумулатор (B).
ПРЕДУПРЕЖДЕНИЕ: Не свързвайте
накъсо краищата на червения кабел
към шасито.
5. Свържете единия край на черния кабел към
ОТРИЦАТЕЛНАТА клема (–) на напълно зареден
акумулатор (C).
6. Свържете другия край на черния кабел за
ЗАЗЕМЯВАНЕТО НА ШАСИТО (D), на
отдалечено от резервоара за гориво и
акумулатора място.
7. Сменете капаците.
За да махнете стартовите кабели
Забележка: Махнете стартовите кабели в обратна
последователност на начина, по който ги свързвате.
1. Извадете ЧЕРНИЯ кабел от шасито.
2. Извадете ЧЕРНИЯ кабел от напълно заредената
батерия.
3. Извадете ЧЕРВЕНИЯ кабел от двата
акумулатора.
58
516 - 001 - 26.01.2018
