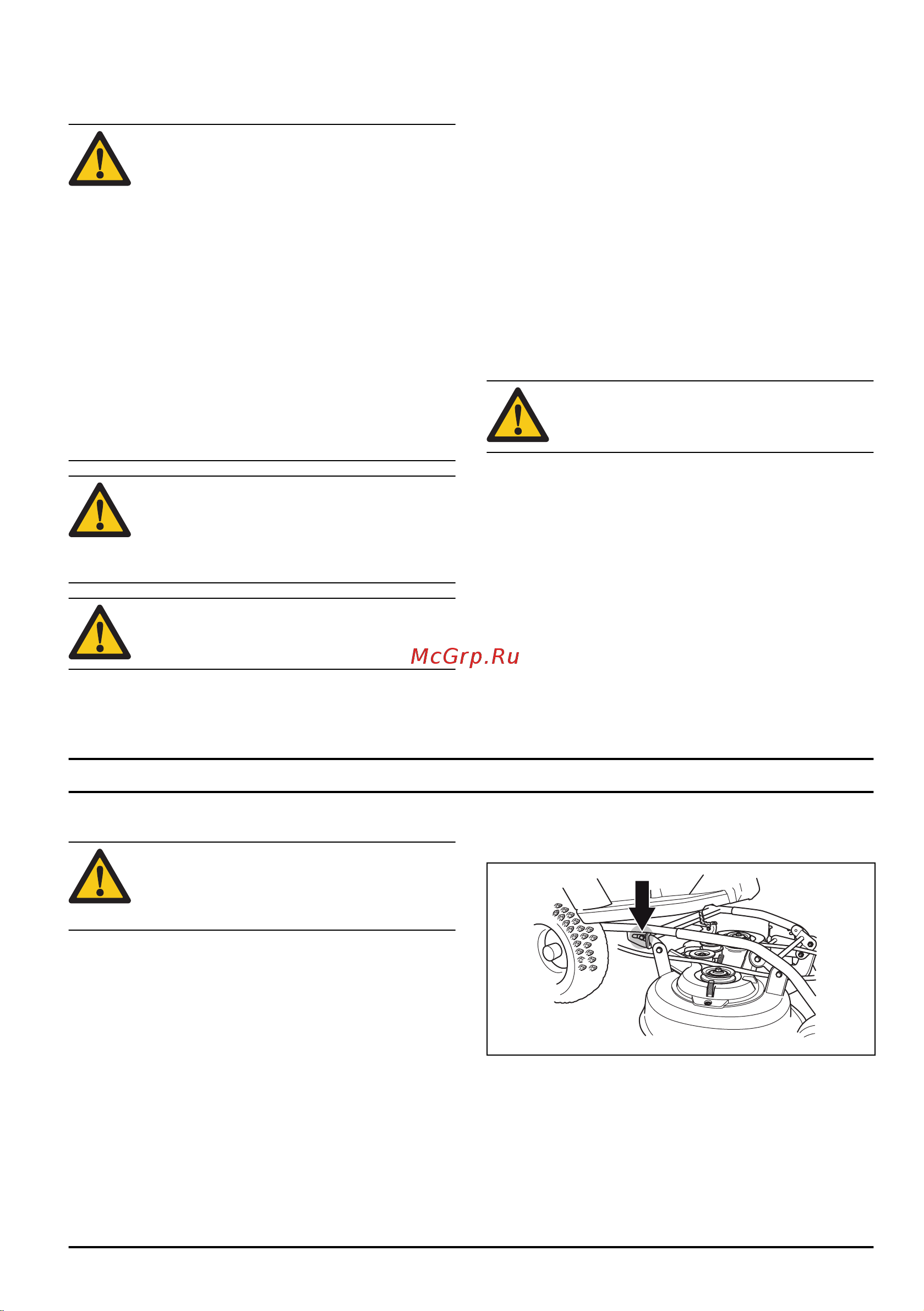

Husqvarna R112C5 [77/132] Збирання
![Husqvarna R112C5 [77/132] Збирання](/views2/2000392/page77/bg4d.png)
Правила техніки безпеки під час
обслуговування
ПОПЕРЕДЖЕННЯ: Неправильне
паркування виробу з увімкненим двигуном
та запалюванням може призвести до
травмування або пошкодження майна чи
навколишніх об’єктів. Виконувати технічне
обслуговування двигуна або різальної
деки можна лише за умови виконання
наведених нижче умов.
• Двигун вимкнений.
• Виріб припарковано на рівній
поверхні.
• Стояночне гальмо не буде увімкнено.
• Ключ запалювання не буде вийнятий.
• Розчеплення різальної деки
• Проводи запалювання від’єднані від
вилок.
ПОПЕРЕДЖЕННЯ: Вихлопні гази з
двигуна містять монооксид вуглецю,
отруйний та дуже небезпечний газ без
запаху. Не заводьте виріб у приміщенні
чи в замкненому просторі.
ПОПЕРЕДЖЕННЯ: Перш ніж розпочати
використання виробу, уважно прочитайте
наведені нижче попередження.
• Для забезпечення максимальної ефективності та
безпечності регулярно виконуйте технічне
обслуговування виробу згідно з графіком
технічного обслуговування. Див.
Графік
технічного обслуговування на сторінці 84
.
• Ураження електричним струмом може призвести
до травм. Не торкайтеся дротів, коли двигун
увімкнений. Не можна перевіряти функціонування
системи запалювання пальцями.
• Не запускайте двигун, якщо знято захисні кожухи.
Існує велика небезпека травмування рухомими
деталями або отримання опіків від контакту з
розпеченою поверхнею.
• Зачекайте, доки виріб охолоне, і лише після цього
беріться до технічного обслуговування двигуна та
прилеглих компонентів.
• Леза дуже гострі, тому можуть спричинити порізи.
Працюючи з лезами, загорніть їх у щось або
вдягніть захисні рукавиці.
УВАГА: Перш ніж розпочати використання
виробу, уважно прочитайте наведені
нижче застереження.
• Не перевертайте двигун, якщо свічка
запалювання або провід запалювання зняті.
• Переконайтеся, що всі гайки та болти правильно
затягнуті, а обладнання знаходиться в належному
стані.
• Не змінюйте положення регуляторів. Якщо їздити
з надто великою швидкістю, існує ризик
пошкодження компонентів інструмента. Відомості
про максимальну дозволену частоту обертання
двигуна наведено в розділі
Технічні дані на
сторінці 96
.
• Виріб був схвалений для роботи тільки з
обладнанням, яке надається або рекомендується
виробником.
Збирання
Вступ
ПОПЕРЕДЖЕННЯ: Пружина натягу паса
може зламатися та спричинити травми.
Під’єднуючи та знімаючи різальну деку,
вдягайте захисні окуляри.
Уважно прочитайте інструкції з монтажу в посібнику
користувача. Процедуру встановлення та від’єднання
різальної деки також зображено на табличці з
внутрішньої сторони передньої кришки виробу.
Встановлення різальної деки
1. Припаркуйте виріб на рівній поверхні.
2. Увімкніть стояночне гальмо.
3. Вставте різальну деку та переконайтеся, що
напрямні болти встали в прорізи рами
інструмента.
516 - 001 - 26.01.2018 77
