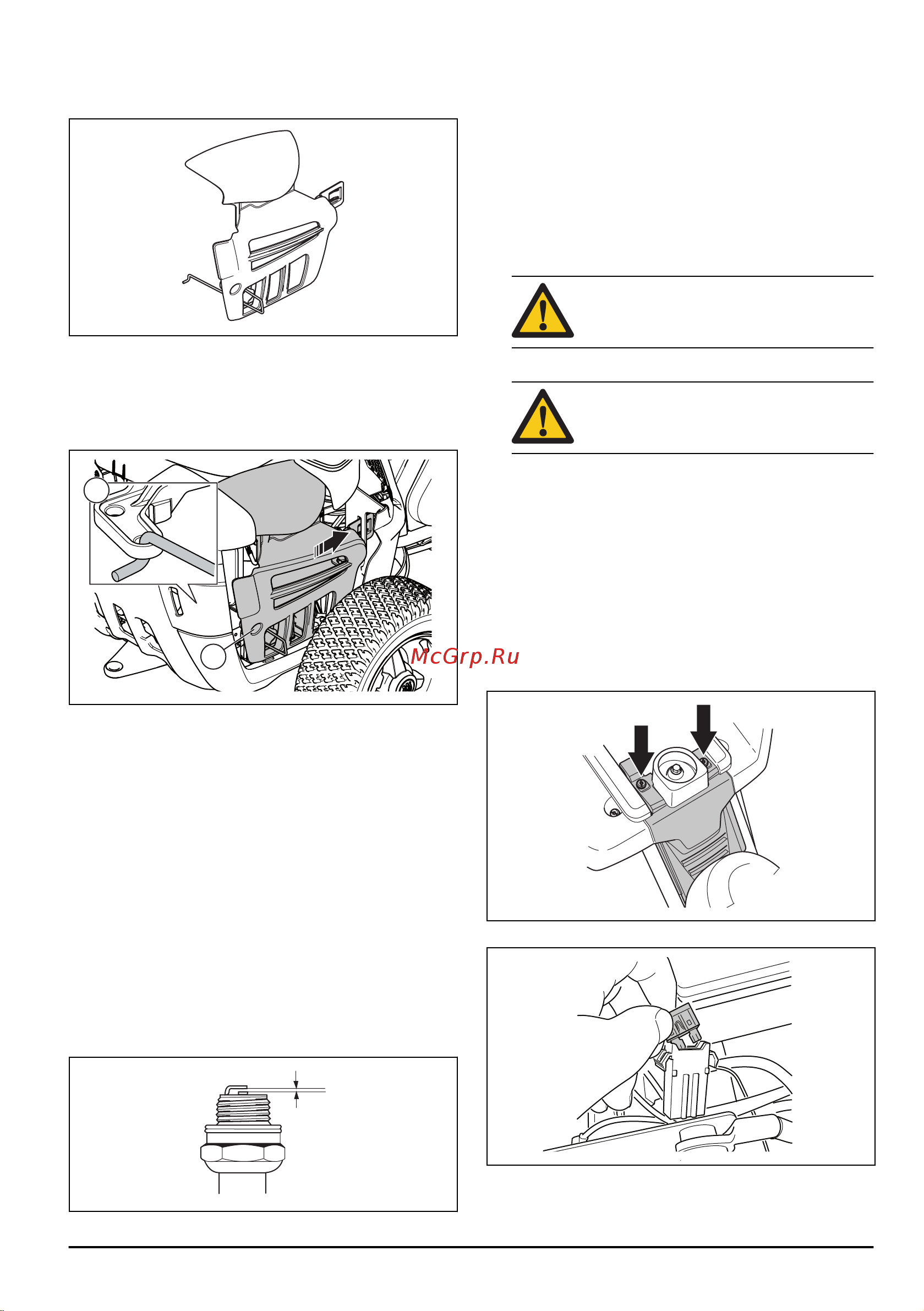

5. Перед встановленням задньої правої кришки
переконайтеся, що важіль системи приводу
встановлений в правильному положенні.
6. Встановіть задню праву кришку в початкове
положення.
7. Просуньте гак на кінці важеля системи приводу
через отвір як показано на рисунку (А).
8. Встановіть гвинт (В).
B
A
Огляд і заміна свічки запалювання
1. Зніміть задню праву кришку, див.
Демонтаж та
встановлення задньої правої кришки на сторінці
88
.
2. Зніміть ковпачок проводу запалювання та
очистіть ділянку навколо свічки запалювання.
3. Викрутіть свічку запалювання за допомогою
відповідного гайкового воротка на ⅝ʺ (16 mm).
4. Перевірка свічки запалювання. Якщо електроди
прогоріли або ізоляція тріснута чи пошкоджена,
свічку запалювання необхідно замінити. Якщо
свічка запалювання не пошкоджена, очистьте її
сталевою щіткою.
5. Виміряйте проміжок між електродами й
переконайтеся, що він правильний. Див.
Технічні
дані на сторінці 96
.
6. Зігніть боковий електрод, щоб відрегулювати
проміжок між електродами.
7. Установіть свічку запалювання на місце й
поверніть її вручну, доки вона не торкнеться
гнізда.
8. Затягніть свічку запалювання за допомогою
відповідного гайкового воротка, доки шайба не
стиснеться.
9. Затягніть використовувану свічку запалювання
ще на ⅛ оберту, а нову – ще на ¼ оберту.
УВАГА: Неправильно затягнуті свічки
запалювання можуть призвести до
пошкодження двигуна.
10. Встановіть ковпачок проводу запалювання.
УВАГА: Не намагайтеся запустити
двигун, якщо свічка запалювання або
провід запалювання зняті.
11. Встановіть задню праву кришку, див.
Демонтаж
та встановлення задньої правої кришки на
сторінці 88
.
Заміна головного плавкого
запобіжника
Перегорілий запобіжник можна ідентифікувати по
згорілому з’єднанню.
1. Викрутіть 2 гвинти і зніміть захисну кришку.
Головний плавкий запобіжник знаходиться в
тримачі за акумулятором.
2. Витягніть запобіжник із тримача.
3. Замініть перегорілий запобіжник новим
запобіжником такого ж типу, плаский штир 15 А.
516 - 001 - 26.01.2018
89
