Husqvarna R112C5 [86/132] Зняття кришок

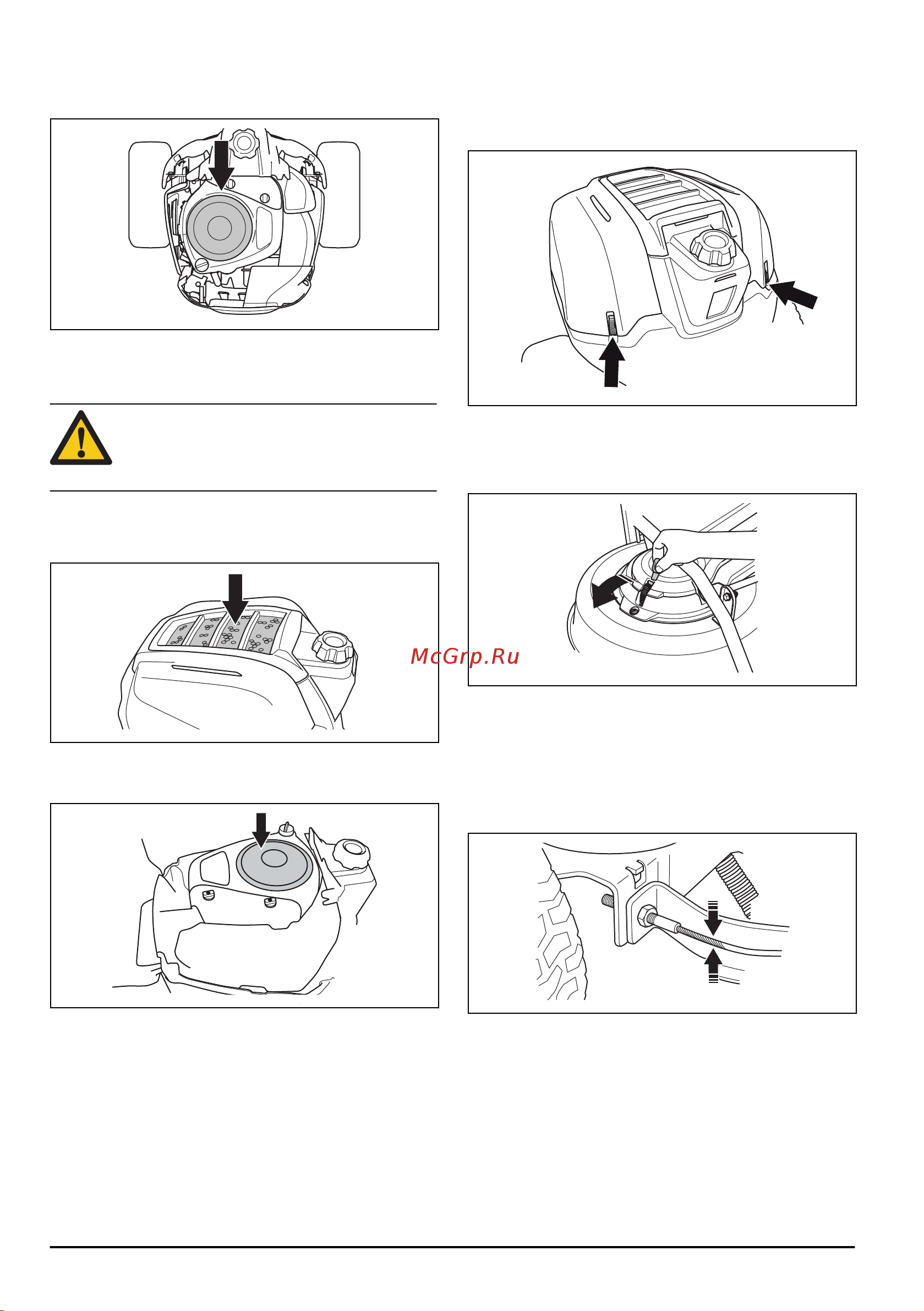

![Husqvarna R112C5 [86/132] Зняття кришок](/views2/2000392/page86/bg56.png)
• Відкрийте кришку двигуна. Переконайтеся, що
всмоктувач холодного повітря не засмічений.
Усуньте щіткою траву та бруд.
Очищення всмоктувача холодного
повітря двигуна, R115C
ПОПЕРЕДЖЕННЯ: Зупиніть двигун.
Всмоктувач холодного повітря
обертається й може призвести до
травмування пальців.
• Переконайтеся, що решітка всмоктувача повітря
на кожусі двигуна не заблокована. Усуньте
щіткою траву та бруд.
• Відкрийте кришку двигуна. Переконайтеся, що
всмоктувач холодного повітря не засмічений.
Усуньте щіткою траву та бруд.
Зняття кришок
Демонтаж кожуха двигуна
1. Звільніть затискачі на кожусі двигуна.
2. Складіть кожух двигуна назад.
Демонтаж кришки паса
1. Звільніть затискачі на кришці паса.
2. Зніміть кришку паса.
Перевірка кермової тяги
1. Кермова тяга вважається правильно натягнутою
в тому випадку, якщо вам вдається вручну
пересунути дроти вгору або вниз на 5 мм у пазі
на обоймі рульового керування.
2. У випадку недостатнього натягу кермової тяги
зверніться до авторизованого центру
обслуговування, щоб замовити регулювання.
Перевірка стояночного гальма
1. Встановіть виріб на тверду поверхню з нахилом.
86
516 - 001 - 26.01.2018
