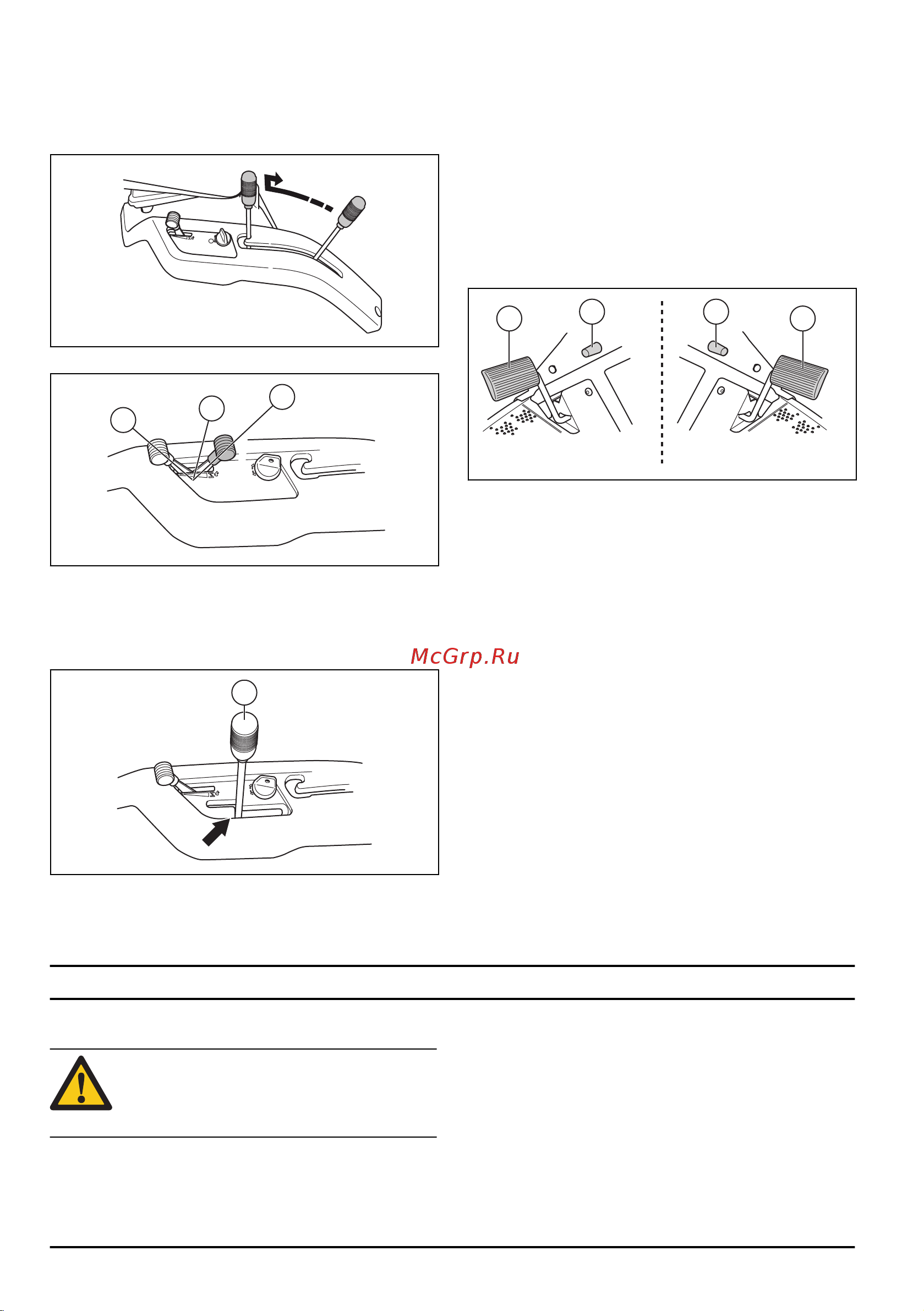

Остановка двигателя
1. Потяните рычаг подъема режущей деки назад,
чтобы поднять режущую деку. Ножи перестанут
вращаться.
2. Установите ручку дросселя в положение (A).
A
B
C
a) Для R112C, R115C: дайте двигателю
поработать на холостом ходу не менее 30
секунд.
b) Для R112C5: переведите рычаг переключения
передач в нейтральное положение (N).
N
3. Поверните ключ зажигания в положение STOP.
4. Когда агрегат остановится, включите стояночный
тормоз.
Включение и отключение
стояночного тормоза
На модели R112C, R115C педаль стояночного
тормоза и кнопка блокировки стояночного тормоза
расположены слева. На модели R112C5 педаль
стояночного тормоза и кнопка блокировки
стояночного тормоза расположены справа.
1. Нажмите на педаль стояночного тормоза (A).
2. Нажмите и удерживайте нажатой кнопку
блокировки (B).
A A
BB
3. Удерживая кнопку нажатой, отпустите педаль
стояночного тормоза.
4. Для отключения стояночного тормоза нажмите на
педаль стояночного тормоза еще раз.
Достижение оптимальных
результатов
• Не выполняйте стрижку мокрого газона. Стрижка
мокрой травы может иметь
неудовлетворительные результаты.
• Начинайте работать с большой высотой стрижки
и постепенно уменьшайте ее.
• Во время стрижки ножи должны вращаться с
высокой скоростью (максимальную допустимую
частоту вращения двигателя см. в разделе
Технические данные на стр. 31
). Перемещайте
изделие вперед на низкой скорости. Если трава
не слишком высокая и густая, вы также можете
получить хороший результат при работе с
высокой скоростью.
• Для достижения оптимальных результатов
выполняйте стрижку травы чаще и используйте
функцию мульчирования.
Техническое обслуживание
Введение
ПРЕДУПРЕЖДЕНИЕ: Перед
выполнением обслуживания прибора
необходимо ознакомиться и понять
раздел безопасности.
График технического обслуживания
* = общее техобслуживание, выполняемое
оператором. Инструкции не представлены в данном
руководстве по эксплуатации.
X = инструкции представлены в данном руководстве
по эксплуатации.
O = инструкции не представлены в данном
руководстве по эксплуатации. Обратитесь в
18 516 - 001 - 26.01.2018
