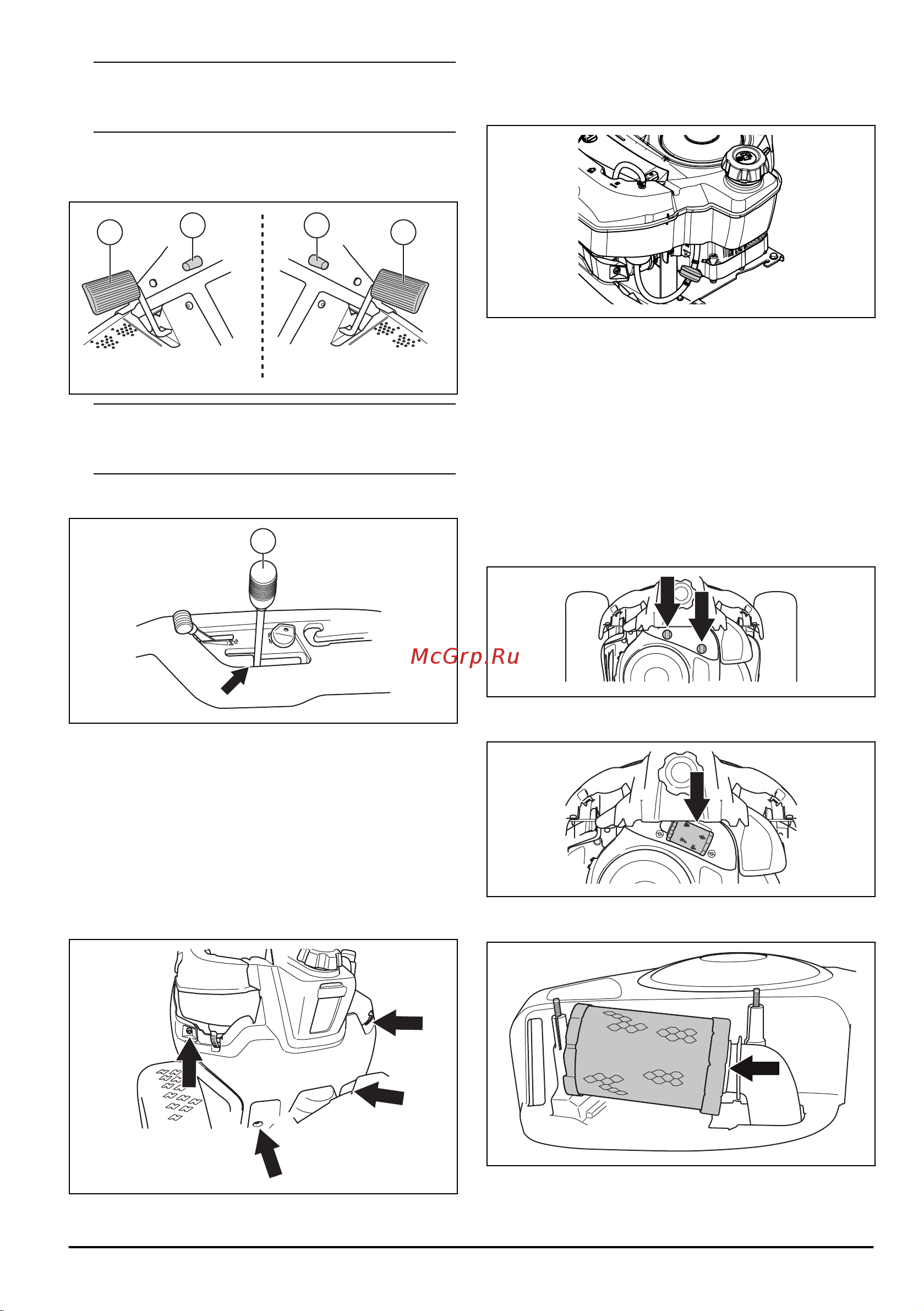

Зверніть увагу: Не встановлюйте виріб на
трав’янистому нахилі для перевірки стояночного
гальма.
2. Натисніть педаль стояночного гальма (A).
3. Натисніть кнопку блокування (B) і, утримуючи її,
відпустіть педаль стояночного гальма.
A A
BB
Зверніть увагу: Для R112C, R115Cстояночне
гальмо розташовано ліворуч. Для
R112C5стояночне гальмо розташовано праворуч.
4. Для R112C5поставте важіль перемикання
передач у нейтральне положення (N).
N
5. Якщо виріб почне рухатися, доручіть спеціалістам
з авторизованого центру обслуговування
відрегулювати стояночне гальмо.
6. Щоб вимкнути стояночне гальмо, знову натисніть
педаль стояночного гальма.
Заміна паливного фільтра
1. Відкрийте кришку двигуна.
2. Щоб отримати доступ до паливного фільтра,
викрутіть 4 гвинти та зніміть захисну кришку.
3. Зніміть затискачі шланга з паливного фільтра за
допомогою плаского пінцета.
4. Витягніть паливний фільтр із кінців шланга.
5. Установіть новий паливний фільтр на кінцях
шлангів. Нанесіть рідкий миючий засіб на кінці
паливного фільтра, щоб полегшити з’єднання.
6. Установіть затискачі шланга на фільтр.
7. Закріпіть захисну кришку за допомогою 4 гвинтів.
Заміна повітряного фільтра, R112C,
R112C5
1. Відкрийте кришку двигуна.
2. Послабте фіксуючі голівки, що утримують кришку
повітряного фільтра, та зніміть її.
3. Вийміть змінний елемент фільтрування з корпусу
фільтра.
4. Встановіть новий змінний елемент фільтрування
в повітряний шланг.
516 - 001 - 26.01.2018
87
