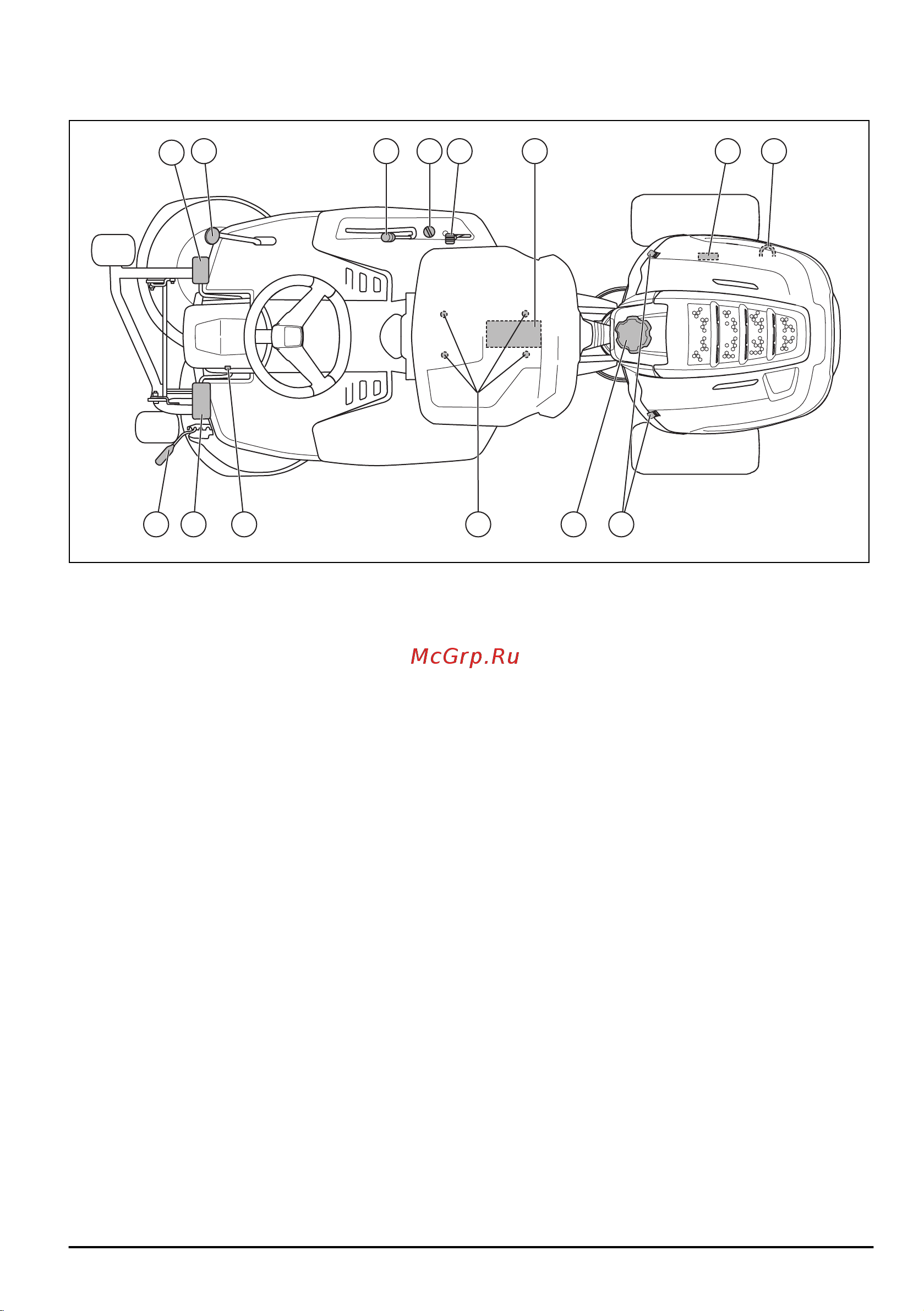

Огляд виробу R112C, R115C
8
7 6 5 4 3 1 2
9 10 11 12 13 14
1. Пластинка технічних даних
2. Важіль для зчеплення й розчеплення привода
3. Акумулятор
4. Керування газом/керування системою запуску
холодного двигуна
5. Замок запалювання
6. Підйомний важіль для різальної деки
7. Педаль зворотного руху
8. Педаль руху вперед
9. Важіль регулювання висоти різання
10. Педаль стояночного гальма
11. Кнопка блокування стояночного гальма
12. Налаштування сидіння
13. Кришка паливного бака
14. Замок кришки
516 - 001 - 26.01.2018 69
