![Husqvarna R112C5 [78/132] Зняття різальної деки](/img/pdf.png)
Husqvarna R112C5 [78/132] Зняття різальної деки
![Husqvarna R112C5 [78/132] Зняття різальної деки](/views2/2000392/page78/bg4e.png)

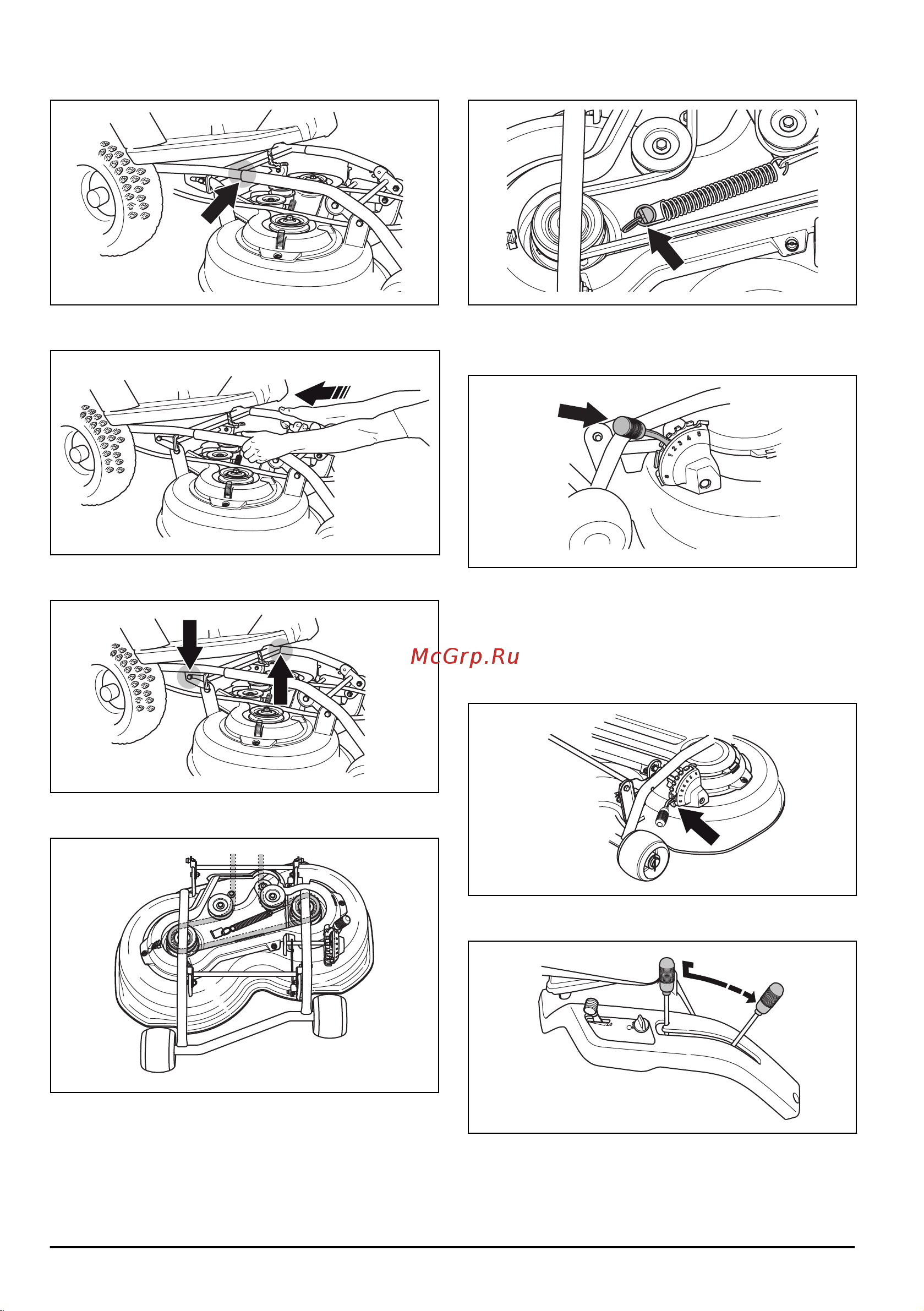

4. Вирівняйте труби на різальній деці з трубами на
рамі інструмента.
5. Утримуйте різальну деку обома руками та
штовхніть її всередину.
6. Штовхайте доки труби та болти не торкнуться
низу.
7. Встановіть приводний пас, як це показано на
рисунку.
8. Установіть пружину натягу, щоб застосувати
натяг до приводного паса.
9. Встановіть кришку приводного паса.
10. Встановіть важіль висоти різання в одне з
положень: 1-5.
Зняття різальної деки
1. Припаркуйте виріб на рівній поверхні.
2. Увімкніть стояночне гальмо.
3. Встановіть важіль висоти різання в сервісне
положення (S).
4. Встановіть підйомний важіль для різальної деки в
робоче положення.
78
516 - 001 - 26.01.2018
