Husqvarna R112C5 [45/132] За да свалите платформата за рязане
![Husqvarna R112C5 [45/132] За да свалите платформата за рязане](/views2/2000392/page45/bg2d.png)

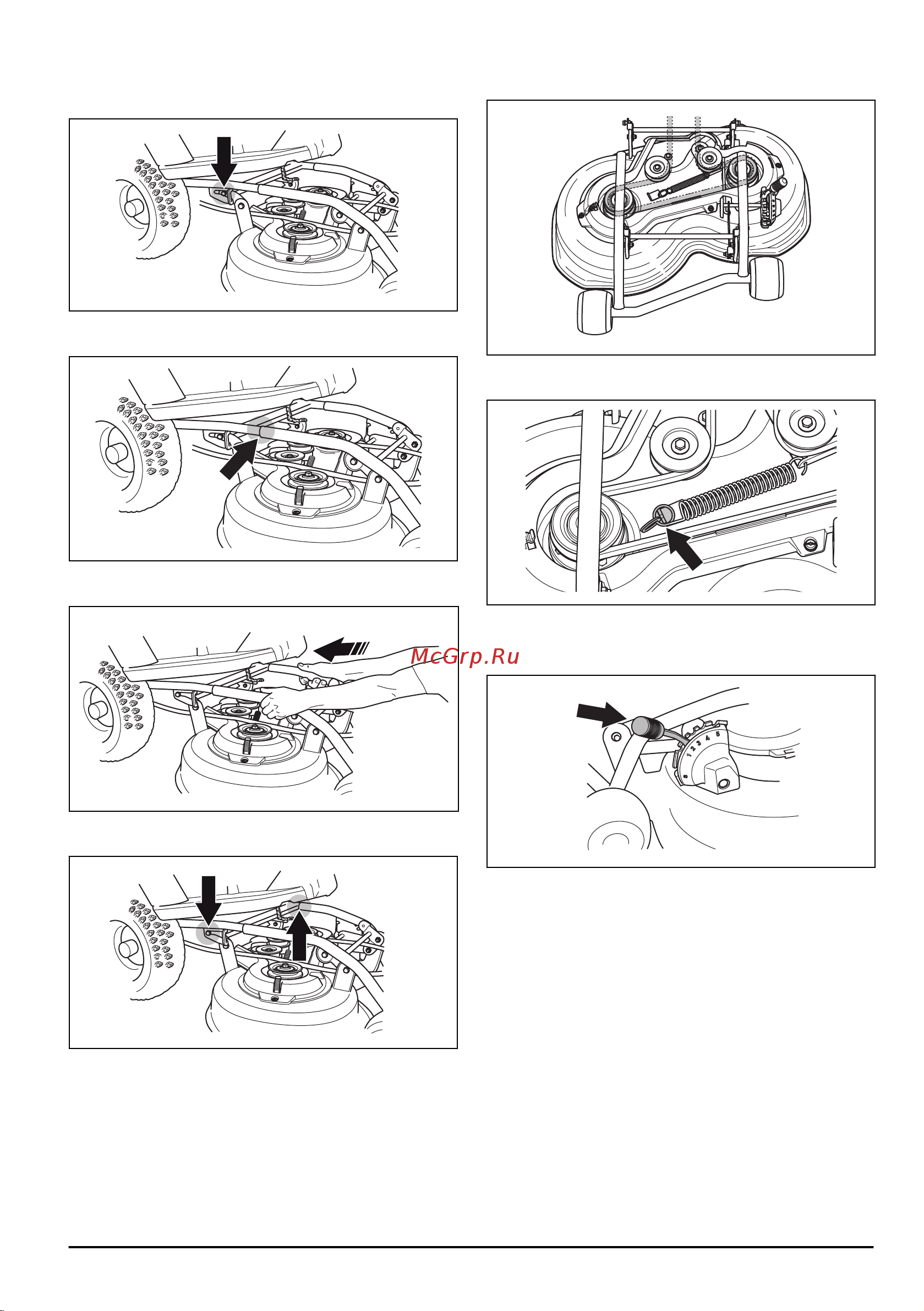

3. Натиснете навътре платформата за рязане и се
уверете, че водещите болтове са поставени в
каналите на рамата на оборудването.
4. Изравнете тръбите на платформа за рязане с
тръбите на рамата на оборудването.
5. Задръжте платформата за рязане с две ръце и я
натиснете навътре.
6. Натиснете, докато тръбите и болтовете докоснат
дъното.
7. Закрепете задвижващия ремък, както е показано
на илюстрацията.
8. Прикрепете натягащата пружина, за да опънете
задвижващия ремък.
9. Прикрепете капака на задвижващия ремък.
10. Нагласете лоста за височината на рязане в
положение между 1 – 5.
За да свалите платформата за
рязане
1. Паркирайте машината на равна повърхност.
2. Активирайте спирачката за паркиране.
516 - 001 - 26.01.2018
45
