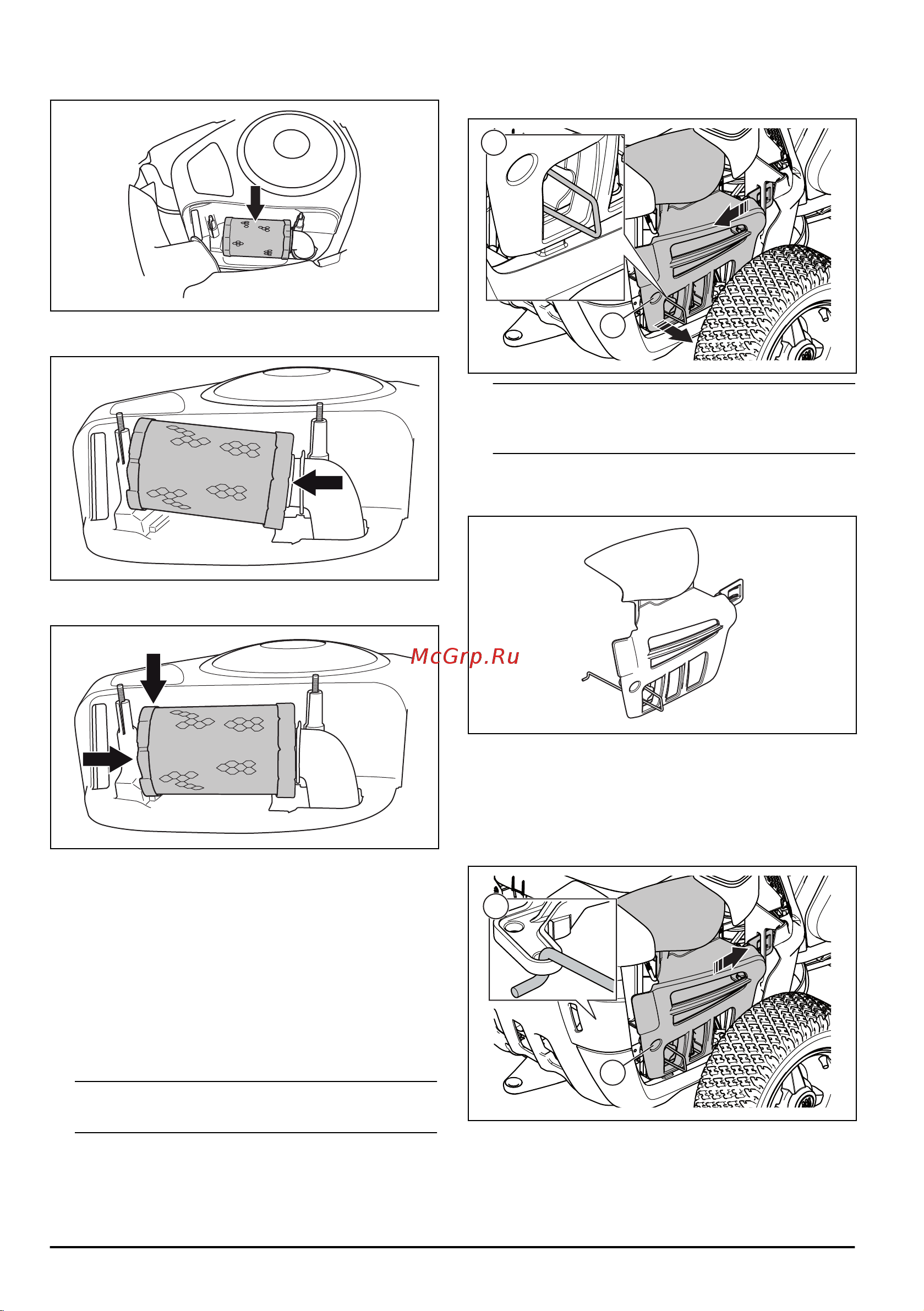

Husqvarna R112C5 [56/132] За да свалите и поставите задния десен капак
![Husqvarna R112C5 [56/132] За да свалите и поставите задния десен капак](/views2/2000392/page56/bg38.png)
3. Извадете патрона на въздушния филтър от
корпуса на филтъра.
4. Поставете нов патрон на въздушния филтър
върху въздушния маркуч.
5. Натиснете патрона на въздушния филтър на
правилна позиция.
6. Поставете капака на въздушния филтър и
затегнете фиксаторите.
За да свалите и поставите задния
десен капак
1. Отворете капака на двигателя.
2. Махнете винта (А).
3. Завъртете лоста на задвижващата система (B)
обратно на часовниковата стрелка, за да го
освободите от задвижващата система.
Забележка:
Не изваждайте напълно лоста на
задвижващата система.
4. Свалете десния заден капак. Лостът на
задвижващата система е свален заедно със
задния десен капак.
A
B
Забележка: Пластмасовите капаци са гъвкави.
Извийте ги внимателно, за да улесните
отстраняването.
5. Преди да поставите задния десен капак, се
уверете, че лостът на задвижващата система е в
правилната позиция.
6. Поставете десния заден капак обратно в
първоначална позиция.
7. Поставете куката на края на лоста на
задвижващата система през отвора, както е
показано (A).
8. Закрепете винта (B).
B
A
56
516 - 001 - 26.01.2018
