![Husqvarna R112C5 [88/132] Демонтаж та встановлення задньої правої кришки](/img/pdf.png)

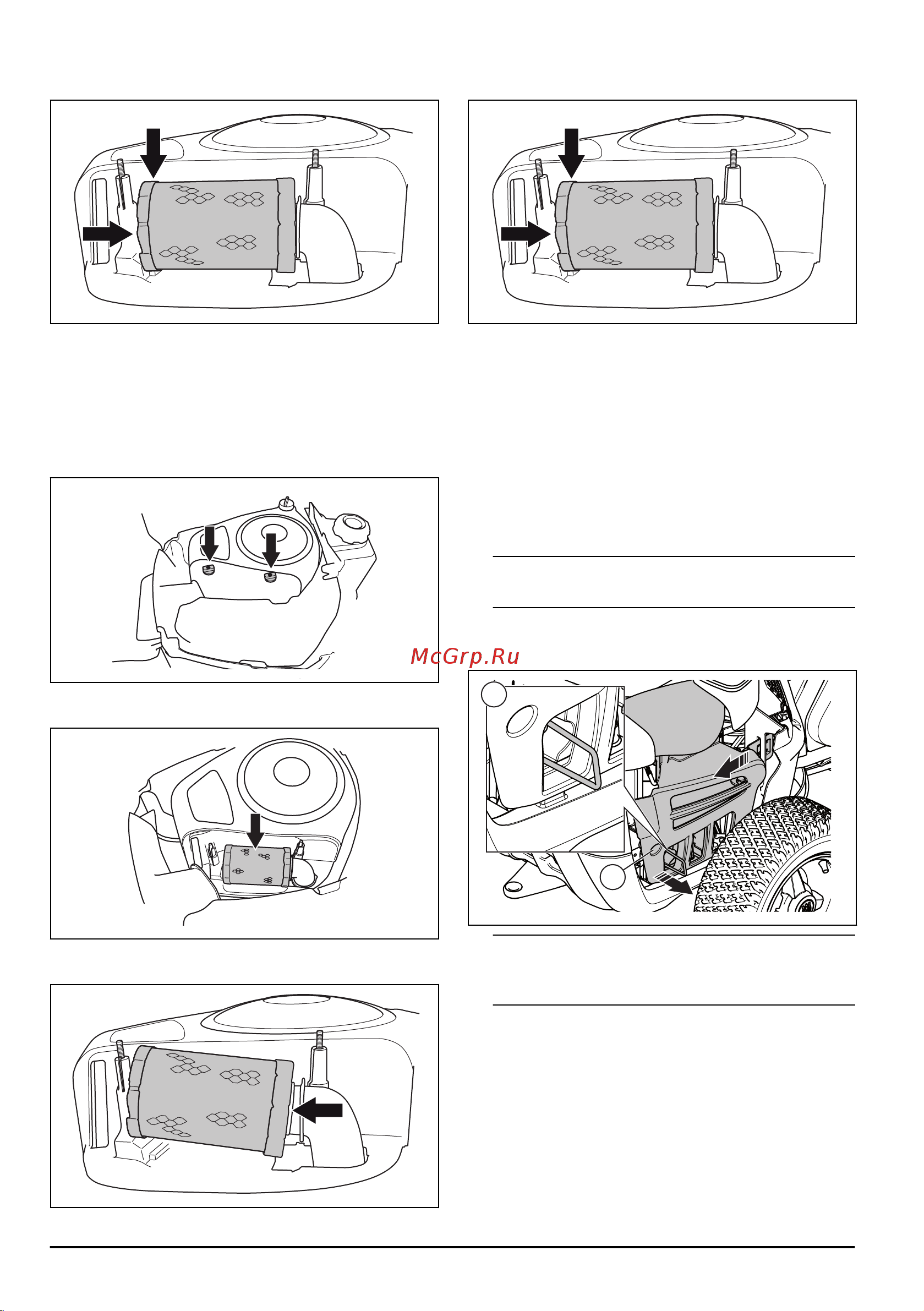

Husqvarna R112C5 [88/132] Демонтаж та встановлення задньої правої кришки
![Husqvarna R112C5 [88/132] Демонтаж та встановлення задньої правої кришки](/views2/2000392/page88/bg58.png)
5. Натисніть на змінний елемент фільтрування, щоб
він зайняв правильне положення.
6. Встановіть кришку повітряного фільтра та
затягніть фіксуючі голівки.
Заміна повітряного фільтра, R115C
1. Відкрийте кришку двигуна.
2. Послабте фіксуючі голівки, що утримують кришку
повітряного фільтра, та зніміть її.
3. Вийміть змінний елемент фільтрування з корпусу
фільтра.
4. Встановіть новий змінний елемент фільтрування
в повітряний шланг.
5. Натисніть на змінний елемент фільтрування, щоб
він зайняв правильне положення.
6. Встановіть кришку повітряного фільтра та
затягніть фіксуючі голівки.
Демонтаж та встановлення задньої
правої кришки
1. Відкрийте кришку двигуна.
2. Викрутіть гвинт (А).
3. Поверніть важіль системи приводу (В) проти
годинникової стрілки, щоб послабити його
кріплення до системи приводу.
Зверніть увагу: Не знімайте важіль системи
приводу повністю.
4. Зніміть задню праву кришку. Важіль системи
приводу демонтується разом із задньою правою
кришкою.
A
B
Зверніть увагу:
Пластикові кришки мають гнучку
структуру. Згинайте їх обережно, це полегшить їх
демонтаж.
88 516 - 001 - 26.01.2018
