Страница 15

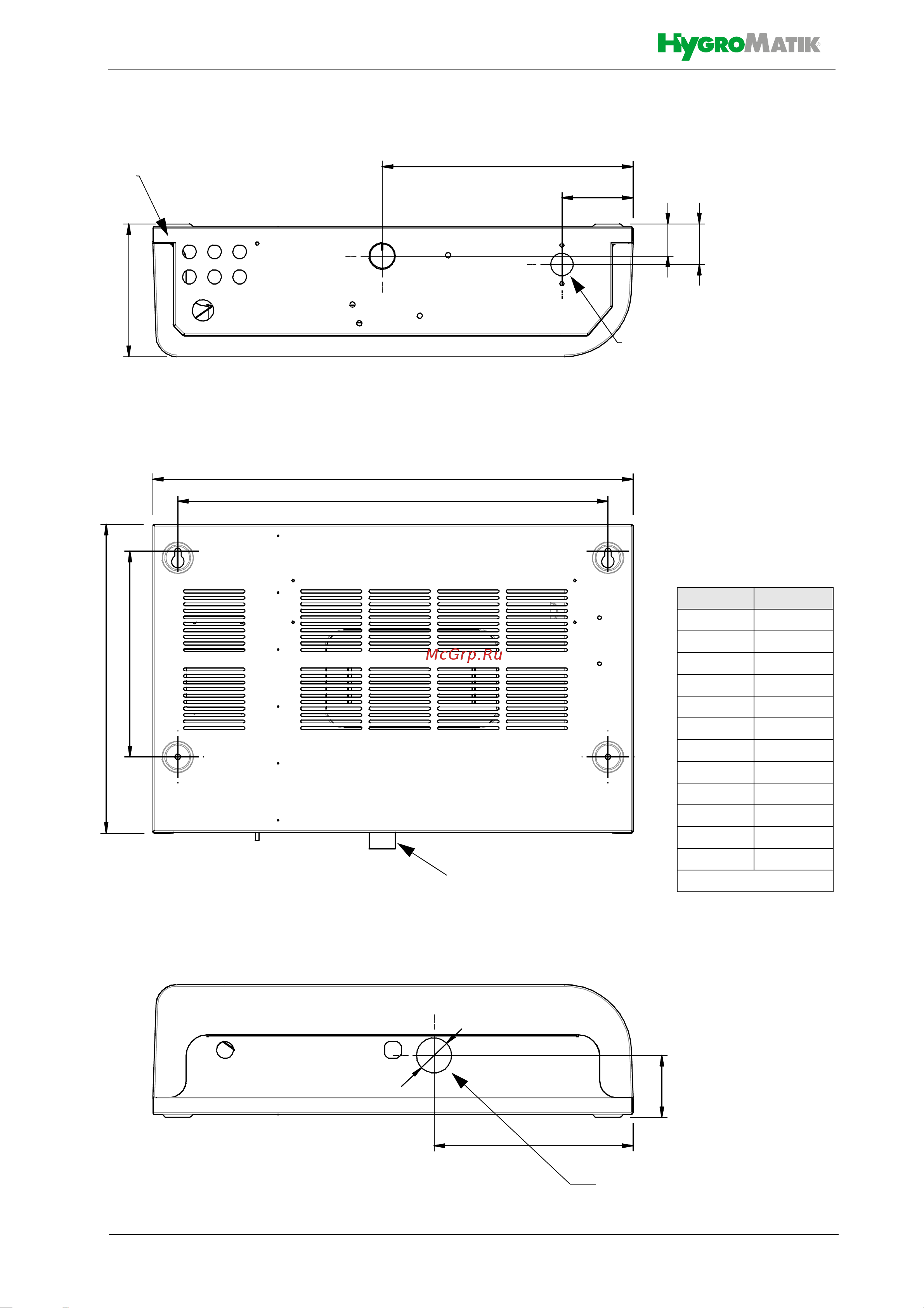

5.1.1 Габаритные размеры устройства HeaterSlim
a
e
d
b
i
g
h
f
c
j
k
l
Вид снизу
Вид сзади
Вид сверху
Впуск воды
Подключение стока воды
Выход пара
Кабельные вводы
Размеры HS03-10
a369,0
b574,5
c159,0
d514,5
e246,0
f 38,5
g300
h 48,5
i 85,0
j 74,0
k238,0
l 42,0
все размеры в мм
