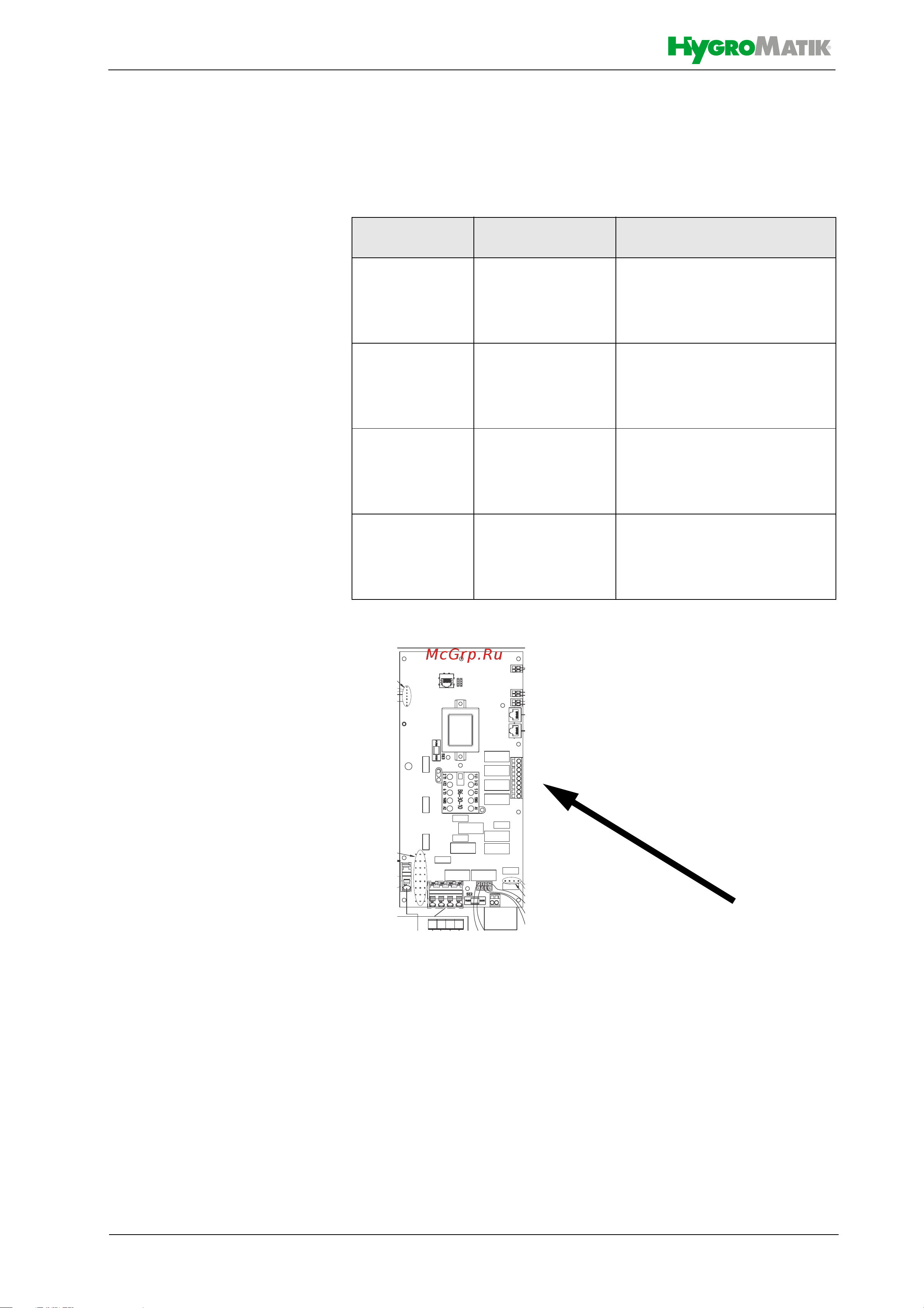

Страница 38
10.6 Коммутационные выходы для сообщений:
комплексная ошибка, вытяжной вентилятор,
ароматизатор (1) и освещение
На системной плате находится четыре коммутационных реле:
Сигнальное
реле / контакт
Контакты Заводская настройка пере-
ключающего сообщения
1 29 (размыкающий
контакт)
30 (замыкающий
контакт)
Приточный вентилятор
231 (размыкающий
контакт)
32 (замыкающий
контакт)
Вытяжной вентилятор
333 (размыкающий
контакт)
34 (замыкающий
контакт)
Ароматизатор 1
435 (размыкающий
контакт)
36 (замыкающий
контакт)
Освещение
12-N:
interne
Versorgung
Option 230V
6
7
1
2
26
27
1-2 : Sicherheitskette 24V
potentialfreier Taster
26-27: Dampfstoss 24V
potentialfreier Taster
BU1: Busanschluss Remote
BU2: Busanschluss Relaisplatine
34: Relais 3 Duftstoff 1
32: Relais 2 Ablüfter
36: Relais 4 Licht
Temperature Sensor
Temperatur Fühler
Fernbedienung
Relaisplatine
PE N L1 L2 L3
36
35
34
33
32
31
30
29
28
28: Einspeisung 230V oder 24V
30: Relais 1 Zulüfter
