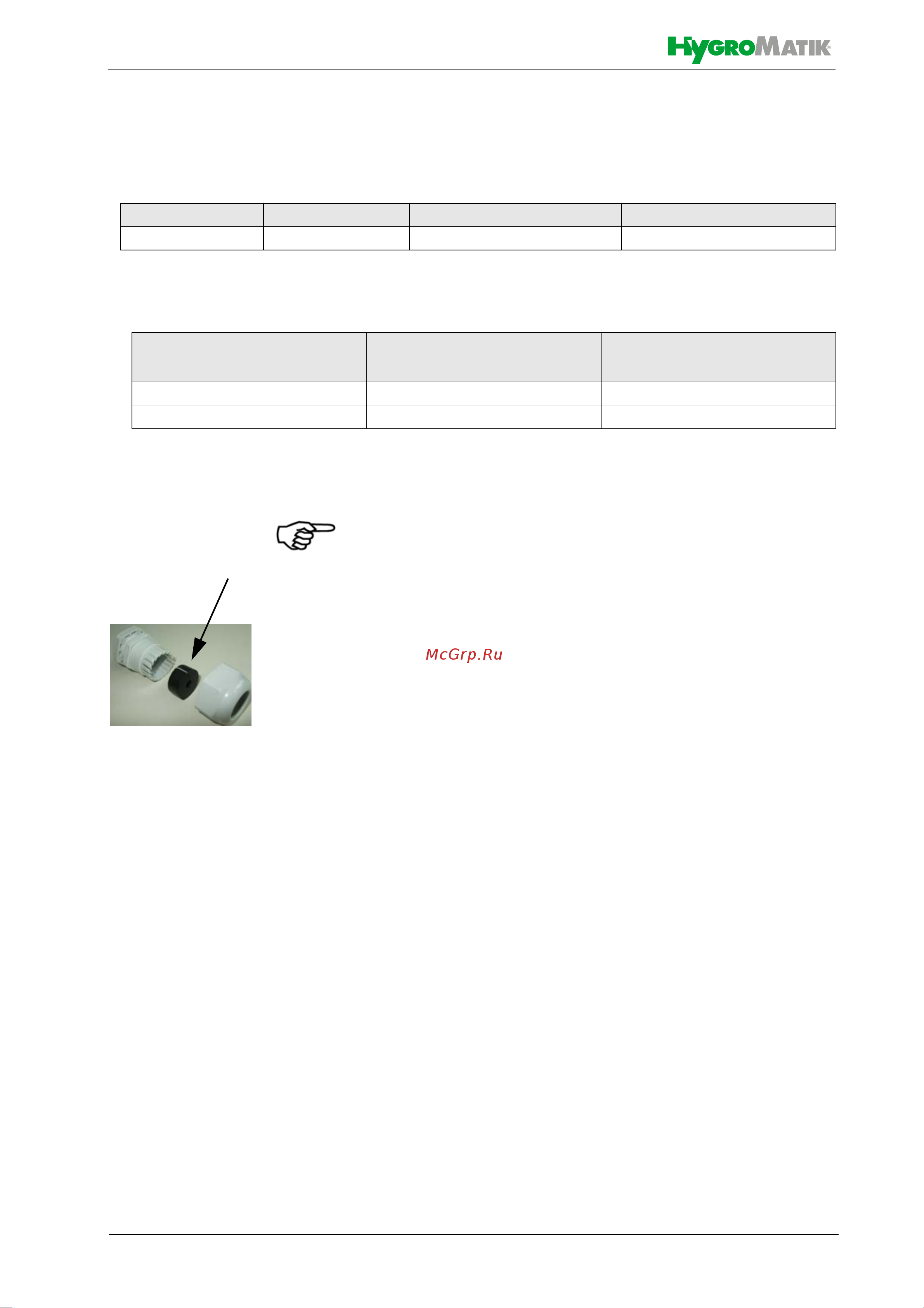

Страница 37
10.5 Резьбовые кабельные коннекторы
В следующей таблице перечислены резьбовые кабельные коннек-
торы, используемые в устройствах:
Характеристики метрических кабельных резьбовых коннекторов:
Указание: если используется коммуникационный кабель, его вме-
сте со штекером можно провести через кабельный коннектор.
Открутите накидную гайку кабельного резьбового соединения,
чтобы снять расположенное под ней уплотнительное кольцо. Его
можно заменить уплотнительным кольцом с прорезью (
из прилага-
емого набора принадлежностей). Чтобы вложить коммуникацион-
ный кабель, это уплотнительное кольцо можно разогнуть кверху.
.
Тип устройства Заглушка M 16 Резьбовой коннектор М 16 Резьбовой коннектор М 25
HS03 - 10 3 2 2
Резьба
Раствор гаечного ключа [мм]
Для кабеля
диаметром [мм]
M16x1,5 19 4,5–10
M25x1,5 30 9–17
Уплотнительное
кольцо
