Страница 51

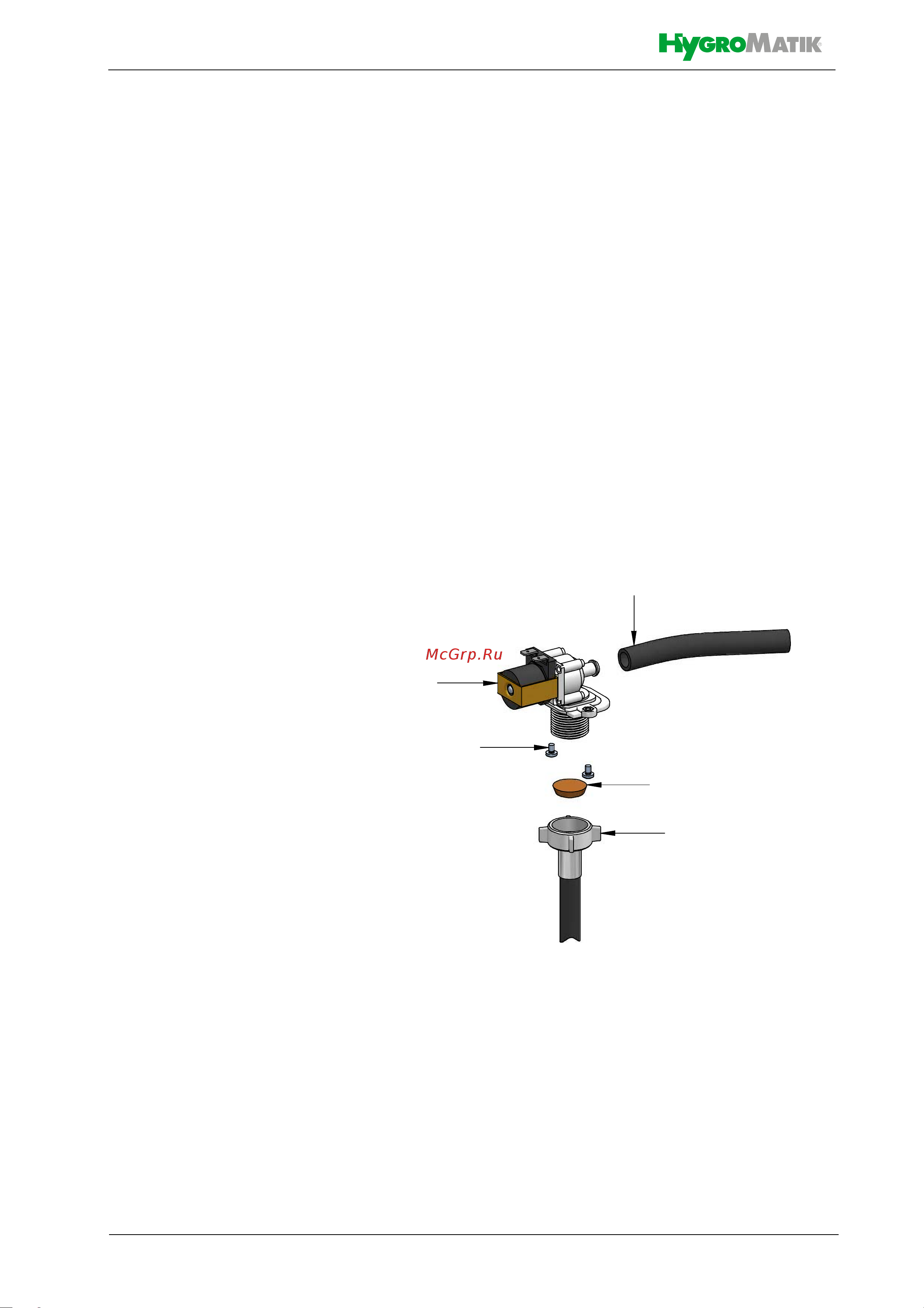

11.3.3 Очистка впускного электромагнитного
клапана и фильтра тонкой очистки
Демонтаж
» Демонтируйте паровой цилиндр, как описано в главе
«Демонтаж парового цилиндра».
» Перекройте подачу воды и развинтите резьбовое
соединение подвода свежей воды (5, см. чертёж ниже).
» Отсоедините соединительный шланг (1) от опоры.
» Отключите кабель электропитания от электромагнитного
клапана (2).
» Отвинтите крепёжные болты (3) электромагнитного
клапана.
» Извлеките электромагнитный клапан из отверстия.
» Извлеките
фильтр тонкой очистки (4) из
электромагнитного клапана, очистите его, при
необходимости замените на новый.
Установка
» Установите фильтр тонкой очистки (4).
» Вставьте электромагнитный клапан с уплотнением в
отверстие корпуса устройства.
» Закрепите электромагнитный клапан болтами (3).
» Подключите подачу свежей воды (5).
» Подключите кабель электропитания к электромагнитному
клапану.
4
2
5
1
3
