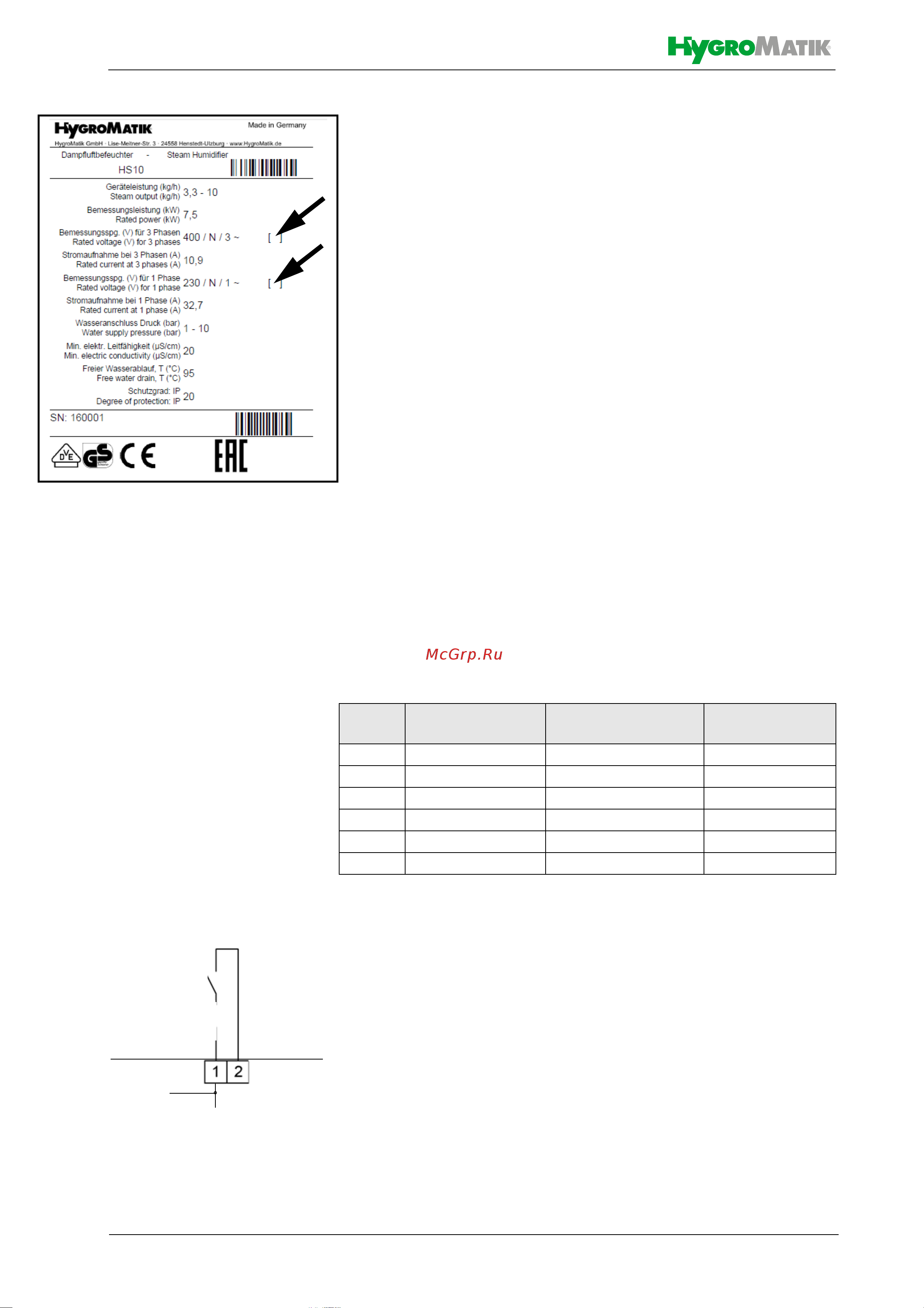

Страница 35
Указывается один из двух вариантов напряжения питания:
• если 400 В 3 N~ — поставьте крестик в поле, обозначенном
буквой A;
• если 230 В 1 N~ — поставьте крестик в поле, обозначенном
буквой В
на заводской табличке парового увлажнителя воздуха.
10.2 Электромонтаж
» Предусмотрите предохранитель с раствором контактов
не менее 3 мм на каждый полюс.Для каждого парового
цилиндра необходимо отдельное главное подключение с
магистральными предохранителями, главными выключа-
телями и т.д.
» Выравнивание потенциалов подключите к внешнему
болту заземления, расположенному на нижней стороне
корпуса рядом с резьбовыми кабельными коннекторами.
При выборе поперечного сечения для
подключений следует учи-
тывать предписания из главы «Декларация соответствия стандар-
там ЕС».
Мы рекомендуем использовать магистральные предохранители с
характеристиками от инертного до среднеинертного реагирования
(только для подключения к сети с указанными выше параметрами
напряжения). Максимальное потребление тока и соответствующие
предохранители указаны в таблицах ниже.
10.3 Предохранительная цепь / дистанци-
онный переключатель
Между клеммами 1 и 2 находится так называемая предохрани-
тельная цепь.
Если предохранительная цепь не замкнута, увлажнитель не запу-
скается.
В предохранительную цепь могут быть подключены устройства
безопасности.
При отгрузке с завода предохранительная цепь не замкнута!
Если между клеммами 1 и 2 не устанавливается ни дистанцион-
ный переключатель, ни устройство безопасности, то следует уста-
новить
перемычку.
A
B
Заводская табличка парового
увлажнителя воздуха
Тип Главное
подключение
Потребление тока
[A]
Защита предо-
хранителем [A]
HS03 230 В / 1 фаза / N 10,9 1 x 16
400 В / 3 фазы / N 10,9 1 x 16
HS06 230 В / 1 фаза / N 21,7 1 x 25
400 В / 3 фазы / N 10,9 3 x 16
HS10 230 В / 1 фаза / N 32,6 1 x 35
400 В / 3 фазы / N 10,9 3 x 16
Клеммы увлажнителя
24 В встр.
