Страница 30
7.0.2.1 Диаграмма температурного режима в
паровой бане

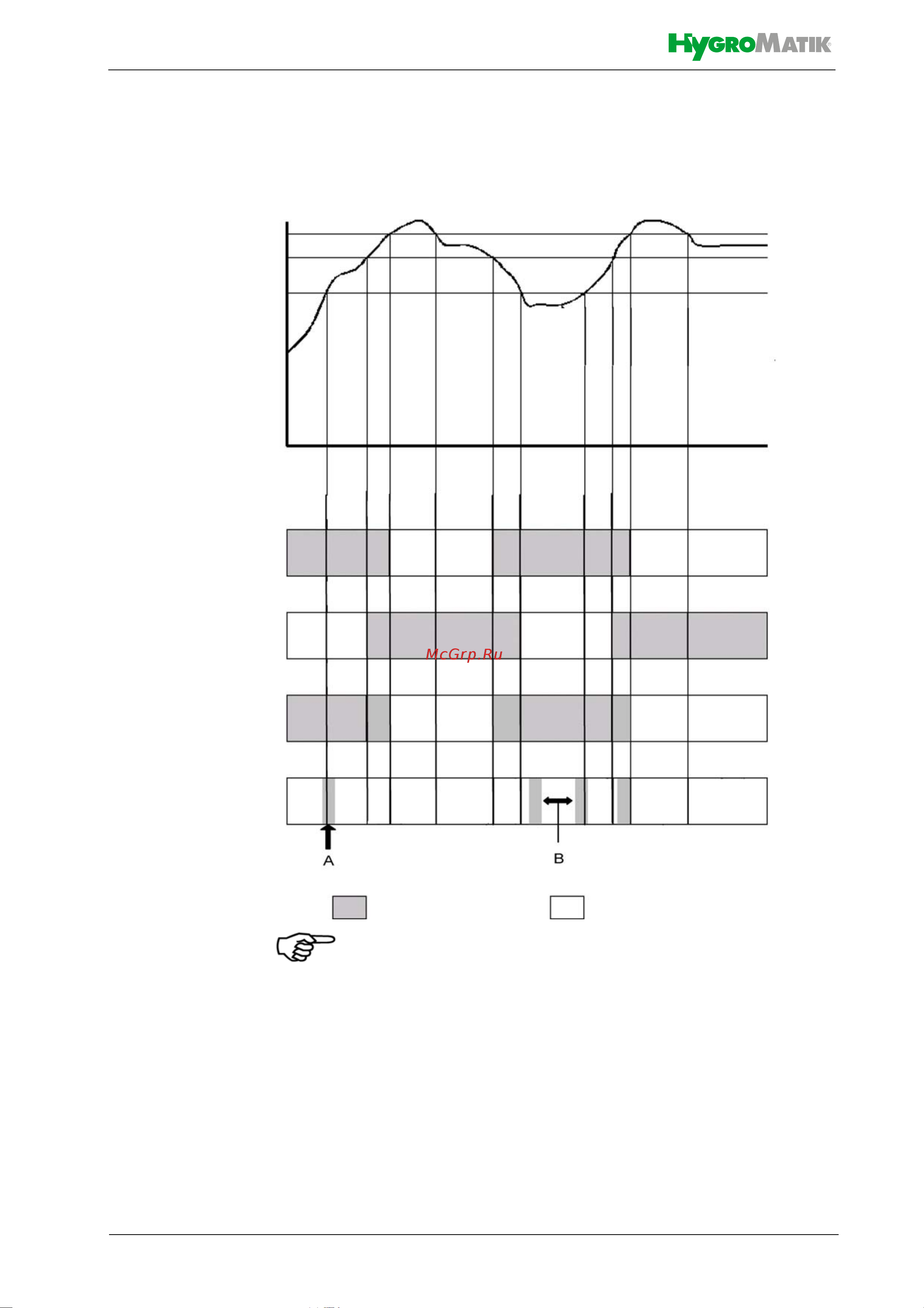

Температурный режим в паровой бане на примере увлажнителя с
одним нагревательным элементом:
A: время / впрыск ароматизаторов
B: продолжительность паузы / впрыск ароматизаторов
Указание: на нагревателях с дополнительным 2-м или 3-м
нагревательным элементом эти дополнительные элементы
отключаются при следующей температуре:
устройство с 2 нагревательными элементами:
температура выключения 2-го нагревательного элемента =
G2+G1+0,5K в данном случае: 46,0°C
устройство с 3 нагревательными
элементами:
температура выключения 2-го нагревательного элемента =
G2+G1+0,5K в данном случае: 46,0°C
температура выключения 3-го нагревательного элемента =
G2+G1+0,5K+0,5K в данном случае: 46,5°C
Когда температура опускается ниже заданной, нагревательные
элементы сразу же включаются снова.
включено выключено
Температура
45,5°C
45,0°C
44,5°C
Производство пара
Вытяжной
вентилятор
Приточный
вентилятор
Время
