6.4 Подвод воды (при использовании

полностью умягчённой воды /

очищенного конденсата)

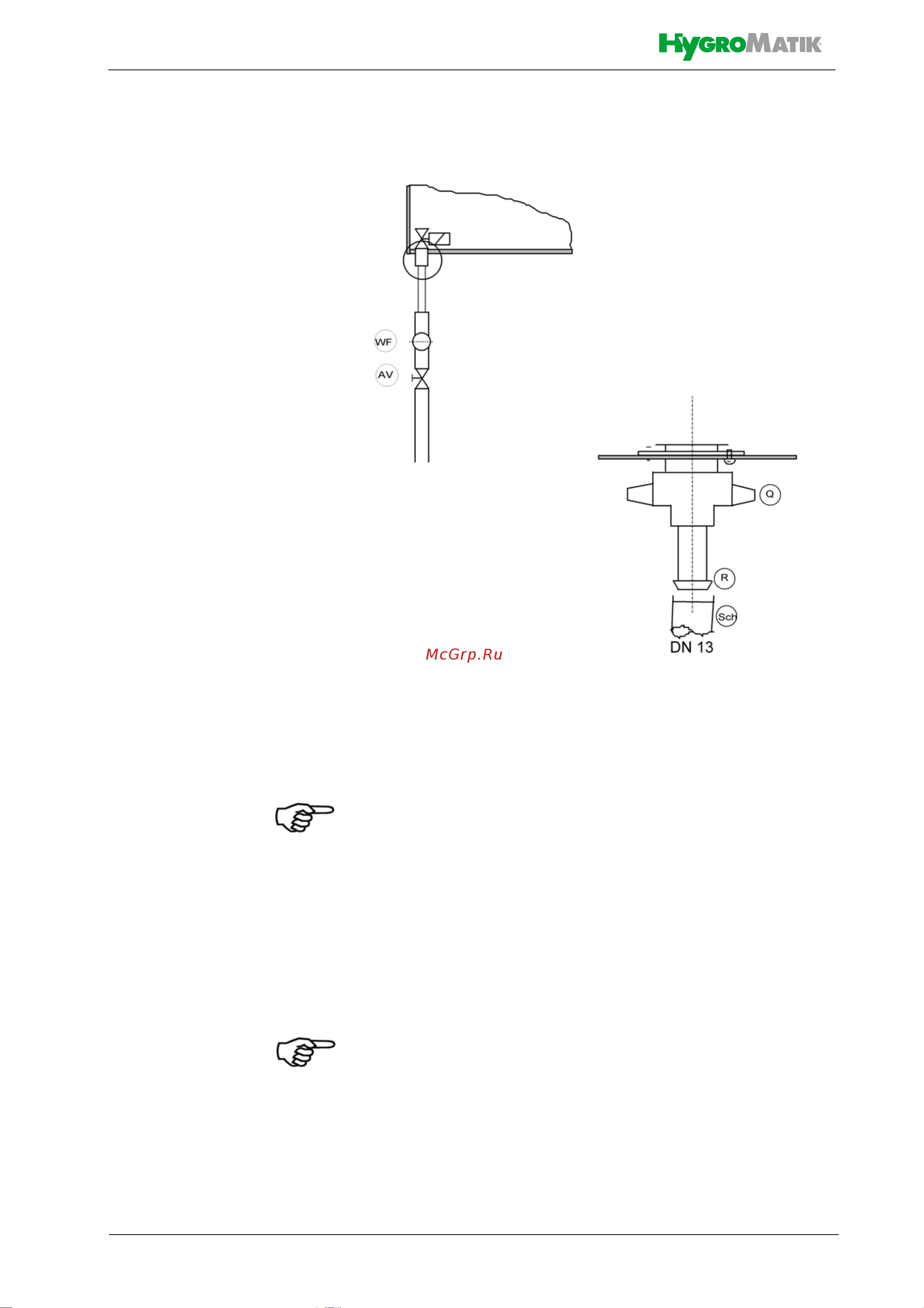

» Установите запорный клапан (AV) в приточный

трубопровод.

» Установите водяной фильтр (WF), если этого требует

качество воды.

» Убедитесь, что в подводящем водопроводе установлен

разделитель труб.

Указание: запорный клапан (AV), водяной фильтр (WF) и

разделитель труб не входят в объём поставки.

Монтаж производится следующим образом:

» проверьте наличие сетчатого фильтра в области впуска

электромагнитного клапана;

сначала установите большие пластиковые накидные

гайки (Q) на впускной резьбовой штуцер, затяните без

инструмента, вручную.

Впускной резьбовой штуцер выступает из промежуточной

перегородки.

Указание: слишком плотное затягивание разрушает резьбовое

соединение.

» Надвиньте шланг (SCH) с внутренним диаметром 13 мм

на штуцер (R) и закрепите хомутом для шланга.

Подвод воды

100 x 10

до 100 x 10

паскалей

(1 до 10 бар)
