Страница 21
6.2 Настройка интервалов очистки от шлама
в зависимости от качества воды
Поскольку пароувлажнитель может работать с питательной водой
разного качества, можно регулировать интервалы очистки от
шлама. Например, если используется питательная вода высокой
жёсткости, очистку от шлама следует проводить чаще.
Настройка интервалов очистки от шлама осуществляется с
помощью так называемого DIP-переключателя на электронном
оборудовании. Степень жёсткости (в немецких градусах)
используемой воды устанавливается передвижным
элементом.Таблица соответствия
положений передвижного
элемента и степеней жёсткости приведена ниже (ON означает:
элемент передвинут вверх):
6.3 Сброс сервисного сообщения
с помощью DIP-переключателей
Чтобы настроить DIP-переключатели на соответствующую
функцию сброса, сначала выключите устройство. После этого
установите на DIP-переключателях одну из двух функций сброса и
включите устройство на несколько секунд. Затем снова выключите
устройство и для подтверждения переведите все DIP-
переключатели в положение "ВЫКЛ." После этого ненадолго
включите и снова выключите устройство. Верните прежнюю
настройку DIP-переключателей в соответствии с
качеством
используемой воды.

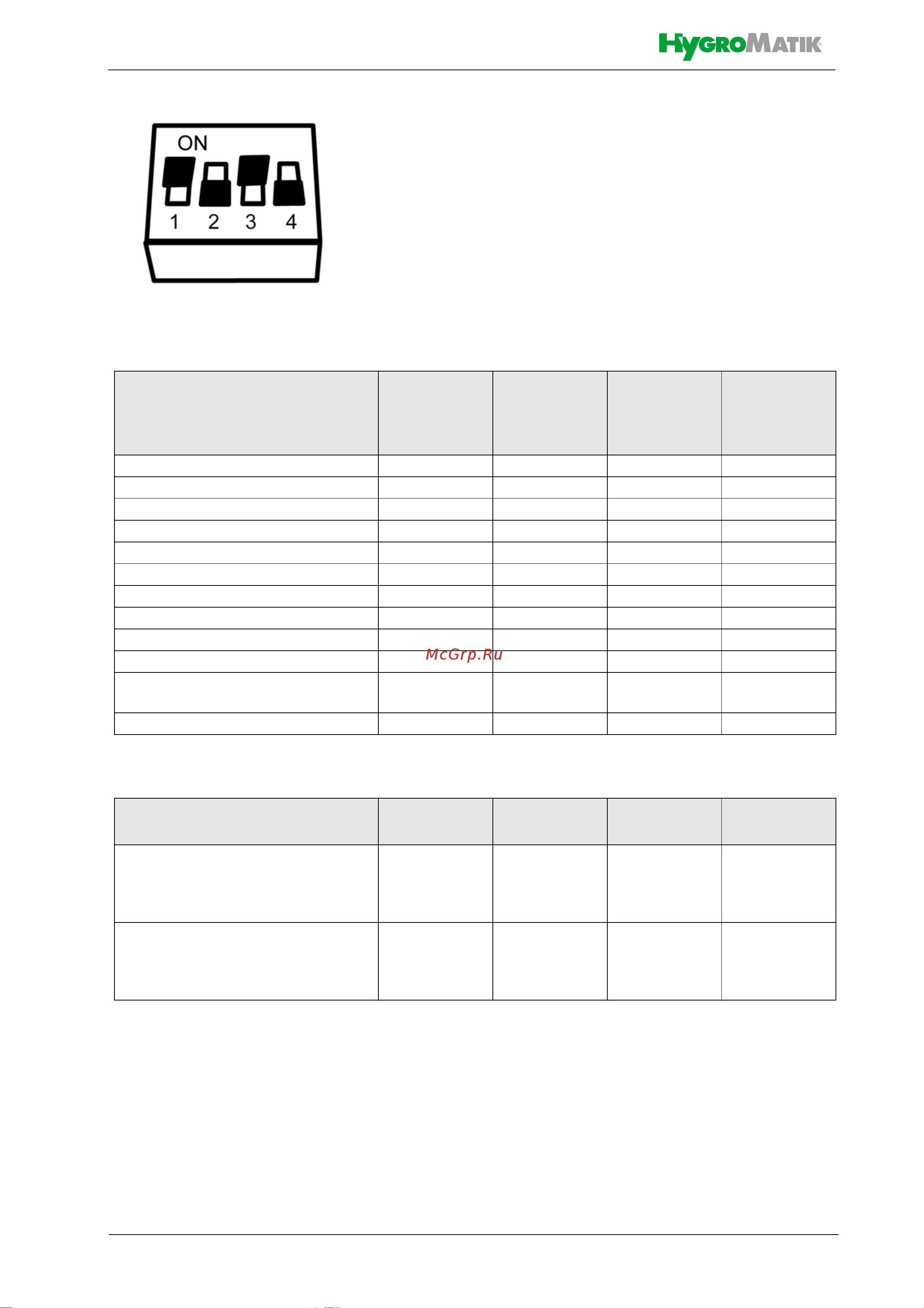

Пример: настройка для
работы с водой жёсткостью
7 немецких градусов
Качество воды
Передвижной
элемент 1
Передвижной
элемент 2
Передвижной
элемент 3
Передвижной
элемент 4
15°немецких градусов ----
.On---
.-On--
.OnOn--
.--On-
7°немецких градусов On - On -
.-OnOn-
.OnOnOn-
.---On
.On--On
1°немецких градусов
или умягчённая вода
-On-On
полностью умягчённая вода On On - On
Функция
Передвижной
элемент 1
Передвижной
элемент 2
Передвижной
элемент 3
Передвижной
элемент 4
Сброс сервисного сообщения в
связи с достижением
установленного количества
произведённого пара
On - On On
Сброс сервисного сообщения в
связи с достижением
установленного числа коммутаций
главного контактора
-OnOnOn
