Страница 23

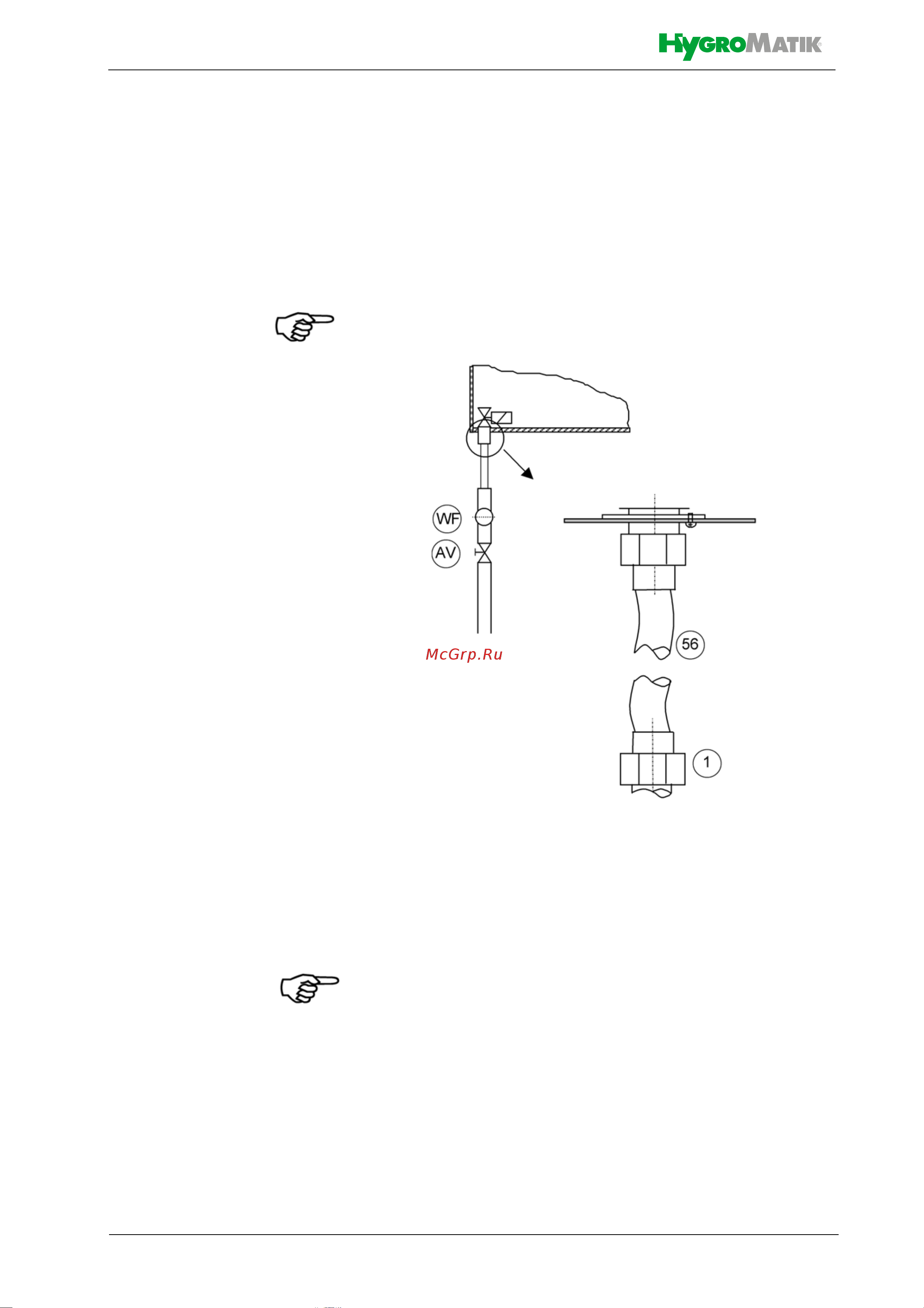

6.5 Подвод воды (при использовании
водопроводной воды или частично
умягчённой воды)
» Установите запорный клапан (AV) в приточный
трубопровод.
» Установите водяной фильтр (WF), если этого требует
качество воды.
» Убедитесь, что в подводящем водопроводе установлен
разделитель труб.
Указание: запорный клапан (AV) и водяной фильтр (WF) не входят
в объём поставки.
» Для подвода воды можно использовать шланг для воды с
накидными гайками на обоих концах, который входит в
объём поставки.
Монтаж производится следующим образом:
» Накидную гайку с расположенным в ней уплотнителем
привинтите к впускному резьбовому штуцеру, который
выходит из промежуточной перегородки, и затяните.
Указание: слишком плотное затягивание разрушает резьбовое
соединение. В электромагнитном клапане должен находиться
фильтр тонкой очистки.
» Накидную гайку (внутренняя резьба ¾") с
расположенным в ней уплотнителем используйте для
самостоятельного
подвода воды.
