Hygromatik HeaterSlim HS06-BS [25/70] Отвод воды

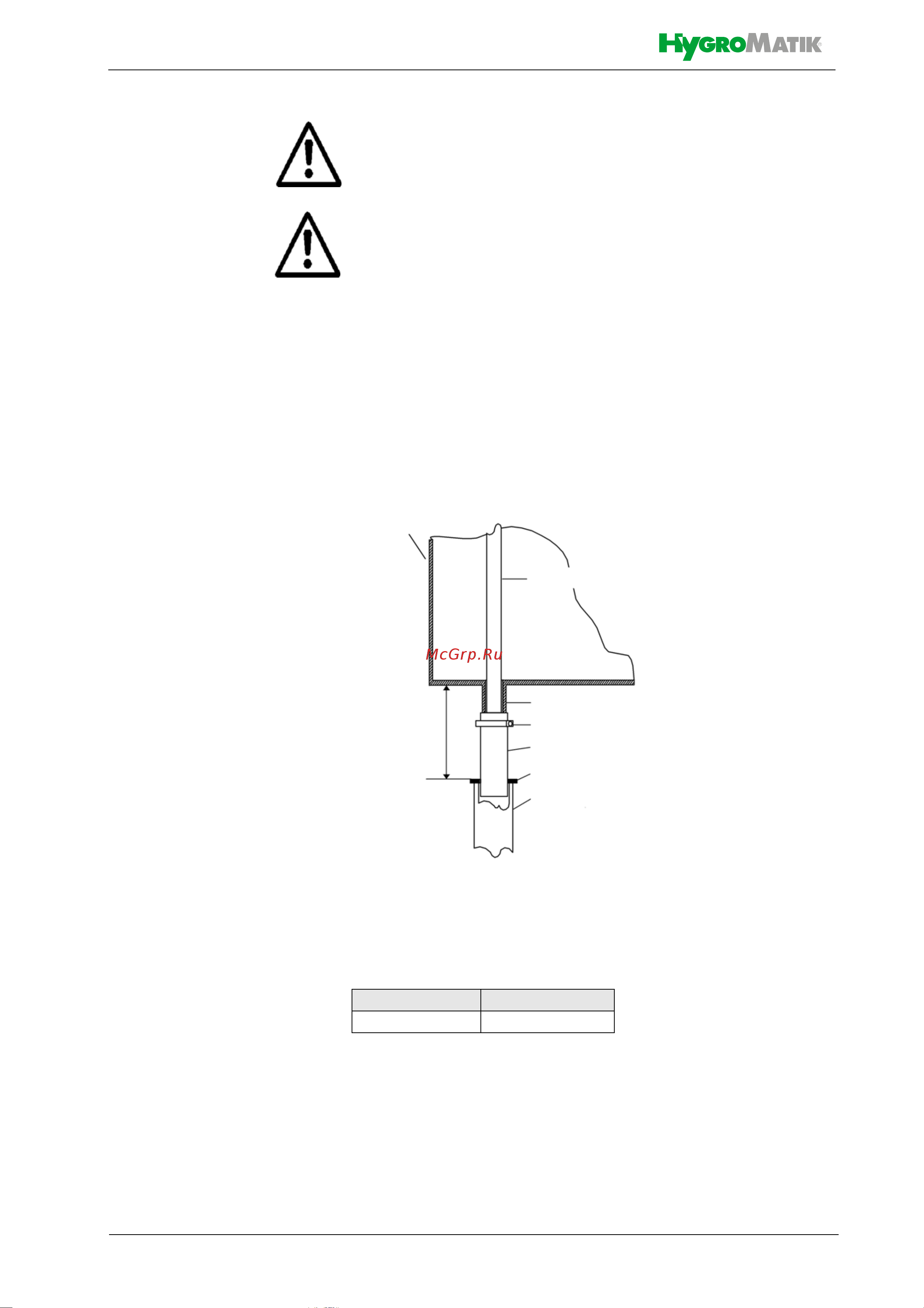

![Hygromatik HeaterSlim HS06-BS [25/70] Отвод воды](/views2/2004718/page25/bg19.png)
Страница 25
6.7 Отвод воды
Внимание: при периодической очистке от шлама из спускного
шланга увлажнителя течёт горячая вода с температурой 95°C. При
попадании на кожу она может вызвать ожоги!
Внимание: следите за свободным стоком воды без
противодавления! При очистке от шлама выкачивается до 0,3 л
воды в секунду. Для слива воды мы рекомендуем подключить
водосливной шланг. Пароувлажнитель и сброс
сточной воды
должны находиться на одном уровне давления.
Обратите внимание:
Не перегибайте спускной шланг, выдерживайте
указанную длину.
Водосливной шланг не должен выходить
непосредственно на улицу.
Отводной трубопровод и сточная труба должны быть
изготовлены из термостойкого материала,
выдерживающего температуру более 95°C.
Отвод воды следует оборудовать следующим образом:
Спускной
шланг диаметром 1 1/4", длиной ок. 250-1000 мм,
свободно введите в сточную трубу с внутренним
диаметром не менее 40 мм.
Спускной шланг надвиньте на спускной шланг насоса и
закрепите на спускном патрубке корпуса.
На внутренней стороне спускного патрубка корпуса расположен
зажим для заземления. Конец спускного шланга насоса
надвигается на этот зажим. Во время очистки от шлама зажим
заземления находится в непосредственном
контакте с водой и
отводит остаточные токи на корпус.
Тип Спускной шланг
HS 3-10 1 x 1 1/4"
мин.: 250 мм
макс.: 1000 мм
Спускной шланг насоса
Труба для высокотемпературного
слива, мин. диаметр DN40
Резиновое уплотнение
Водосливной шланг
Хомут
Спускной патрубок корпуса
