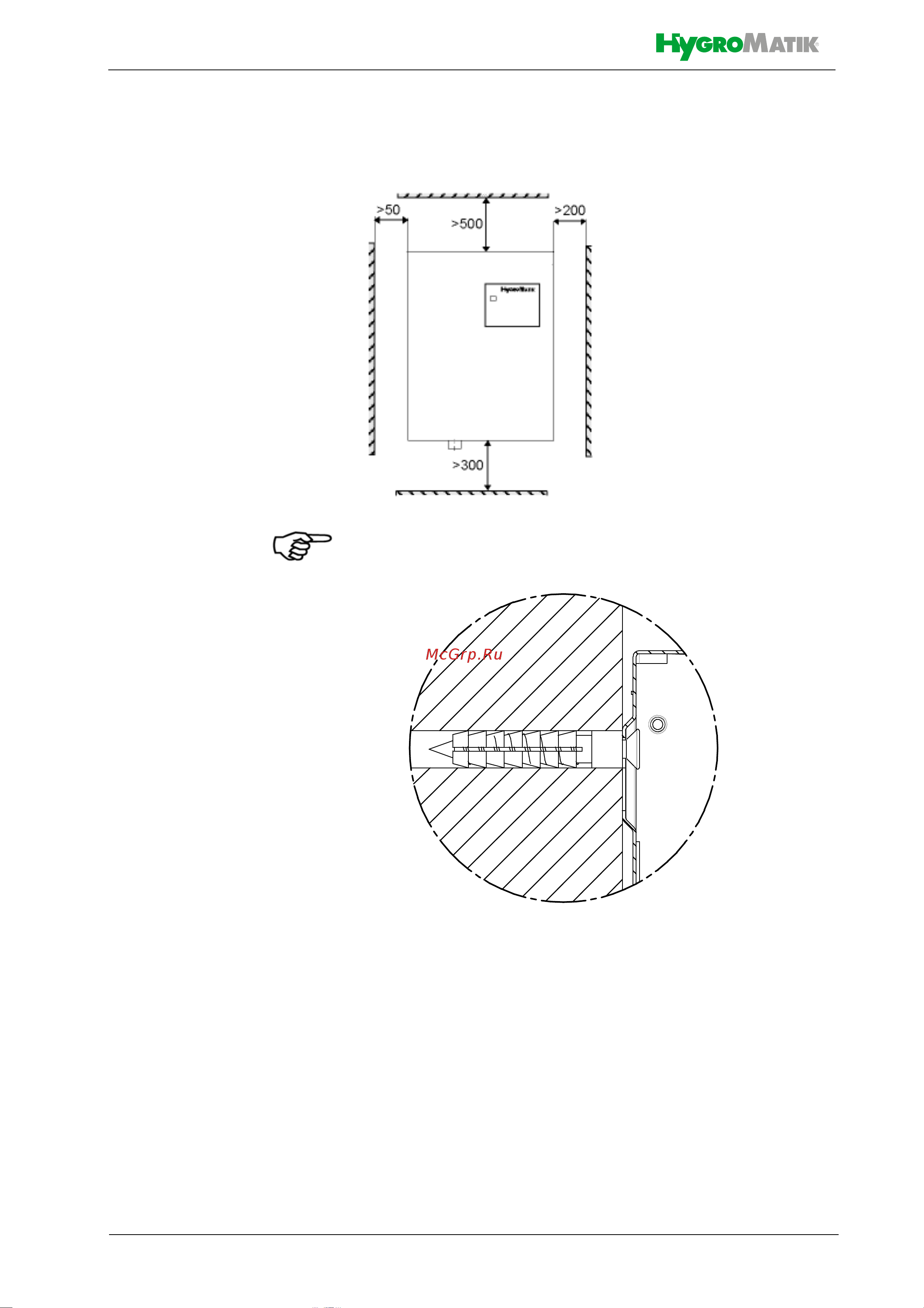

5.1.2 Установочные размеры
Расстояния до стен
Указание: при выборе места установки пароувлажнителя воздуха
учитывайте уже имеющиеся подводы (подача воды и сток).
Настенное крепление
Крепление на стене
Монтаж устройства должен выполняться на прочной стене.
Размеры отверстий в стене указаны в таблице (размеры d и е) в
главе «Габаритные размеры устройства».
Если нет подходящей стены, рекомендуется монтаж на стойке,
закреплённой, например, на полу.
» Отметьте места отверстий для шурупов верхнего
подвеса.
» Просверлите отверстия, вставьте дюбеля.
» Вкрутите входящие
в комплект поставки монтажные
шурупы прибл. на 12 мм.
(размеры в мм)
B
B
