Faber IN-NOVA Smart X A90 [114/136] Инсталация
![Faber IN-NOVA Smart X A90 [114/136] Инсталация](/views2/2005422/page114/bg72.png)
BL
1
114
ИНСТАЛАЦИЯ
Свързване

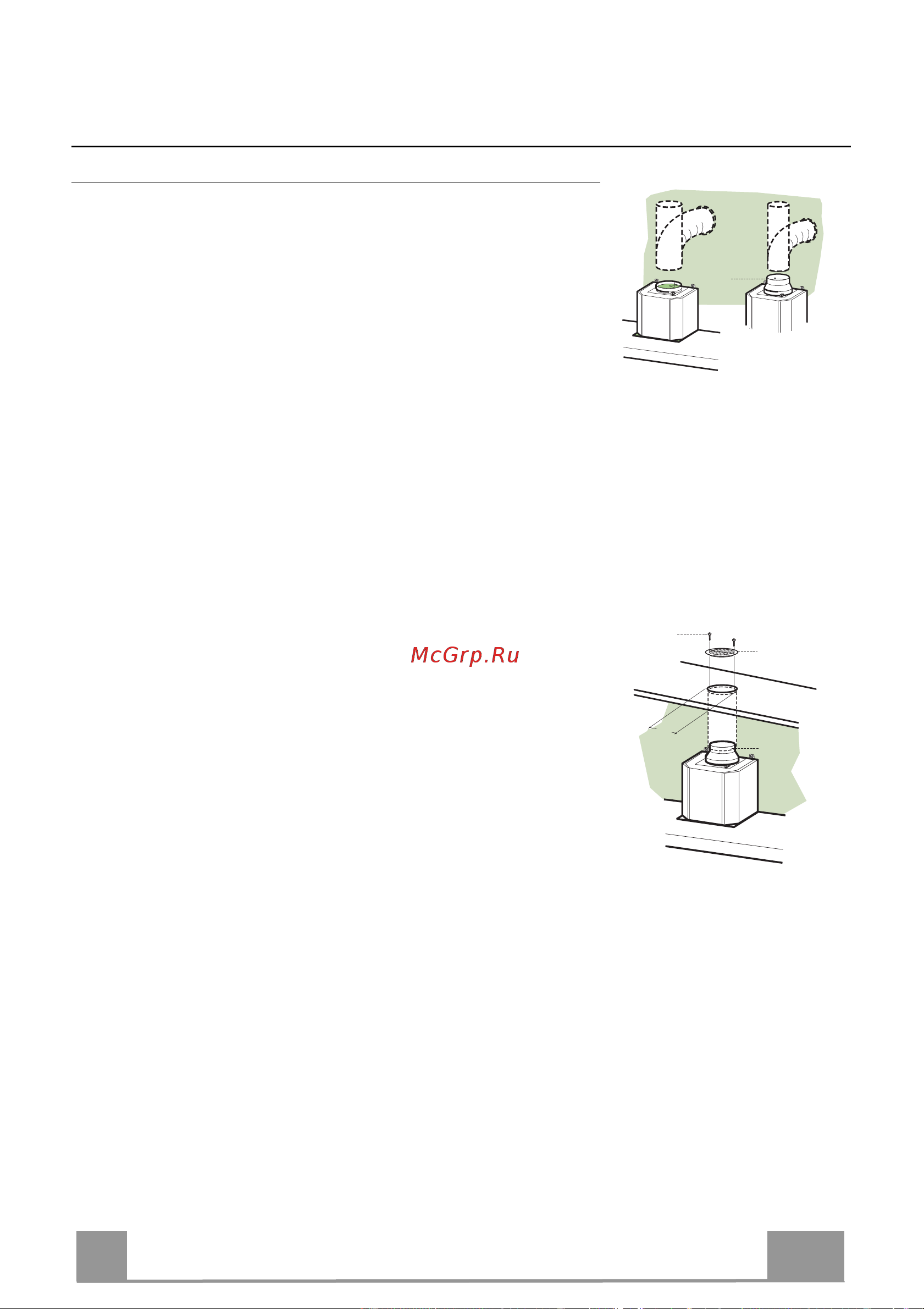

ВАРИАНТ НА ИЗПУСКАТЕЛНА СИСТЕМА С ВЪЗДУХОВОД
При инсталирането на варианта с въздуховод свържете
аспиратора към комина, като използвате гъвкава или твърда
тръба ø 150 или 120 мм – изборът зависи от монтажника.
• За монтаж на връзка ø 120 мм поставете редуциращия
фланец 9.
• Укрепете тръбата с достатъчен брой скоби (не влизат в
комплекта).
• Свалете филтрите
с активен въглен.
9
ø 120ø 150
ВАРИАНТ С ИЗХОД ЗА РЕЦИРКУЛАЦИЯ
• Изрежете отвор ø125 mm в рафта, ако има такъв над
аспиратора.
• Поставете редуциращия фланец 9 върху върху изхода на
аспиратора.
• Съединете фланеца към изхода в рафта над аспиратора,
като използвате твърда или гъвкава тръба ø120 mm.
• Укрепете тръбата с достатъчен брой скоби (не влизат в
комплекта).
• Скачете
решетката за изход на въздух 8 върху отвора за
рециркулация с предоставените 2 винта 12e (2,9 x 9,5).
• Уверете се, че филтрите с активен въглен са поставени.
9
ø 125
8
12e
СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА
• Свържете аспиратора към мрежовото захранване чрез
двуполюсен прекъсвач с разстояние между контактите най-
малко 3 мм.
