Faber IN-NOVA Smart X A90 [98/136] Instaliranje

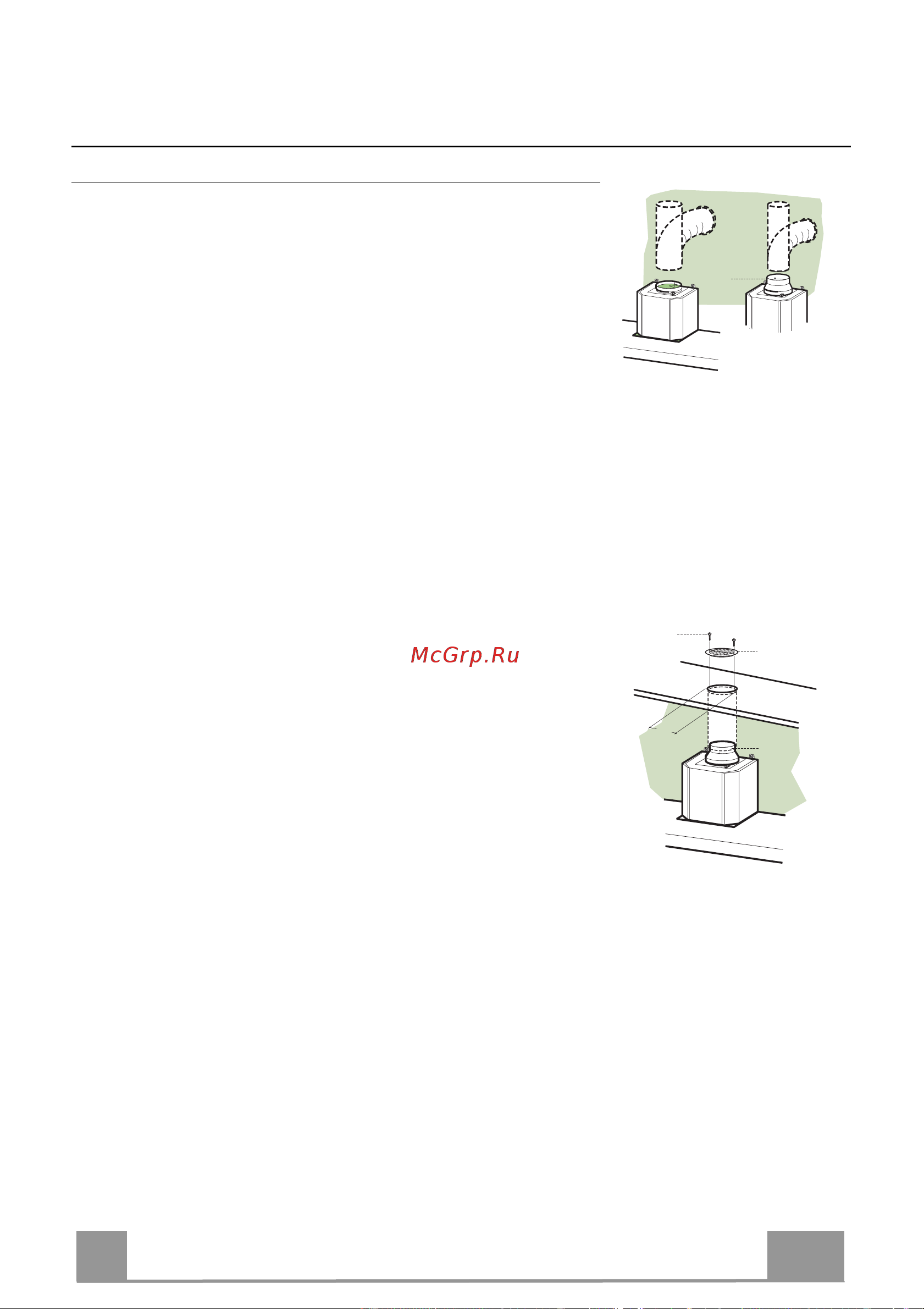

![Faber IN-NOVA Smart X A90 [98/136] Instaliranje](/views2/2005422/page98/bg62.png)
HR
9
98
INSTALIRANJE
Spojevi
IZLAZ ZRAKA VERZIJA S USISAVANJEM
Za instalaciju u usisnoj verziji spojiti napu na izlazni cijevni vod
p
reko čvrste ili fleksibilne cijevi od ø150 ili 120 mm, čiji je izbor
ostavljen instalateru.
• Za spajanje s cijevi od ø120 mm, umetnite prirubnicu za
smanjivanje 9 na izlaz iz tijela nape.
• Učvrstite cijev prikladnim trakama za stezanje cijevi. Potreban
materijal ne ide uz opremu.
• Uklonite eventualne filtre protiv mirisa s aktivnim ugljenom.
9
ø 120ø 150
IZLAZ ZRAKA - VERZIJA S FILTRIRANJEM
• Izbušite otvor ø 125 mm na konzoli iznad nape, ako postoji.
• Stavite prirubnicu za smanjivanje 9 na izlaz iz tijela nape.
• Spojite prirubnicu na izlazni otvor na konzoli iznad nape
pomoću čvrste ili fleksibilne cijevi promjera ø120 mm.
• Učvrstite cijev prikladnim trakama za stezanje cijevi. Potreban
materijal nije dio opreme.
• Učvrstite usmjerenu rešetku 8 na izlaz pomoću 2 vijka 12e (2,9
x 9,5) koji su dio opreme.
• Provjerite je li filtar protiv mirisa s aktivnim ugljenom na svom
mjestu.
9
ø 125
8
12e
ELEKTRIČNI SPOJ
• Spojite pokrov na napajanje mreže stavljanjem između
dvopolnog prekidača s otvorom kontakata od najmanje 3 mm.
