FI
6
66
ASENNUS

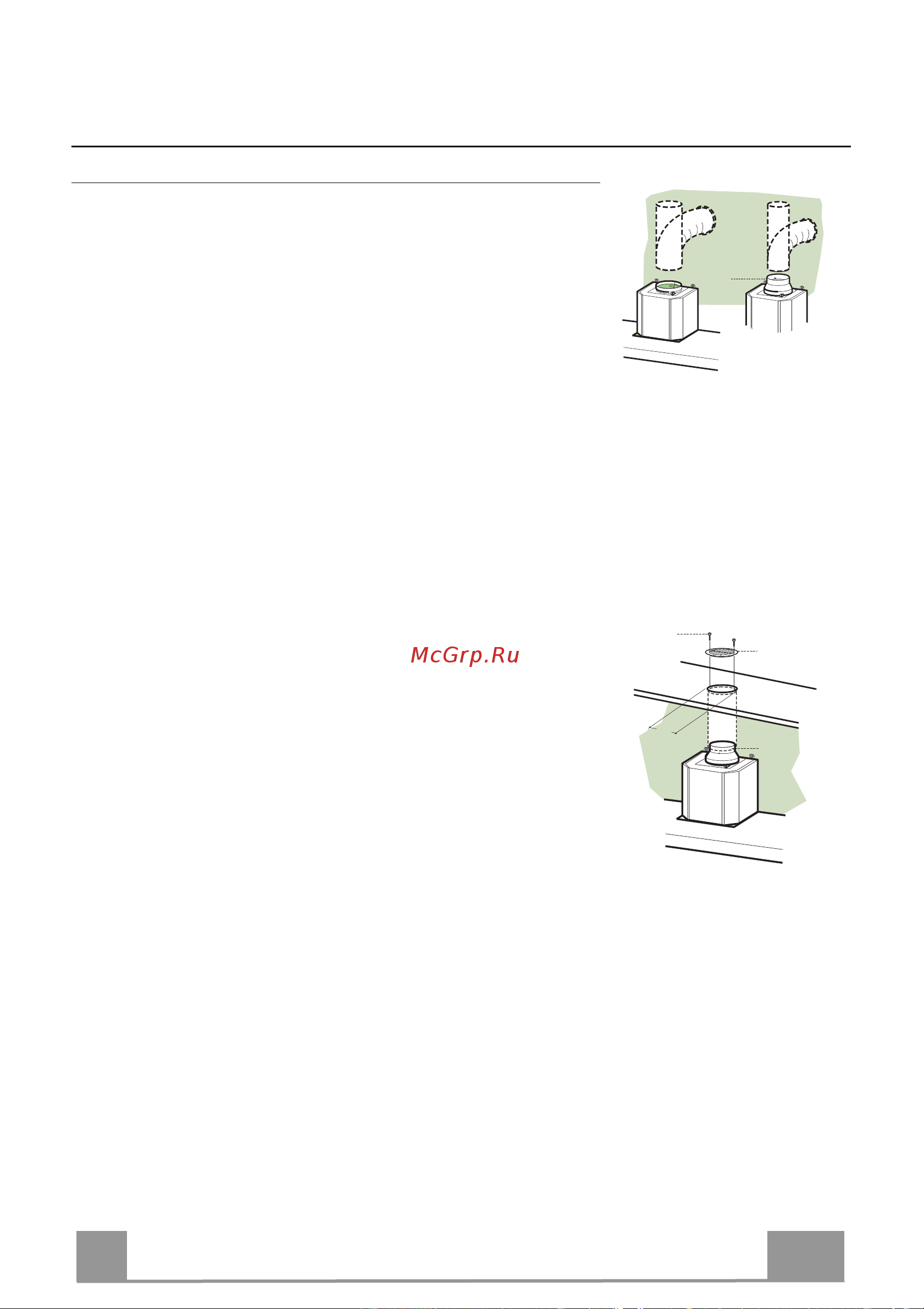

Ilmanpoistoputket
HORMILIITÄNTÄINEN MALLI
Tämä malli asennetaan liittämällä koneisto hormiin oman valin-
tasi mukaan joko taipuisalla tai jäykällä ø 150 tai 120 mm putkel-
la.
• Asentaaksesi ø 120 mm ilmanvaihtoputken asenna
supistusputki 9 koneiston poistoilma-aukon päälle.
• Asenna ilmanpoistoputki riittävällä määrällä putkenkiinnittimiä
(eivät sisälly toimitukseen).
• Poista mahdolliset aktiivihiilisuodattimet.
9
ø 120ø 150
SUODATUSVERSION ILMAN ULOSTULO
• Poraa ø 125 mm reikä mahdolliseen liesituulettimen
yläpuolella olevaan hyllyyn.
• Asenna supistusputki 9 koneiston poistoilma-aukon päälle.
• Liitä liesituulettimen ulostulo kalusteen yläosaan jäykällä
putkella, ø 120 mm, jonka valitsee asentaja.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu
toimitukseen.
• Kiinnitä suuntausritilä 8 ulostuloon kahdella toimitetulla
ruuvilla 12e (2,9 x 9,5).
• Varmista, että aktiivihiilihajusuodattimet ovat paikoillaan.
9
ø 125
8
12e
SÄHKÖLIITÄNTÄ
• Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka
kontaktien väli on ainakin 3 mm.
