NO
8
82

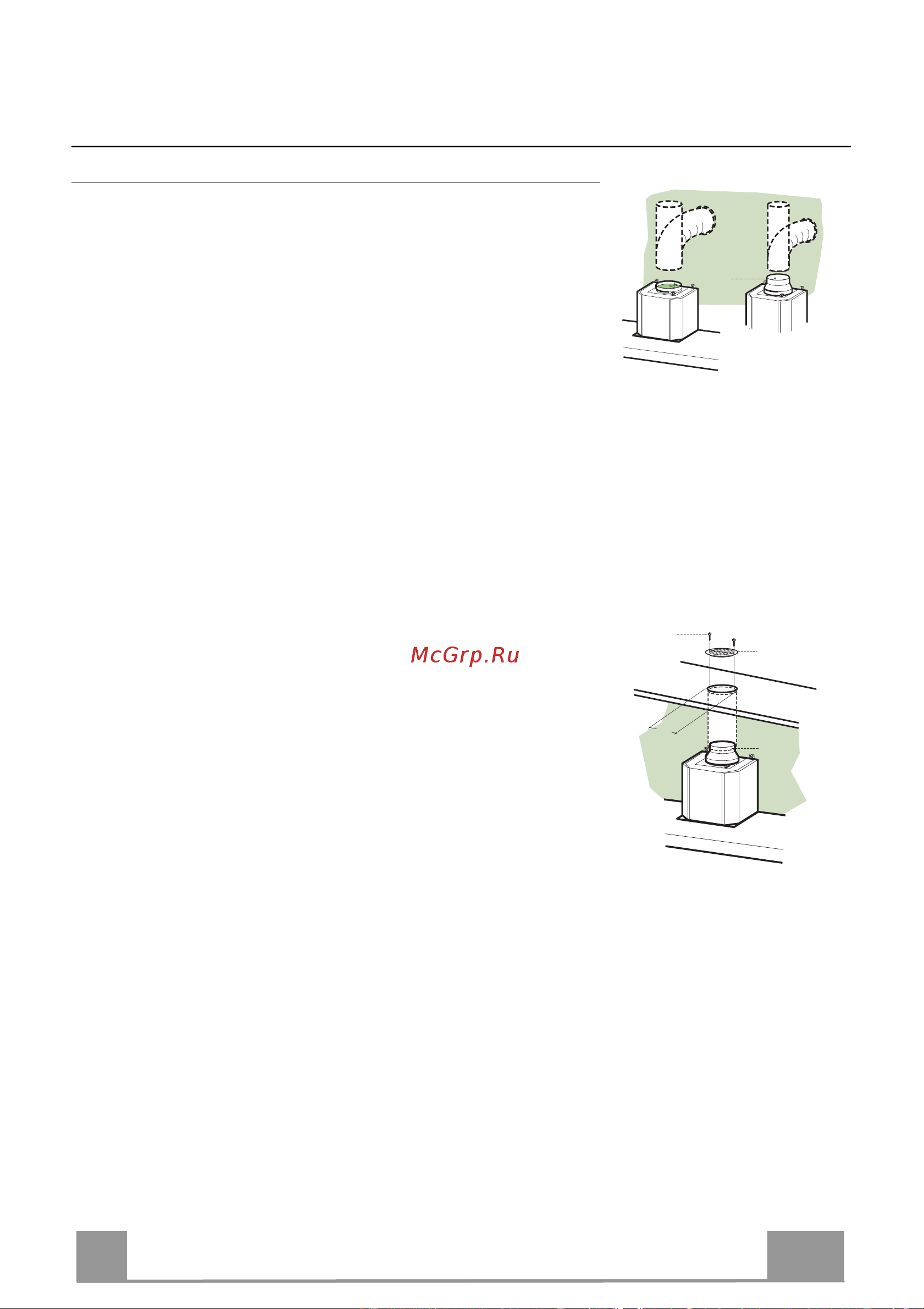

INSTALLASJON
Tilkoplinger
LUFTUTLØP, UTSUGNINGSVERSJON
Når du skal installere en kjøkkenvifte i utsugningsversjon må du
kople kjøkkenviften til utløpsrørene med et hardt eller fleksibelt
rør med en diameter på 150 eller 120 mm. Installatøren kan velge
hvilket rør som er mest egnet.
• Dersom du bruker et rør med en diameter på 120 mm til
tilkoplingen må du føre reduksjonsflensen 9 inn på utløpet til
kjøkkenviftens hoveddel.
• Fest røret med egnede slangeklemmer. Disse delene følger ikke
med kullfilter.
9
ø 120ø 150
LUFTUTLØP FOR FILTRERINGSVERSJON
• Bor et hull med en diameter på 125 mm i hyllen som ev. er
montert over kjøkkenviften.
• Før reduksjonsflensen 9 inn på utløpet fra kjøkkenviftens
hoveddel.
• Kople flensen til utløpshullet på hyllen over kjøkkenviften med
et rør eller en slange med en diameter på 120 mm.
• Fest røret med egnede slangeklemmer. Nødvendig materiale
følger ikke med.
• Fest retningsristen 8 på utløpet med de to skruene 12e (2,9 x
9,5) (følger med).
• Kontroller at de aktive kullfiltrene er montert.
9
ø 125
8
12e
ELEKTRISK TILKOPLING
• Kople kjøkkenviften til strømnettet med en topolet bryter med
en kontaktåpning på minst 3 mm.
.
