ES
4
42
INSTALACIÓN
Conexiones

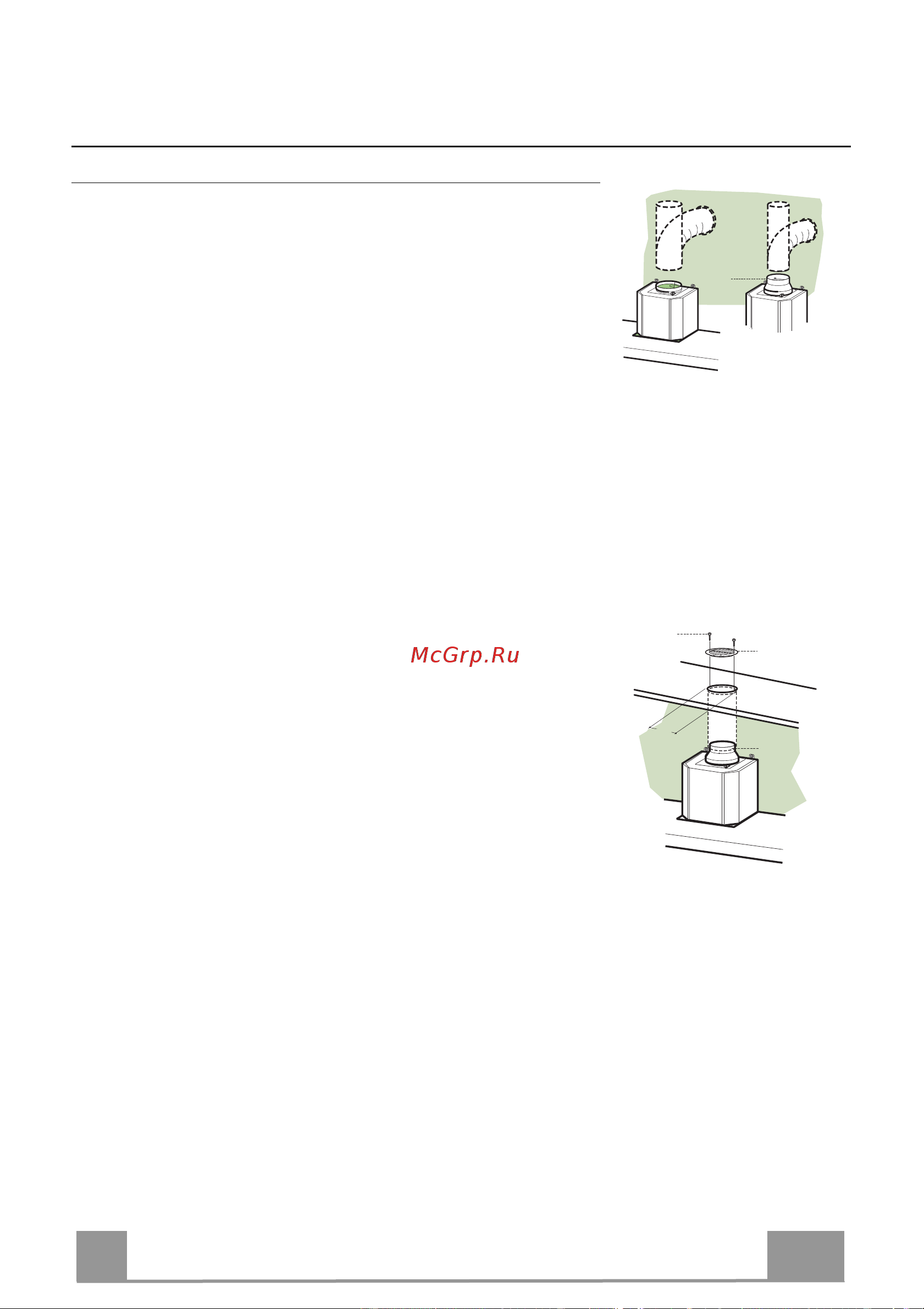

SALIDA DEL AIRE VERSIÓN ASPIRANTE
Para la instalación de la versión aspirante, conectar la campana al
tubo de salida mediante un tubo rígido o flexible de ø150 o 120
mm, a discreción del instalador.
• Para la conexión con el tubo de ø120 mm, introducir la brida de
reducción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se
proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.
9
ø 120ø 150
SALIDA DEL AIRE VERSIÓN FILTRANTE
• Realizar un orificio de ø 125 mm en la repisa de encima de la
campana.
• Introducir la brida de reducción 9 en la salida del cuerpo de la
campana.
• Conectar la salida del cuerpo de la campana con la parte supe-
rior del mueble colgante mediante un tubo rígido o flexible de
ø120 mm, a discreción del instalador.
• Fijar el tubo con abrazaderas adecuadas. Este material no se
proporciona en dotación.
• Fijar la rejilla de dirección 8 en la salida del aire reciclado me-
diante los 2 tornillos 12e (2,9 x 9,5) en dotación.
• Controlar que estén presentes los Filtros Antiolor al Carbón
activo.
9
ø 125
8
12e
CONEXIÓN ELÉCTRICA
• Conectar la campana a la red de alimentación eléctrica insta-
lando un interruptor bipolar con apertura de los contactos de 3
mm como mínimo.
