SK
1
122
INŠTALÁCIA
Zapojenia

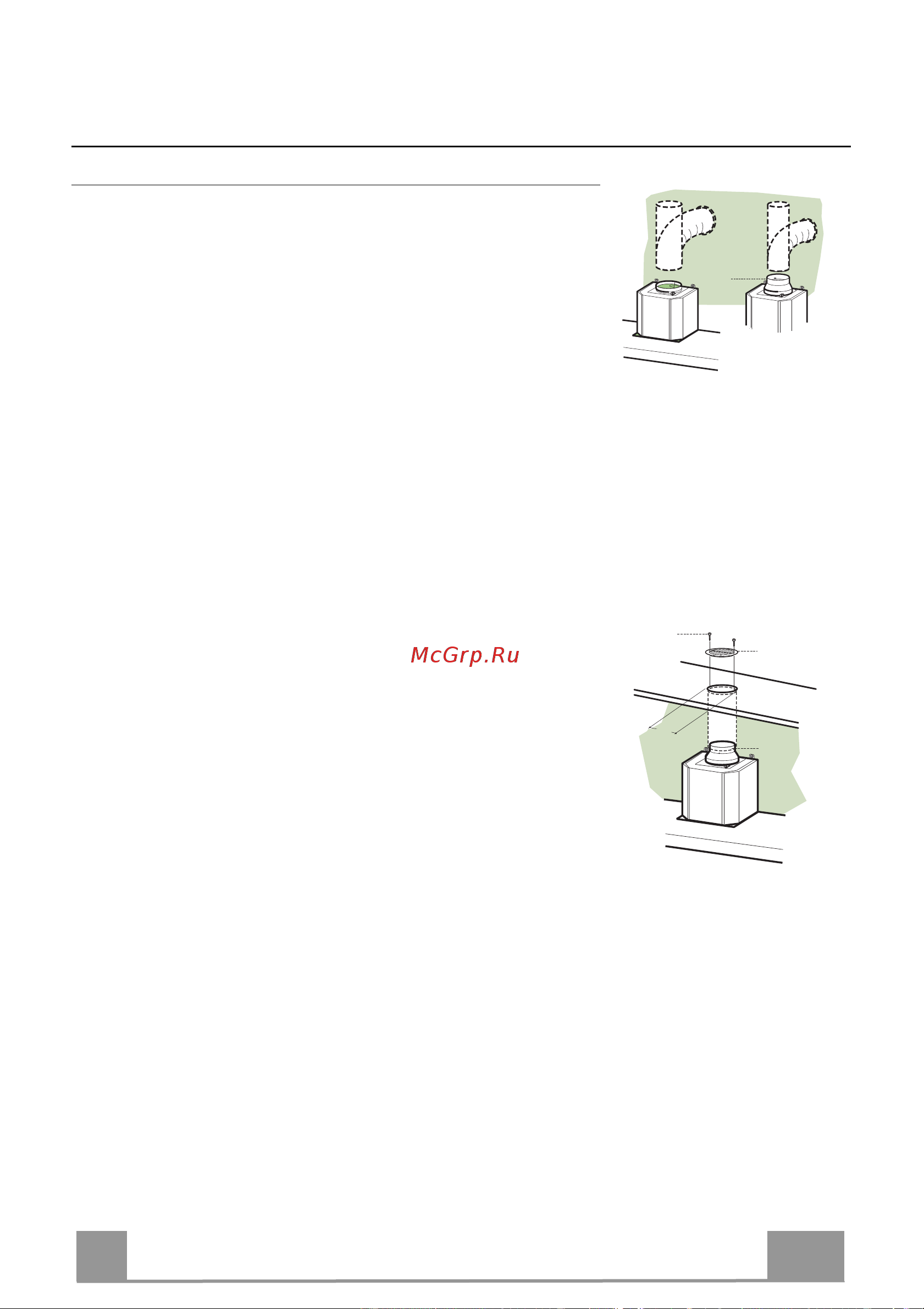

VÝSTUP VZDUCHU VO VERZII S ODVODOM VZDUCHU
Pri inštalácii vo verzii s odvodom vzduchu zapojte odsávač pár k
potrubiu prostredníctvom neohybnej alebo ohybnej rúry s
priemerom ø 150 alebo 120 mm, v závislosti od výberu
inštalatéra.
• Pri zapojení s rúrou s ø 120 mm vsuňte redukčnú prírubu 9 na
výstupe z telesa odsávača.
• Upevnite rúru vhodnými upevňovacími svorkami. Potrebný
materiál sa nedodáva.
• Odstráňte prípadné protipachové filtre s aktívnym uhlíkom.
9
ø 120ø 150
VÝSTUP VZDUCHU VO VERZII S FILTROVANÍM
• Ak je nad odsávačom pár polica, vyvŕtajte v nej otvor s ø 125
mm.
• Do výstupu z telesa odsávača pár vsuňte redukčnú prírubu 9.
• Zapojte prírubu k výstupnému otvoru na polici nad odsávačom
pevnou alebo ohybnou rúrkou s ø120 mm.
• Rúrku upevnite pomocou vhodnej svorky. Potrebný materiál sa
nedodáva.
• Vysúvateľnú mriežku 8 namontujte na výstup 2 dodávanými
skrutkami 12e (2,9 x 9,5).
• Skontrolujte, či sú na odsávači pár protipachové filtre s
aktívnym uhlíkom.
9
ø 125
8
12e
ELEKTRICKÉ ZAPOJENIE
• Odsávač pár zapojte k napájacej elektrickej sieti, pričom
zaraďte bipolárny vypínač so vzdialenosťou kontaktov aspoň 3
mm.
