PL
5
50
INSTALACJA
Podłączenia

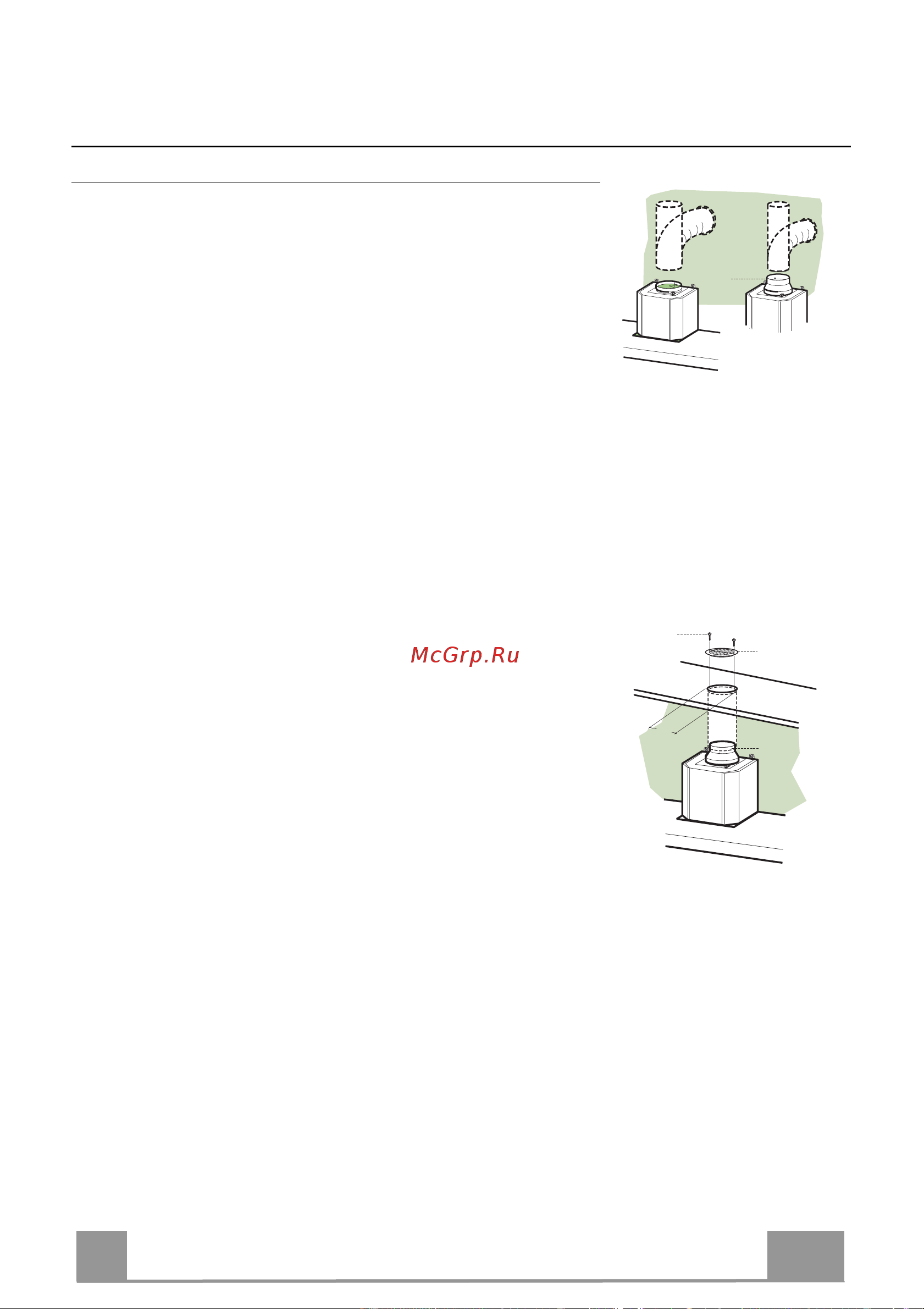

WYLOT POWIETRZA WERSJA Z WYCIĄGIEM
Aby zainstalować okap w wersji z wyciągiem, należy go
podłączyć do rury wylotowej za pomocą sztywnej lub giętkiej
rury ø 150 lub 120 mm; wyboru rury dokonuje monter.
• Do podłączenia z rurą ø120 mm założyć kołnierz redukcyjny 9
na wylot w korpusie okapu.
• Zamocować rurę przy pomocy odpowiednich opasek.
Konieczne materiały nie znajdują się w zestawie.
• Wyjąć ewentualne węglowe filtry antyzapachowe.
9
ø 120ø 150
PRACA W TRYBIE RECYRKULACJI
• Jeżeli ponad okapem znajduje się półka należy wyciąć w niej
otwór ø 125 mm.
• Założyć kołnierz redukujący 9 na wylot powietrza.
• Połączyć kołnierz redukujący z wylotem powietrza
zamocowanym w półce za pomocą giętkiej lub sztywnej rury ø
120 mm.
• Zamocować rurę za pomocą odpowiednich klamer
zaciskowych do rur (nie znajdują się w zestawie).
• Zamocować kratkę wentylacyjną 8 na wylocie powietrza w
półce przy użyciu 2 wkrętów 12e (2,9 x 9,5, w zestawie).
• Upewnić się czy zamontowano filtry węglowe.
9
ø 125
8
12e
PODŁĄCZENIE ELEKTRYCZNE
• Podłącz okap do sieci zasilania za pomocą wtyczki
dwubiegunowej z rozwarciem styków – minimalnie 3 mm.
