Faber IN-NOVA Smart X A90 [74/136] Installation
![Faber IN-NOVA Smart X A90 [74/136] Installation](/views2/2005422/page74/bg4a.png)
DK
7
74
INSTALLATION
Tilslutninger

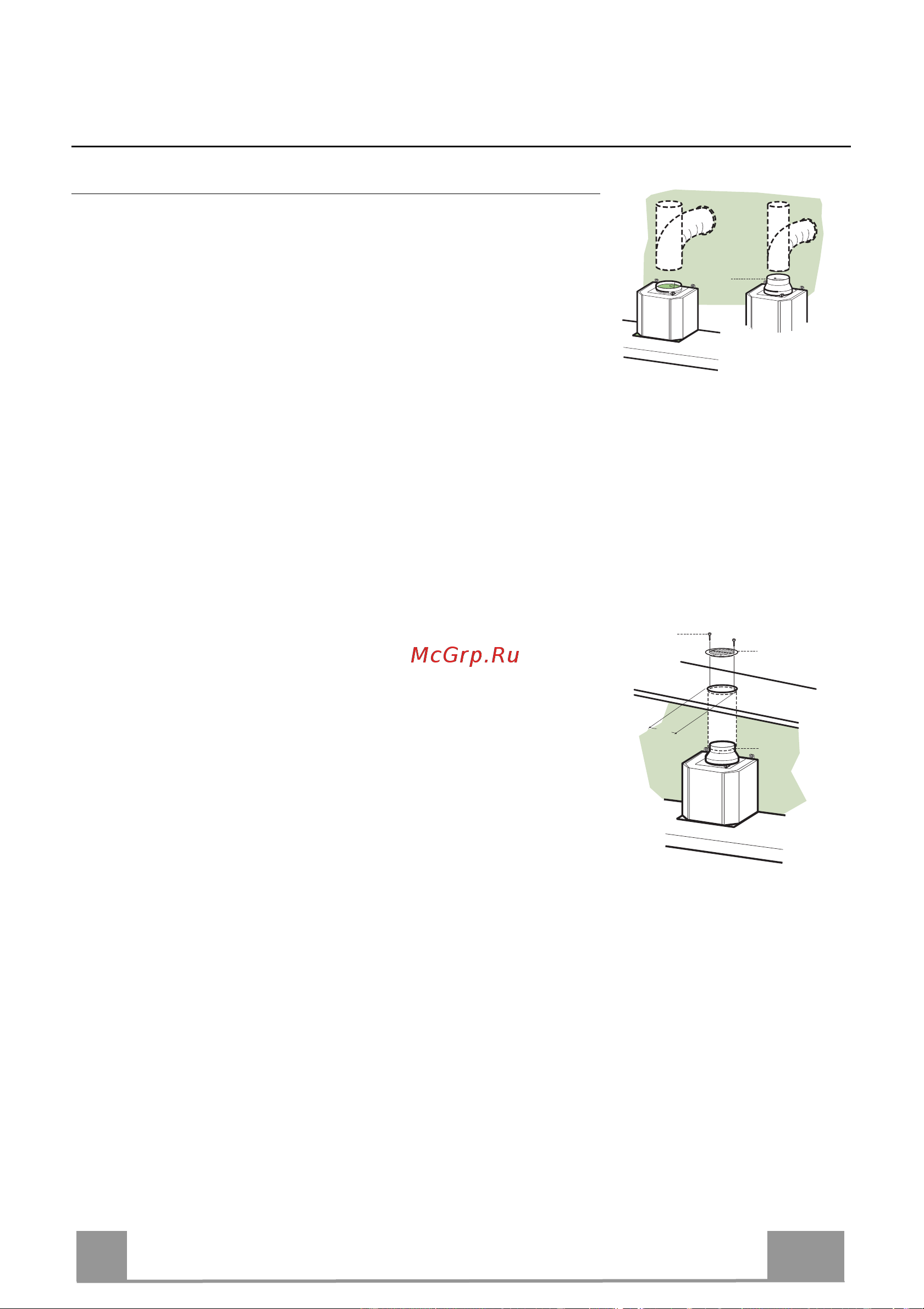

AFSKÆRMET UDGAVE LUFTAFTRÆKSYSTEM
Når den afskærmede version installeres, skal emhætten tilsluttes
skorstenen ved hjælp af enten et flex- eller et stift rør ø 150 eller
120 mm. Det beslutter installatøren
• For at installere en ø 120 mm tilslutning til luftaftræk skal
reduktionsflangen 9 sættes på emhættens udtræk.
• Fastgør røret på plads ved hjælp af tilstrækkeligt med
rørholdere (ikke medleveret).
• Fjern alle aktive kulfiltre.
9
ø 120ø 150
LUFTUDTAG I VERSIONEN TIL FILTRERING
• Bor et Ø 125 mm hul i den eventuelle konsol over emhætten.
• Indsæt reduktionsflangen 9 på emhættens udtag.
• Forbind flangen til udtagshullet i konsollen over emhætten med
et stift eller fleksibelt Ø 120 mm rør.
• Fastgør røret med passende rørbånd. Det nødvendige materiale
følger ikke med.
• Fastgør retningsristen 8 på udtaget ved hjælp af de to
medfølgende skruer 12e (2,9x9,5).
• Kontrollér, at de aktive kulfiltre er til stede.
9
ø 125
8
12e
TILSLUTNING TIL STRØMFORSYNING
• Tilslut emhætten til elnettet, idet der indsættes en topolet
afbryder med en kontaktafstand på mindst 3 mm.
