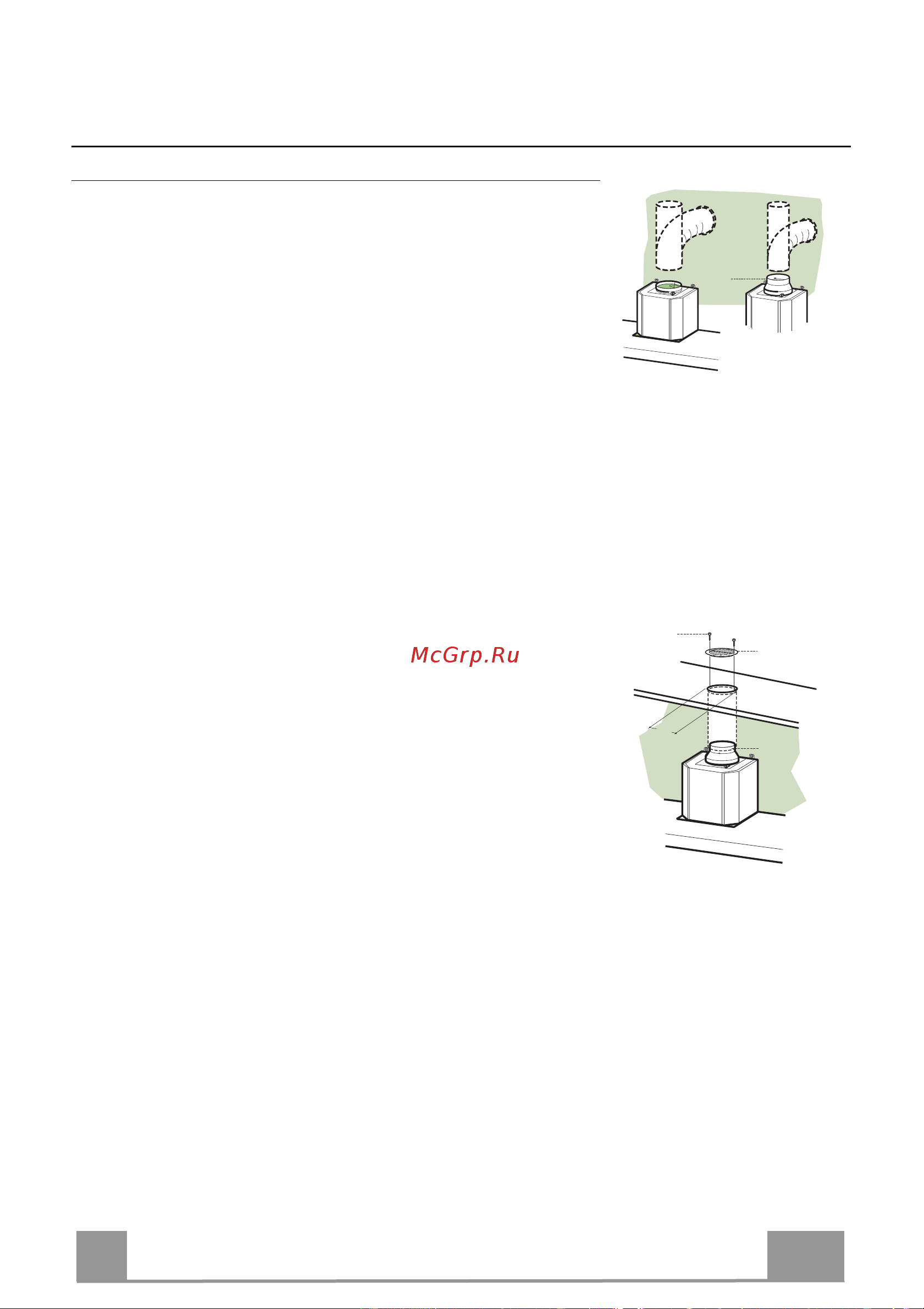

УСТАНОВКА
Соединения
ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ
Для установки всасывающей вытяжки соединить ее с
выпускной трубой жесткой или гибкой трубкой диаметром
150 или 120 мм, тип которой может выбрать монтажник.
• Для соединения трубкой Ø 120 мм вставить переходный фланец 9 в
выпускное отверстие корпуса вытяжки.
• Закрепить трубку соответствующими трубными
зажимами. Необходимый крепежный материал не входит
в
комплект.
• Вынуть фильтры от запахов на активном угле.
9
ø 120ø 150
ВЫХОД ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ
• Сделать в полке над вытяжкой отверстие ø 125мм.
• Вставить переходный фланец 9 в выходное отверстие в
корпусе вытяжки.
• Соединить фланец с выпускным отверстием полки над
вытяжкой жесткой или гибкой трубой ø 120 мм.
• Закрепить трубу соответствующими зажимами.
Необходимый для этого материал не входит в комплект
поставки.
• Закрепить
решетку 8 на выпускном отверстии 2
винтами 12e (2,9 x 9,5) (прилагаются).
• Проверить наличие в вытяжке фильтров от запахов на
активном угле.
9
ø 125
8
12e
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
• Соединить вытяжку с сетевым напряжением, установив
двухполюсный выключатель с разведением контактов не
менее 3 мм.
