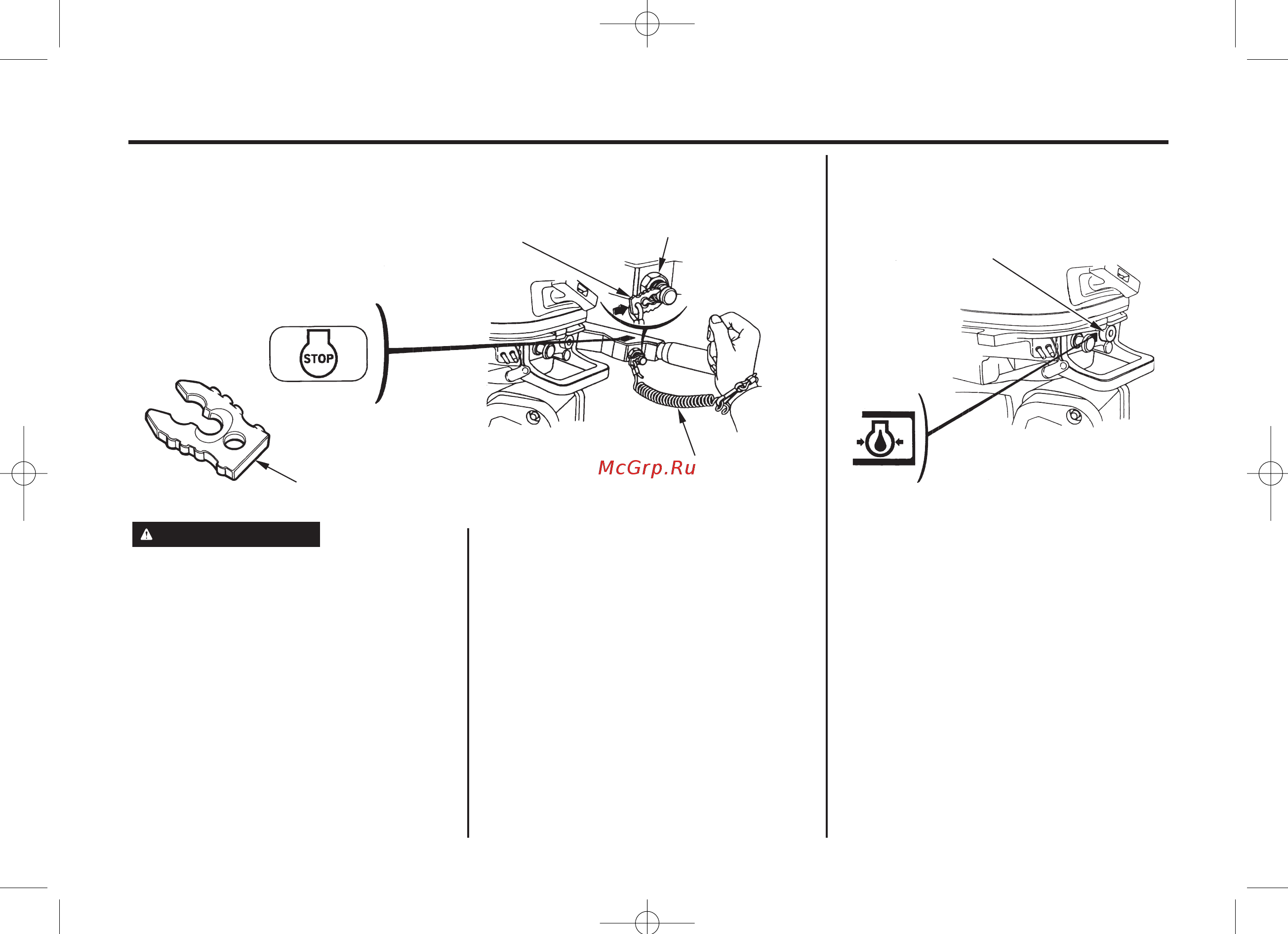

3zvl632 qxd 30 05 2005 17 25 Page 18 ОРГАНЫ УПРАВЛЕНИЯ Индикатор нормального моторного масла ЧЕКА АВАРИЙНОЙ ОСТАНОВКИ ДВИГАТЕЛЯ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ давления ИНДИКАТОР НОРМАЛЬНОГО ДАВЛЕНИЯ МОТОРНОГО МАСЛА ПИКТОГРАММА ОСТАНОВКИ ДВИГАТЕЛЯ STOP ЛИНЬ АВАРИЙНОГО ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ А ПРЕДУПРЕЖДЕНИЕ Если линь аварийной остановки двигателя не будет присоединен должным образом то например при падении судоводителя за борт и невозможности управлять подвесным мотором лодка полностью выйдет из под контроля С целью обеспечения собственной безопасности и безопасности пассажира необходимо взвести выключатель аварийной остановки двигателя при помощи чеки привязанной к одному концу линя 18 Другой конец аварийного линя должен быть надежно прикреплен к запястью судоводителя ПРИМЕЧАНИЕ Пуск двигателя заблокирован если чека не вставлена в выключатель аварийной остановки Запасная чека находится в комплекте инструментов Запасную чеку можно использовать при запуске двигателя в той ситуации например когда судоводитель вместе с линем падает за борт При низком уровне моторного масла или неисправности системы смазки двигателя индикатор нормального давления выключается
