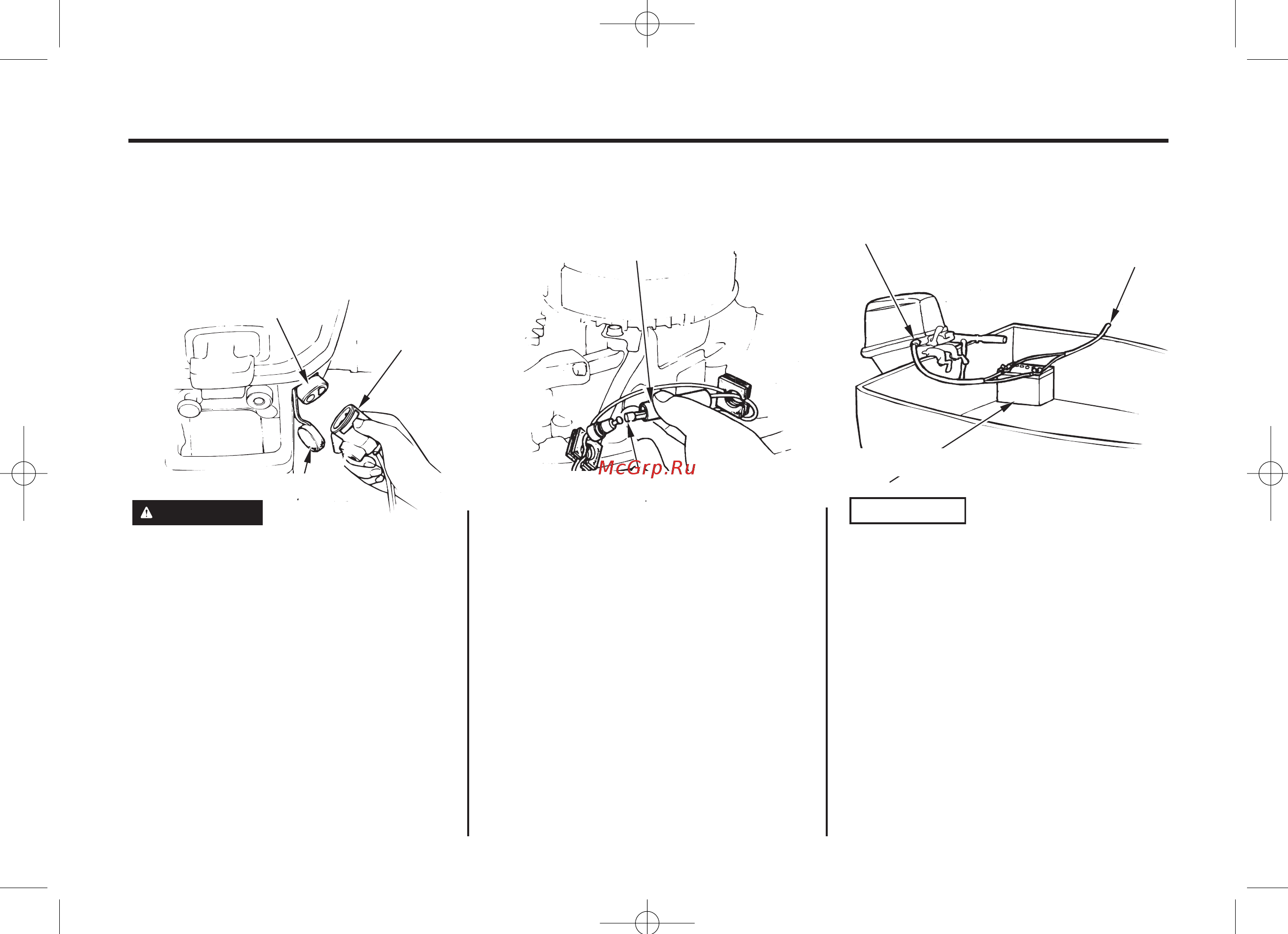

3zvl632 qxd 30 05 2005 17 26 Page 26 УСТАНОВКА ПОДВЕСНОГО МОТОРА Разъём для зарядки аккумуляторной батареи для всех модификаций кроме SB LB SGB LGB SEB и LEB является дополнительным оборудованием и не входит в базовый комплект при продаже РАЗЪЕМ ПОСТОЯННОГО ТОКА ДЛЯ ЗАРЯДКИ АККУМУЛЯТОРНОЙ РАЗЪЕМ ПОСТОЯННОГО ТОКА ДЛЯ ПИТАНИЯ ВСПОМОГАТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ РАЗЪЕМ ПОСТОЯННОГО ТОКА ДЛЯ ЗАРЯДКИ АККУМУЛЯТОРНОЙ БАТАРЕИ ШТЕКЕР АККУМУЛЯТОРНАЯ БАТАРЕЯ РЕЗИНОВАЯ КРЫШКА А ВНИМАНИЕ Аккумуляторные батареи выделяют взрывоопасные газы Не курите не разводите открытый огонь и не допускайте искрообразования возле аккумуляторной батареи Чтобы избежать искрообразования возле батареи присоединять провода для зарядки следует вначале к батарее а затем к подвесному мотору отсоединять провода нужно вначале от подвесного мотора а затем от батареи 26 Разъём постоянного напряжения рассчитан на напряжение 12 В и ток 3 А Цепь зарядки защищена предохранителем на 5 А который расположен под кожухом двигателя Штекер для разъёма постоянного напряжения поставляется вместе с подвесным мотором подсоедините к штекеру провода для зарядки аккумулятора см схему электрооборудования на СТР 83 Обращайте внимание на то что положительный красный провод аккумуляторной батареи должен присоединяться к положительному контакту разъёма ВНИМАНИЕ Неправильное подключение проводов аккумуляторной батареи выведет из строя систему зарядку и или аккумуляторную батарею Разъём должен быть чистым и сухим и закрыт поставляемой в комплекте резиновой крышкой когда не используется Разъём постоянного напряжения предназначен только для зарядки аккумуляторной батареи Требующие электропитания вспомогательные принадлежности должны присоединяться к аккумуляторной батарее как показано на рисунке
