Deutsch | 11

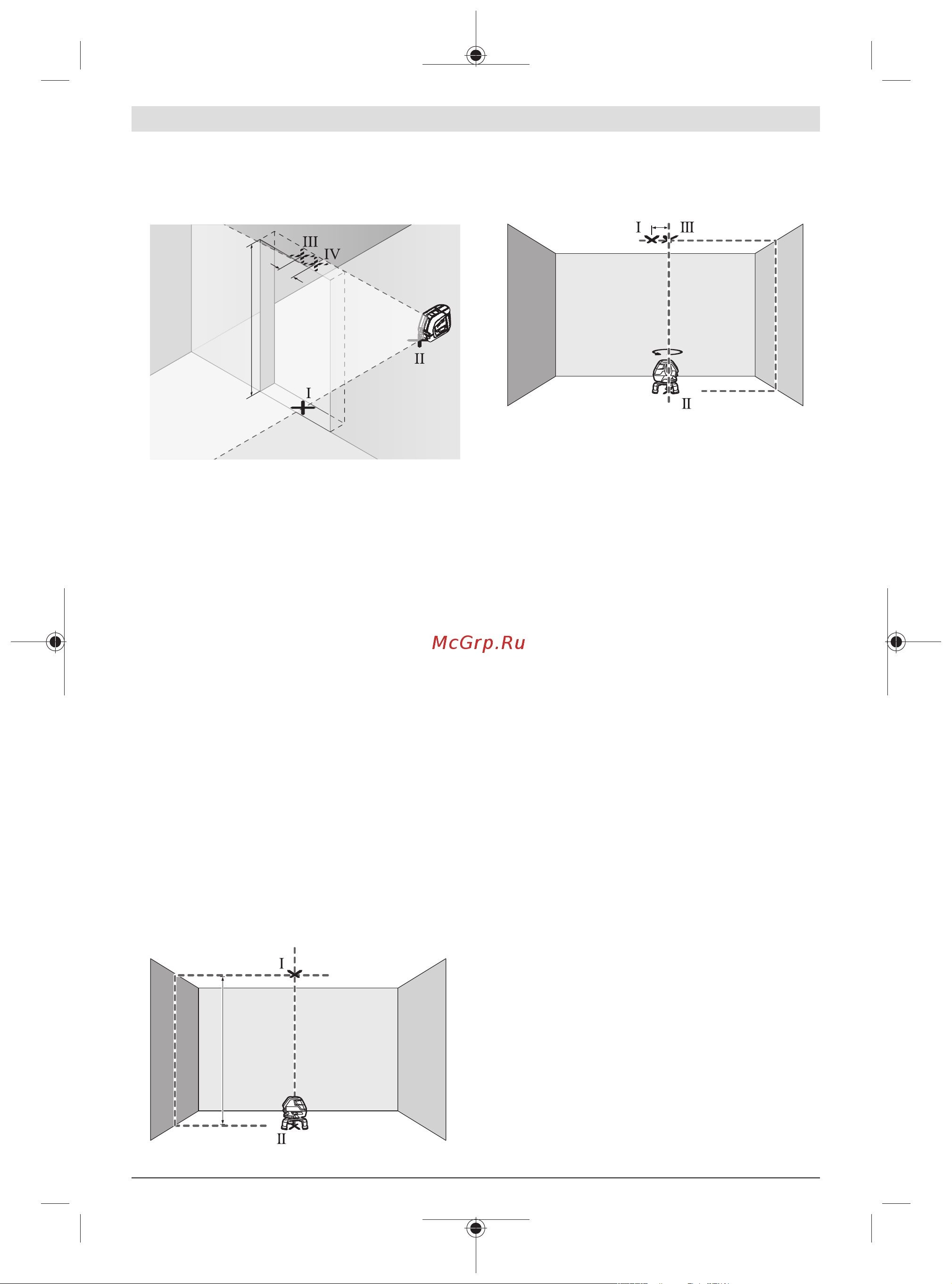

Markieren Sie die Mitte der senkrechten Laserlinie am Bo-
den der Türöffnung (Punkt), in 5m Entfernung auf der
anderen Seite der Türöffnung (Punkt) sowie am oberen
Rand der Türöffnung (Punkt).
2 m
d
Drehen Sie das Messwerkzeug um 180° und stellen Sie es
auf der anderen Seite der Türöffnung direkt hinter den
Punkt. Lassen Sie das Messwerkzeug einnivellieren und
richten Sie die senkrechte Laserlinie so aus, dass ihre Mit-
te genau durch die Punkte und verläuft.
Markieren Sie die Mitte der Laserlinie am oberen Rand
der Türöffnung als Punkt.
Die Differenz d der beiden markierten Punkte und
ergibt die tatsächliche Abweichung des Messwerkzeugs
von der Senkrechten.
Messen Sie die Höhe der Türöffnung.
Die maximale zulässige Abweichung berechnen Sie wie folgt:
doppelte Höhe der Türöffnung×0,3mm/m
Beispiel: Bei einer Höhe der Türöffnung von 2m darf die ma-
ximale Abweichung
2×2m×±0,3mm/m=±1,2mm betragen. Die Punkte
und dürfen folglich höchstens 1,2mm auseinander lie-
gen.
Lotgenauigkeit überprüfen
Für die Überprüfung benötigen Sie eine freie Messstrecke
auf festem Grund mit einem Abstand von ca. 5m zwischen
Boden und Decke.
Montieren Sie das Messwerkzeug auf der
Drehplattform(16) und stellen Sie es auf den Boden.
Wählen Sie Vertikalbetrieb mit Nivellierautomatik und las-
sen Sie das Messwerkzeug einnivellieren.
5 m
Markieren Sie die Mitte des oberen Kreuzungspunktes der
Laserlinien an der Decke (Punkt). Markieren Sie außer-
dem die Mitte des Lotpunktes auf dem Boden (Punkt).
180°
d
Drehen Sie das Messwerkzeug um 180°. Positionieren Sie
es so, dass die Mitte des Lotpunktes auf dem bereits mar-
kierten Punkt liegt. Lassen Sie das Messwerkzeug einni-
vellieren. Markieren Sie die Mitte des oberen Kreuzungs-
punktes der Laserlinien (Punkt).
Die Differenzd der beiden markierten Punkte und auf
der Decke ergibt die tatsächliche Abweichung des Mess-
werkzeugs von der Senkrechten.
Die maximale zulässige Abweichung berechnen Sie wie folgt:
doppelter Abstand zwischen Boden und Decke×0,6mm/m.
Beispiel: Bei einem Abstand zwischen Boden und Decke von
5m darf die maximale Abweichung
2×5m×±0,6mm/m=±6mm betragen. Die Punkte
und dürfen folglich höchstens 6mm auseinander liegen.
Arbeitshinweise
u Verwenden Sie immer nur die Mitte des Laserpunktes
bzw. der Laserlinie zum Markieren. Die Größe des La-
serpunktes bzw. die Breite der Laserlinie ändern sich mit
der Entfernung.
Arbeiten mit der Laser-Zieltafel
Die Laser-Zieltafel(19) verbessert die Sichtbarkeit des La-
serstrahls bei ungünstigen Bedingungen und größeren Ent-
fernungen.
Die reflektierende Fläche der Laser-Zieltafel(19) verbessert
die Sichtbarkeit der Laserlinie, durch die transparente Flä-
che ist die Laserlinie auch von der Rückseite der Laser-Ziel-
tafel erkennbar.
Arbeiten mit dem Stativ (Zubehör)
Ein Stativ bietet eine stabile, höheneinstellbare Messunter-
lage. Setzen Sie das Messwerkzeug mit der 1/4"-Stativauf-
nahme (6) auf das Gewinde des Stativs (21) oder eines han-
delsüblichen Fotostativs. Für die Befestigung auf einem han-
delsüblichen Baustativ benutzen Sie die 5/8"-
Stativaufnahme(9). Schrauben Sie das Messwerkzeug mit
der Feststellschraube des Stativs fest.
Richten Sie das Stativ grob aus, bevor Sie das Messwerk-
zeug einschalten.
Bosch Power Tools 1 609 92A 7S5 | (17.05.2022)
