Polski | 99
2,5 m
2,5 m

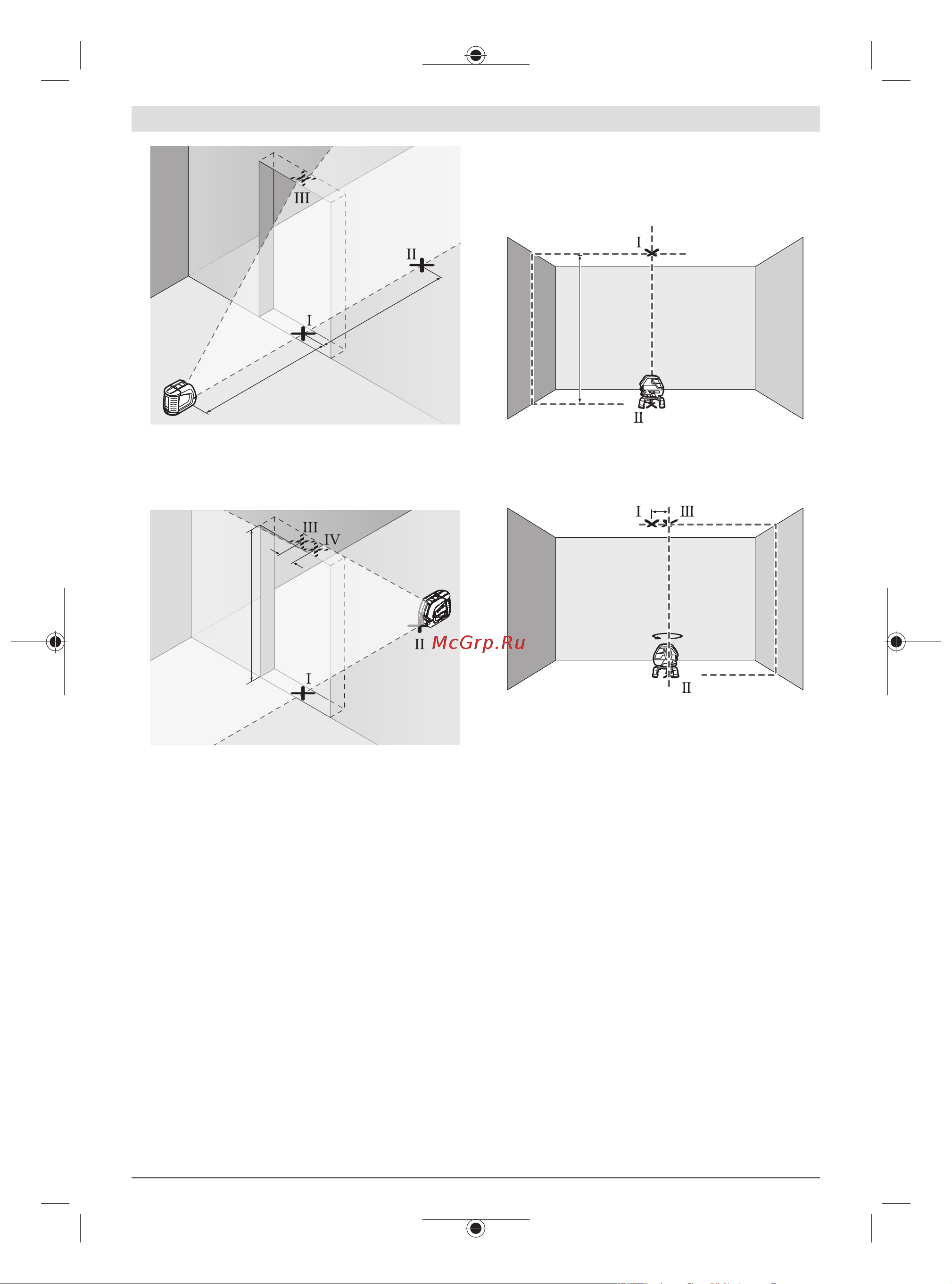

Zaznaczyć środek poziomej linii laserowej na podłodze w
otworze drzwiowym (punkt I), w odległości 5 m po drugiej
stronie otworu drzwiowego (punkt II), jak również na gór-
nej framudze otworu drzwiowego (punkt III).
2 m
d
Obrócić urządzenie pomiarowe o 180° i ustawić je z dru-
giej strony otworu drzwiowego, bezpośrednio za punktem
II. Zaczekać, aż urządzenie pomiarowe się wypoziomuje, a
następnie skierować pionową linię laserową w taki spo-
sób, by jej środek przebiegał dokładnie przez punkty I i II.
Zaznaczyć środek linii laserowej na górnej krawędzi otwo-
ru drzwiowego, jako punkt .
Z różnicy d pomiędzy obydwoma zaznaczonymi punktami
i wyniknie rzeczywiste odchylenie urządzenia po-
miarowego od prostopadłej.
Należy zmierzyć wysokość otworu drzwiowego.
Maksymalne dopuszczalne odchylenie obliczane jest w na-
stępujący sposób:
Podwójna wysokość otworu drzwiowego ×0,3mm/m
Przykład: Przy wysokości otworu drzwiowego 2m maksy-
malne odchylenie może wynosić
2×2m×±0,3mm/m=±1,2mm. W związku z tym punkty
i mogą być od siebie oddalone maksymalnie o 1,2mm.
Kontrola dokładności wyznaczania pionu
Do przeprowadzenia kontroli potrzebny jest wolny odcinek o
długości ok. 5m ze stabilnym podłożem pomiędzy podłogą a
sufitem.
Zamontować urządzenie pomiarowe na platformie
obrotowej(16) i ustawić je na podłodze. Wybrać tryb pio-
nowy z funkcją automatycznej niwelacji i odczekać, aż
urządzenie pomiarowe zakończy automatyczną niwelację.
5 m
Zaznaczyć środek górnego punktu krzyżowania się linii la-
serowych na suficie (punkt). Oprócz tego zaznaczyć śro-
dek dolnego punktu pionowego na podłodze (punkt).
180°
d
Obrócić urządzenie pomiarowe o 180°. Ustawić je w taki
sposób, aby środek dolnego punktu pionowego pokrywał
się z zaznaczonym uprzednio punktem. Poczekać, aż
urządzenie pomiarowe zakończy automatyczną niwelację.
Zaznaczyć środek górnego punktu krzyżowania się linii la-
serowych (punkt ).
Z różnicy d pomiędzy obydwoma zaznaczonymi punktami
i wyniknie rzeczywiste odchylenie urządzenia pomia-
rowego od pionu.
Maksymalne dopuszczalne odchylenie obliczane jest w na-
stępujący sposób:
Podwójna odległość pomiędzy podłogą a sufitem
×0,6mm/m.
Przykład: Przy odległości pomiędzy podłogą a sufitem 5m
maksymalne odchylenie może wynosić
2×5m×±0,6mm/m=±6mm. W związku z tym punkty i
mogą być od siebie oddalone maksymalnie o 6mm.
Wskazówki dotyczące pracy
u Do zaznaczania należy używać zawsze tylko środka
punktu laserowego lub linii laserowej. Wielkość punktu
laserowego oraz szerokość linii laserowej zmienia się w
zależności od odległości.
Bosch Power Tools 1 609 92A 7S5 | (17.05.2022)
