Português | 39

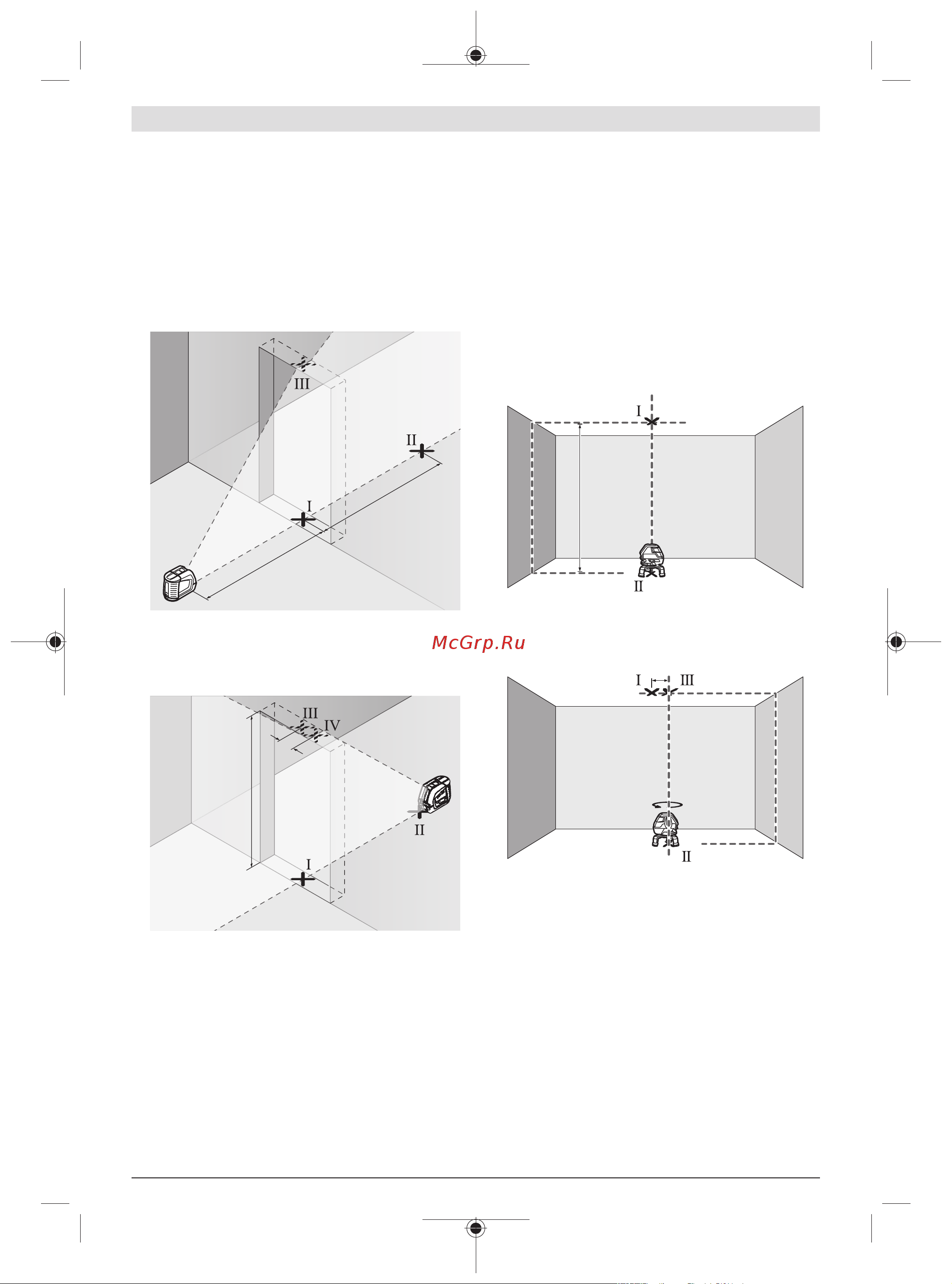

Verificar a precisão de nivelamento da linha vertical
Para o nivelamento é necessário um vão de porta, com no
mínimo 2,5 m de espaço de cada lado do vão (sobre chão
firme).
Coloque o instrumento de medição a uma distância de
2,5m do vão da porta sobre uma superfície firme e plana
(não num tripé). Selecione o modo de operação linhas
cruzadas com nivelamento automático. Oriente a linha
laser vertical para a abertura da porta e deixe o
instrumento de medição executar o nivelamento.
2,5 m
2,5 m
Marque o meio da linha vertical no chão do vão da porta
(ponto ), a 5 m de distância no outro lado do vão da
porta (ponto ) assim como no rebordo superior do vão
da porta (ponto ).
2 m
d
Rode o instrumento de medição em 180° e coloque-o no
outro lado do vão da porta diretamente por trás do ponto
. Deixe o instrumento de medição nivelar-se e alinhe a
linha laser vertical de forma a que o seu centro passe
exatamente pelos pontos e .
Marque o centro da linha laser no rebordo superior do vão
da porta como ponto .
Da diferença d dos dois pontos marcados e resulta
o desvio real do instrumento de medição do plano
vertical.
Medir a altura do vão de porta.
O desvio máximo permitido é calculado da seguinte maneira:
altura dupla da abertura da porta ×0,3mm/m
Exemplo: numa altura de abertura de porta de 2m o desvio
máximo pode ser
2×2m×±0,3mm/m=±1,2mm. Os pontos e podem
encontrar-se separados no máximo 1,2mm entre si.
Verificar a exatidão prumo
Para o controlo é necessária uma distância sobre solo firme
com uma distância de aprox. 5m entre solo e teto.
Monte o instrumento de medição na plataforma
rotativa(16) e coloque-o no chão. Selecione o modo
operação horizontal com nivelamento automático e deixe
o instrumento de medição executar o nivelamento.
5 m
Marque o centro do ponto de cruzamento superior das
linhas laser no teto (ponto). Marque também o centro do
ponto de prumada no chão (ponto).
180°
d
Rode o instrumento de medição em 180°. Posicione-o de
forma a que o centro do ponto de prumada se encontre
no ponto já marcado. Deixe o instrumento de medição
executar o nivelamento. Marque o centro do ponto de
cruzamento superior das linhas laser (ponto).
Da diferença d dos dois pontos marcados e no teto
resulta o desvio real do instrumento de medição do plano
vertical.
O desvio máximo permitido é calculado da seguinte maneira:
distância dupla entre chão e teto ×0,6mm/m.
Exemplo: numa distância entre chão e teto de 5m o desvio
máximo pode ser
2×5m×±0,6mm/m=±6mm. Os pontos e podem
encontrar-se separados no máximo 6mm entre si.
Bosch Power Tools 1 609 92A 7S5 | (17.05.2022)
