7

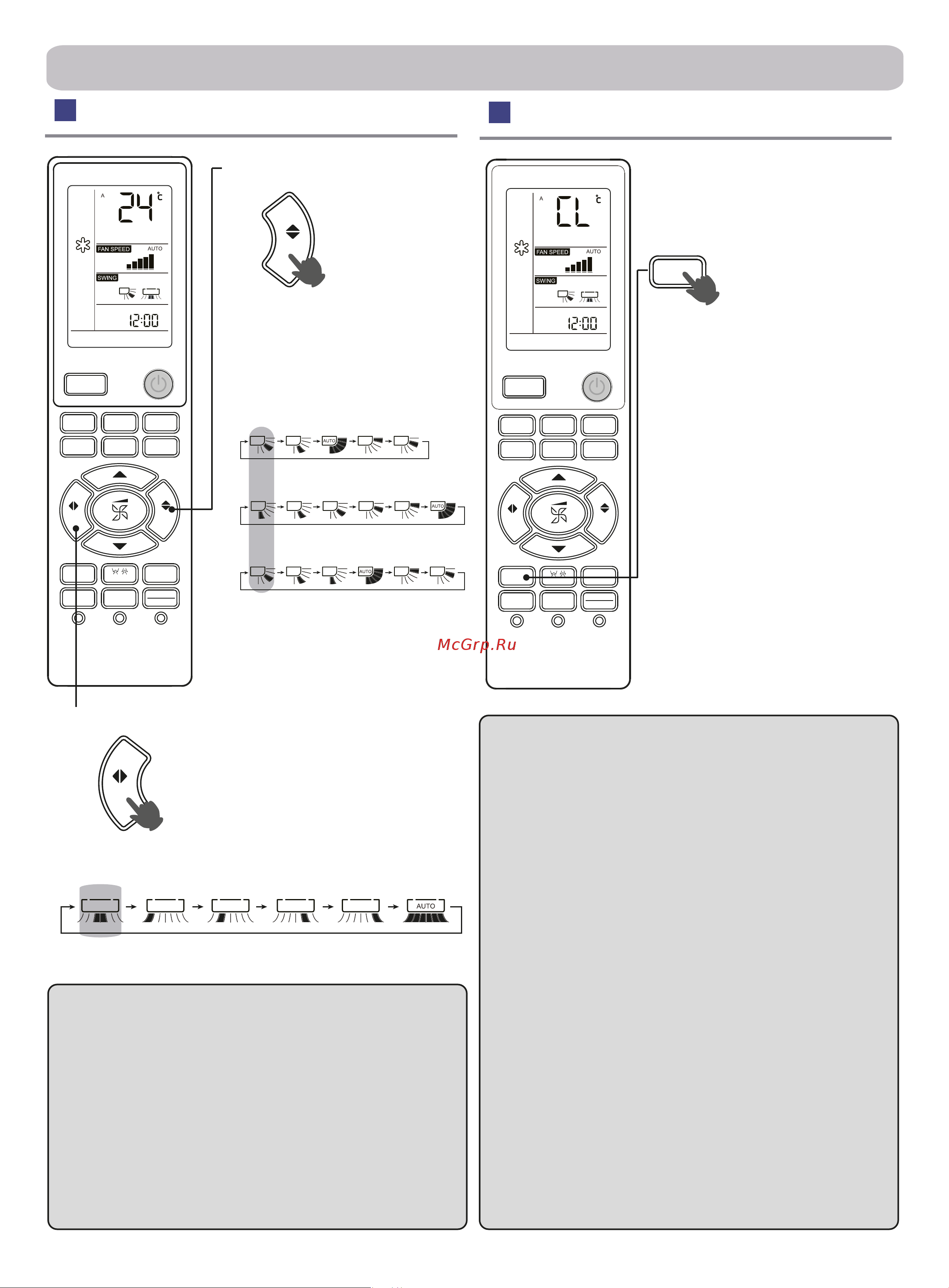

Управление жалюзи
ПРИМЕЧАНИЕ:
1.
Кнопка ЖАЛЮЗИ воздухо-
распределения
вверх/вниз.
2.
Кнопка ЖАЛЮЗИ возухораспределения вправо/влево
ОХЛАЖДЕНИЕ/ОСУШЕНИЕ/ВЕНТИЛЯЦИЯ:
ОБОГРЕВ
Исходная
позиция
АВТО
ПРИМЕЧАНИЕ:
Назначение функции:
Выбор и отмена функции:
РЕЖИМ I FEEL
СОН
ТИХИЙ
ТУРБО
ЗДОРОВЬЕ
ПОТОК
КОМФ
ВРЕМЯ ВРЕМЯ
ОК
ОТМЕНА
БЛОК
ПОДСВЕТКА
СБРОС
ВКЛ
ВЫКЛ
ФУНКЦИИ
СПЕЦ
САМО
ОЧИСТКА
ЭКО ДАТЧИК
ЖАЛЮЗИ
ЖАЛЮЗИ
Функция САМООЧИСТКА
ЖАЛЮЗИ
ЖАЛЮЗИ
САМО
ОЧИСТКА
Эксплуатация
РЕЖИМ I FEEL
СОН
ТИХИЙ
ВРЕМЯ ВРЕМЯ
ОК
ОТМЕНА
БЛОК
ПОДСВЕТКА
СБРОС
ВКЛ
ВЫКЛ
ТУРБО
ЗДОРОВЬЕ
ПОТОК
КОМФ
ФУНКЦИИ
СПЕЦ
САМО
ОЧИСТКА
ЭКО ДАТЧИК
ЖАЛЮЗИ
ЖАЛЮЗИ
При каждом нажатии кнопки направ-
ление воздухораспределения посред-
ством изменения позиционирования
горизонтальных жалюзи будет в
зависимости от заданного рабочего
режима меняться следующим
образом (индикация на дисплее):
При каждом нажатии кнопки направле-
ние воздухораспределения посред-
ством изменения позиционирования
вертикальных жалюзи будет в зависи-
мости от заданного рабочего режима
меняться следующим образом (индика-
ция на дисплее пульта):
Исходная
позиция
1. В условиях высокой влажности на выходном воздушном
отверстии кондиционера может образовываться конден-
сат, если все вертикальные жалюзи направлены влево
или вправо.
2. В режиме Охлаждения или Осушения не рекомендуется
удерживать горизонтальные жалюзи в нижнем положении
в течение длительного времени, чтобы избежать образо-
вание конденсата на корпусе блока.
3. Так как холодный воздух всегда стремиться опускаться
вниз, то для обеспечения лучшей циркуляции воздуха и
создания более комфортных условий в режиме Охлажде-
ния не следует направлять воздушный поток вниз.
Функция предназначена для автома-
тической очистки испарителя
Функция доступна через приложение
EVO APP.
Для активизации функции нажмите
кнопку САМООЧИСТКА на пульте.
После этого на дисплее пульта и
внутреннего блока появится значок
«CL». Действие функции, т.е. процесс
самоочистки испарителя продлится
максимум 21 минуту, затем прозвучит
двойной звуковой сигнал «Pi», что
означает окончание процесса самоо-
чистки, и кондиционер автоматически
перейдет в прежний рабочий режим.
Повторным нажатием кнопки САМОО-
ЧИСТКА функцию самоочистки
отменить самостоятельно нельзя. Для
этого нужно либо нажать кнопку
Вкл./Выкл.
1. Функцию самоочистки нельзя задействовать при работе
кондиционера по программе таймера или в режиме
«Комфортный сон».
2. После начала действия функции воздушный поток
может уменьшиться или даже отсутствовать, а также
может быть достаточно холодным.
3. В процессе выполнения самоочистки могут возникать
посторонние звуки, объясняющиеся расширением и
сжатием поверхностей под воздействием тепла или
холода.
4. Длительность отображения значка «CL» на дисплее
блока и пульта может различаться.
5. Если температура наружного воздуха ниже нуля, то при
выполнении функции самоочистки может появляться
код неисправности «F25», что является стандартной
функцией защиты. Необходимо выключить электропита-
ние кондиционера и через 10 секунд включить его снова.
6. Оптимальные условия для выполнения функции
самоочистки: температура воздуха в помещении 20 - 27
о
С, влажность 35 - 60%; температура наружного воздуха
25 - 38
о
С (летний период).
7. Поскольку процесс самоочистки требует обмерзания
поверхности теплообменника, необходимо иметь в виду,
что если влажность воздуха очень низкая (менее 20%),
достичь обмерзания очень сложно. Если же влажность
очень высокая (более 70%), обледенение будет слиш-
ком большим, и поэтому может возникнуть капеж
конденсата.
