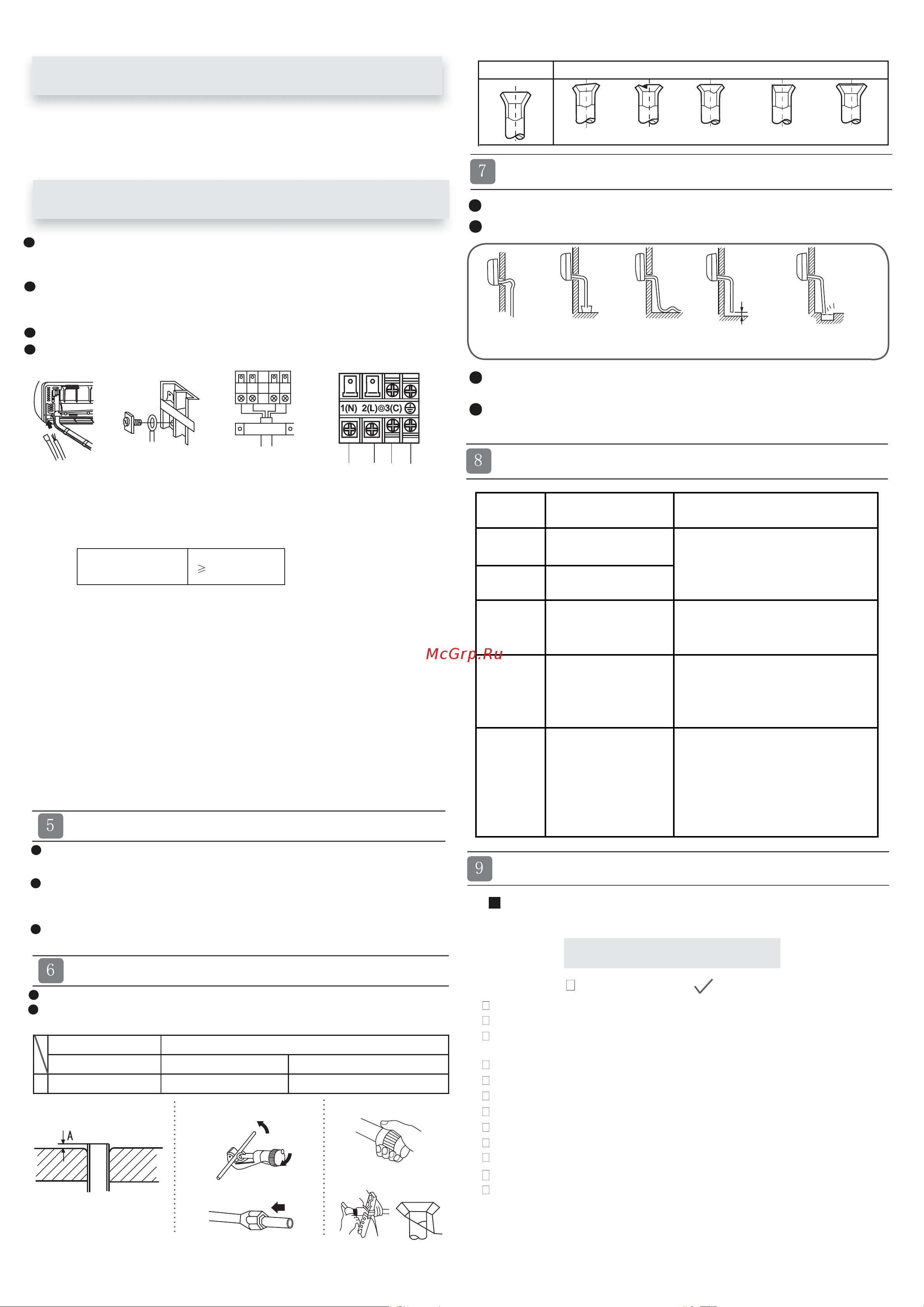

Haier HSU-24HFM203/R3(SDB) [16/50] Проверки после монтажа и тестирование

Еще раз проверьте уровень расположения шаблона подвесив нить с грузом в центральной верхней точке шаблона убедившись в правильности расположения монтажного шаблона надежно закрепите его на стене с помощью входящего в комплект поставки винта используя рулетку отметьте на стене месторасположение стенного отверстия а c 15

Крепеж монтажного шаблона на балочной перемычке или стойке 15

Монтаж внутреннего блока 15

Надежно закрепите на балочной перемычке или стойке прочную планку приобретается отдельно затем установите на этой планке монтажный шаблон 2 далее следуйте инструкциям приведенным в предыдущем разделе стандартная установка монтажной пластины шаблона на стене 15

Подвод труб сзади 15

Подвод труб слева или сзади с левой стороны 15

Подключение межблочного кабеля 15

Проложите соединительные трубы хладагента и дренажный шланг а затем стяните их лентой 15

Расположите по уровню монтажный шаблон на стене учитывая местонахождение в стенной конструкции балочных перемычек и стоек временно закрепите шаблон на стене одним винтом 2 15

Снятие внутреннего блока с монтажного шаблона 15

Согласно разметке выполните в стене отверстие диаметром 60мм с небольшим уклоном вниз по направлению к наружной поверхности стены установите заглушку отверстия после чего загерметизируйте ее шпатлев кой 15

Стандартная установка монтажного шаблона на стене 15

Установка монтажного шаблона и расположение отверстий 15

Фиксация внутреннего блока на монтажном шаблоне 15

Аварийная сигнализация 16

Для кондиционера должна быть предусмотрена отдельная силовая цепь с гнездом питания при использовании кондиционера в условиях высокой влажности следует устанавливать автоматический выключатель с защитой от токовых утечек в остальных случаях рекомендуется установка автоматического выключателя с защитой от токовой перегрузки 16

Дренажная линия 16

Дренажная линия всегда должна располагаться под уклоном вниз ниже показаны примеры неправильного монтажа дренажной линии 16

Налейте воду в дренажный поддон внутреннего блока и проверьте отводится вода ли через дренажную линию наружу если дренажный шланг проходит внутри помещения его следует покрыть теплоизоляцией 16

Обрезка и развальцовка труб хладагента 16

Объясните потребителю как пользоваться руководством по эксплуатации 16

Подключение межблочного кабеля до установки внутреннего блока 16

Подключение межблочного кабеля после установки внутреннего блока 16

При повреждении сетевого кабеля он должен быть заменен производи телем авторизованным сервисным центром или квалифицированным специалистом 2 тип используемого межблочного кабеля пвс ввг имп маркировка h07rn f 3 при перегорании предохранителя на плате управления его нужно заменить на новый типа т 5а 250vac для внутреннего блока 4 электромонтажные работы должны выполняться в соответствии с региональными нормами и правилами пуэ 5 вилка сетевого кабеля и гнездо питания должны быть легко доступны 6 в качестве прерывателя цепи электропитания кондиционера следует использовать выключатель с размыканием всех полюсов и расстояни ем между контактами при размыкании не менее 3 мм выключатель должен устанавливаться в стационарной проводке 16

При подключении кабеля соблюдайте аналогию маркировки и нумерации контактов на клеммных панелях внутреннего и наружного блоков несоблюдение этого правила может привести к некорректной работе кондиционера и повреждению его компонентов 16

Проверки после монтажа и тестирование 16

Пропустите межблочный кабель от наружного блока к левой стороне стенного отверстия через которое уже проведены трубы хладагента 2 выведите кабель с лицевой стороны подсоедините кабель сделав клеммную петлю 16

Пропустите межблочный кабель от наружного блока к отверстию в тыльной части корпуса внутреннего блока выведите кабель с лицевой стороны ослабьте клеммные винты на клеммной панели и полностью вставьте концы проводов кабеля в контактный блок а затем зафиксируйте контакты затянув винты слегка потяните кабель чтобы убедиться в его прочной фиксации после подключения кабеля закрепите кабель кабельным зажимом 16

Силовая цепь 16

Внимание 17

Для правильного и эффективного использования кондиционера 17

Замена дополнительного воздушного фильтра опция 17

Примечание 17

Уход за кондиционером 17

Ll1hctpyk 111111 no飞xhl 1ke 6eaonachoctl 1 18

Внимание 18

Для выполнения монтажа кондиционера обращайтесь в специализированный сервисный центр 18

Не пытайтесь установить кондиционер самостоятельно т к неправильный монтаж может привести удару электрическим током пожару протечкам воды 18

Предупреждение 18

Возможные неполадки 19

Инвертор 19

Контур хладагента кондиционера является герметичным 1 рабочий температурный диапазон d b по сухому термометру w b по мокрому термометру 19

Не закрывайте и не заграждайте воздухозаборное и воздуховыпуск ное отверстия кондиционера не вставляйте пальцы или какие либо иные предметы в воздухозаборное и воздуховыпускное отверстия кондиционера кондиционер нельзя использовать детям людям с ограниченными физическими сенсорными или умственными способностями а также людям не обладающим достаточным опытом и знаниями если вышеуказанные лица не находятся под наблюдением и инструктажем тех кто отвечает за их безопасность детям запреща ется играть с кондиционером 19

Нижеперечисленные ситуации не требуют обраще ния в сервисный центр 19

Предупреждения 19

При повреждении сетевого кабеля обратитесь к производителю в авторизованный сервисный центр или к квалифицированному специалисту для его замены 3 при перегорании предохранителя на плате управления его нужно заменить на новый типа т 5а 250v для внутреннего блока или типа т 5а 250v для наружного блока 4 электромонтажные работы должны выполняться в соответствии с региональными нормами и правилами пуэ 5 вилка сетевого кабеля и гнездо питания должны быть легко доступны 6 использованные батарейки пульта управления должны быть утилизированы в соответствии с действующими нормами 7 кондиционер не предназначен для использования детьми или людьми с ограниченными возможностями если они не находятся под наблюдением ответственных лиц 8 детям запрещается играть с кондиционером 9 сетевой кабель кондиционера должен использоваться только с подходящей для него вилкой 10 сетевой и межблочный кабели должны отвечать требованиям региональных стандартов 11 во избежание выхода кондиционера из строя сначала ост 19

Спецификация 19

Комнатные сплит системы кондиционирования воздуха наружный блок 20

Руководство по монтажу 20

Ka皿e 21

空白页面 21

Ochobhble npe qocrepelkeh陨no飞xh 1ke 6eaonachoct 1 22

Предупреждения 22

Храните данное руководство в легкодоступном для пользователя месте 22

Важная информация об ис пользуемом хладагенте соответствие европейским нормам 23

Внимание 23

6 13 23 36 60 24

R32 0 06 1 24 1 36 2 48 3 72 4 96 6 2 7 56 24

Внимание 24

Инструкции по технике безопасности при монтаже 24

Меры безопасности при погрузочно разгрузочных работах транспортировке хранении 24

Инструкции по обслуживанию 28

Перемещение блока на другую монтажную позицию 28

Техническое обслуживание компонентов 30

Пайка 31

Утилизация оборудования и регенерация хладагента 31

Выход воздуха 33

Дренажный шланг 33

Забор воздуха 33

Компрессор внутри блока 33

Монтажная схема соединения наружного и внутреннего блоков 33

Подключение труб и кабелей 33

Внимание 34

Инструкции по технике безопасности 34

Предупреждение 34

Внимание 35

Инструкции по технике безопасности 35

Инструкции по технике безопасности 36

Меры предосторожности при работе с оборудованием на фреоне r32 36

Предостережение 36

Проверки перед выполнением монтажа блока 36

Инструкции по технике безопасности 37

Перед выполнением тестирования 37

Перед установкой перемещением блока или выполнением электроподключения 37

Предупреждение 37

Внимательно ознакомьтесь с предостережениями по соблюдению техники безопасности приведенные в начале данного руководства 38

Инструмент материал назначение примечание 38

Инструменты для работы с хладагентом r32 следует хранить и применять таким образом чтобы не допускать попадания влаги и пыли в контур 38

Инструменты и материалы которые используются для работы с r22 или r407c а также могут быть использованы с r32 38

Инструменты и материалы которые используются для работы с r32 с некоторыми ограничениями 38

Инструменты и материалы которые нельзя использовать для работы с r32 38

Информация необходимая для ознакомления перед началом монтажа 38

Используются только для работы с r32 не используются с r22 или r407c 38

Необходимые инструменты и материалы 38

Необходимые проверки 38

Ознакомьтесь с данными касающимися контура хладагента и свойств используемого хладагента приведенными в сервисном руководстве 38

Предостережение 38

При взаимодействии хладагента с открытым пламенем например в случае утечки хладагента из системы образуется токсичный газ фтороводо родная кислота в связи с этим необходимо обеспечить хорошую вентиляцию рабочего места 38

При замене старого соединительного трубопровода новые межблочные линии необходимо устанавливать сразу же после демонтажа старых труб чтобы избежать попадания влаги в контур примеси хлора который содержится в старых гфху например в r22 могут ухудшить свойства холодильного масла применяющегося с новыми типами хладагентов 38

Приготовьте следующие инструменты и материалы необходимые для установки и сервисного обслуживания системы использующей хладагент r32 r410a 38

Проверьте какой тип хладагента используется в кондиционере данное оборудование предназначено для работы на хладагенте r32 38

Диаметр раструба при вальцовочном соединении только для труб типа о 39

Информация необходимая для ознакомления перед началом монтажа 39

Материал труб толщина стенки трубы 39

Накидная гайка 39

Спецификация труб 39

Тип используемых медных труб справочная информация 39

Вакуумирование 40

Вакуумный насос с обратным клапаном 40

Вакуумный насос стандартной производительности 40

Время вакуумирования 40

Действия при обнаружении утечек хладагента 40

Действия при остановке вакуумного насоса 40

Заправка хладагента 40

Информация необходимая для ознакомления перед началом монтажа 40

Причина 40

Проверка трубопровода хладагента на герметичность 40

Сравнение хладагентов r22 и r32 40

Требования к точности вакуумметра 40

280 550 510 130 160 313 41

338 614 590 114 324 41

353 697 628 130 355 41

W d h l1 l2 l3 41

Аксессуары 41

Выбор места установки наружного блока 41

Мм 300 мм 300 мм 150 мм 150 мм 41

Модель 41

Монтаж наружного блока 41

Установочные размеры 41

20н м 42

35н м 42

45 н м 42

55 н м 42

Внимание 42

Диаметр и толщина труб соединительного трубопровода 42

Методика соединения трубопроводов хладагента 42

Не допускайте попадания в трубу песка воды и прочих посторонних веществ 42

Установите накидную гайку на трубу затем выполните развальцовку 42

Чрезмерное усилие затяжки при отсутствии центровки может привести к повреждению резьбы и утечкам хладагента 42

Азот подается в систему под давлением 0 мпа 3 кгс с 43

Азот подается в систему под давлением 1 мпа 15 кгс с 43

Азот подается в систему под давлением 3 мпа 30 кгс с 43

В течение 24 х часов на данном этапе происходит выявление малых утечек 43

В течение 3 х минут 43

В течение 3 х минут на данном этапе происходит выявление значительных утечек 43

Выявление мест утечек при наличии падения давления проверьте все трубные соединения и элементы контура хладагента на наличие утечек на слух с помощью мыльного пенного раствора или течеискателя после обнаружения мест утечек устраните их пайкой или более плотным затягиванием накидных гаек проведите испытание на герметичность заново 43

По завершении работ по монтажу межблочных линий необходимо проверить контур хладагента на герметичность для выявления утечек опрессуйте контур используя баллон со сжатым азотом схема соединений при опрессовке системы азотом показана на нижеприведенном рисунке повышение давления в установке осуществляется ступенями пока не будет достигнута целевая величина давления с одновременным контролем герметичности стопорные вентили на газовой и жидкостной линиях должны быть полностью закрыты для предотвращения попадания азота в наружный блок закрытие штоков стопорных вентилей жидкостного и газового производится до подачи давления в систему 43

По истечении указанного времени проверьте падение давления в системе в случае отсутствия падения давления система является герметичной при его наличии выявите и устраните места утечек 43

При 24 х часовой опрессовке следует учитывать что изменение наружной температуры на 10с соответствует изменению давления в системе на 0 1мпа 0 1 кгс см2 поэтому его необходимо уравнивать до нужного уровня в течение всего хода испытания 43

Проверка трубопровода хладагента на герметичность 43

Вакуумирование выполняется с помощью вакуумного насоса 44

20 15 1 20 30 1 20 15 1 20 30 45

25 20 2 25 30 45

Выбор сечения сетевого и межблочного кабелей 45

Порядок подключения 45

Требования при проведении электромонтажных работ 45

Аварийная ситуация возможная причина 46

Блок включается сразу же после подачи на него электропитания рубильником без использования отдельного выключателя on в связи с этим перед началом проведения любых сервисных работ необходимо отключить блок от источника питания кондиционер имеет функцию авторестарта т е перезапуска системы после аварийного или случайного отключения электропитания 46

Внимание 46

Диагностика неисправностей наружного блока 46

Перед выполнением тестирования системы 46

После тестового функционирования системы в течение 30 минут проверьте следующие параметры давление всасывания в контрольной точке сервисного вентиля линии газа давление нагнетания в контрольной точке линии нагнетания компрессора разность температур воздуха на входе и выходе воздуха во внутреннем блоке 46

Тестирование 46

Убедитесь в том что нагреватель картера компрессора работал не менее 12 часов до запуска кондиционера это означает что сетевой рубильник должен быть включен заранее 46

Invertor f 47

U25s2sm3fa 1u35s2sm3fa 1u50s2sj3fa 1u70s2sj2fa 47

Технические характеристики 47

Гарантийный талон 48

727 233 30 00 моб 3210 050016 г алматы пр суюнбая 38а 49

998 71 207 10 01 49

Г минск ул орловская 40а офис 7 49

Официальное наименование город телефон для клиента адрес 49

Список асц может быть изменен актуальную информацию вы можете получить на нашем сайте www haier europe com 49

Www haierproff ru 50
