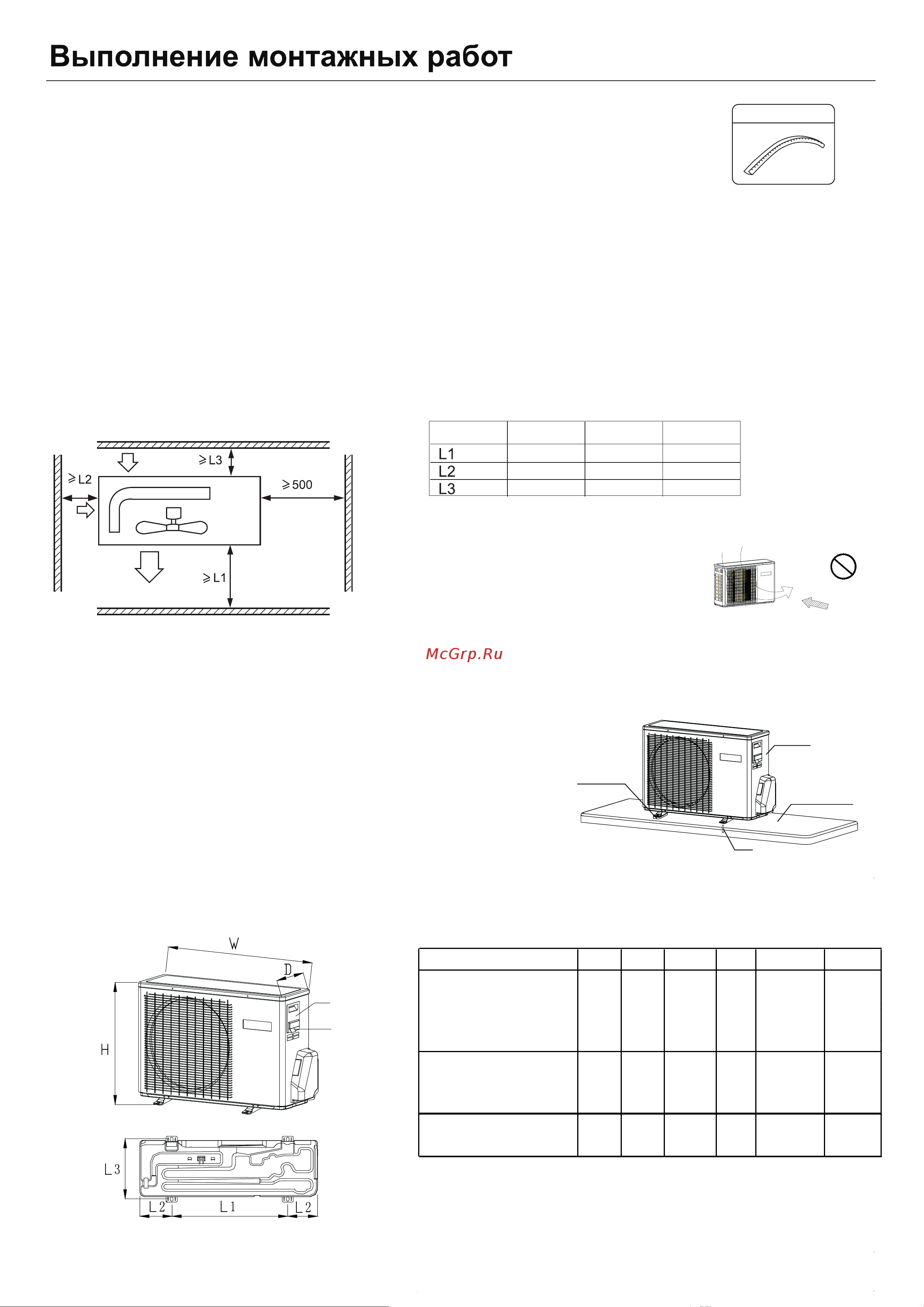

Haier HSU-24HFM203/R3(SDB) [41/50] Аксессуары
![Haier HSU-24HFM203/R3(SDB) [41/50] Аксессуары](/views2/2018924/page41/bg29.png)
W D H L1 L2 L3
800 280 550 510 130/160 313
820 338 614 590 114.2 324
890 353 697 628 130 355.5
20
ЗАПРЕЩЕНО
4. Установочные размеры (все размеры указаны в мм)
Гофра
1. Аксессуары
Гофра для предотвращения заламывания электрических проводов на острых углах.
2. Выбор места установки наружного блока
Место установки выбирается исходя из пожеланий заказчика, но одновременно должно удовлетворять следующим
требованиям:
● Наличие свободного воздухообмена.
● Отсутствие тепловыделений от других источников тепла.
● Возможность отвода дренажной воды.
● Выходящий теплый воздух и производимый шум наружного блока не должны мешать людям и сооружениям по соседству.
● Место установки должно быть защищено от снежных заносов и обильного снегопада.
● Отсутствие препятствий на пути забора и выпуска воздуха из блока.
● Место установки должно быть защищено от сильных порывов ветра.
● Место установки не должно быть огорожено с 4-х сторон какими-либо конструкциями (мин. монтажный зазор от верхней панели агрегата составляет
1 м).
● В местах, в которых возможно образование замкнутой циркуляции воздуха, необходимо предусмотреть наличие вентиляционных жалюзи.
● При установке нескольких кондиционеров соблюдайте необходимые монтажные зазоры между сторонами забора воздуха соседних наружных
блоков во избежание замкнутой циркуляции воздуха.
Монтажные и сервисные зазоры
Забор воздуха
Выход воздуха
Зона
обслужива-
ния
Забор воздуха
Направление
ветра
Выход
воздуха
Примечание:
(1) Закрепите все фиксируемые детали крепежными винтами.
(2) Воздуховыпускное отверстие не должно быть подвержено
влиянию сильного ветра.
(3) Мин. монтажный зазор от верхней поверхности агрегата
составляет 1 м.
(4) Блок не должен быть огорожен какими-либо конструкция-
ми.
(5) При установке в местах, подверженных сильным порывам
ветра нагнетательное отверстие не должно располагаться
с наветренной стороны.
3. Монтаж наружного блока
Закрепите блок на монтажной позиции должным образом исходя из выбранного места
установки.
● Размеры фундаментной плиты должны обеспечивать возможность надежного
крепления агрегата анкерными болтами.
● Фундаментная плита должна быть установлена достаточно глубоко в грунте .
● Угол наклона блока относительно горизонтальной плоскости не должен превышать 3
градусов.
● Запрещено устанавливать блок непосредственно на земле. Удостоверьтесь, что
свободный зазор между опорной поверхностью и дренажным отверстием в нижней
панели блока обеспечивает беспрепятственность отвода конденсата.
Наружный блок
Анкерный болт
Резиновый
виброизолятор
Бетонная
фундаментная
плита
Электрическая
секция
Кабельное
отверстие
Модель
ВарВариантВариант Расстояниояниеояниеояниее е
Без препятствий Без препятствий
Без препятствий
300 мм 300 мм
300 мм150 мм 150 мм
500 мм
HSU-09HFXXX
HSU-12HFXXX
1U25S2SM3FA
1U35S2SM3FA
HSU-18HFXXX
1U50S2SJ3FA
HSU-24HFXXX
1U70S2SJ2FA
Монтаж наружного блока
