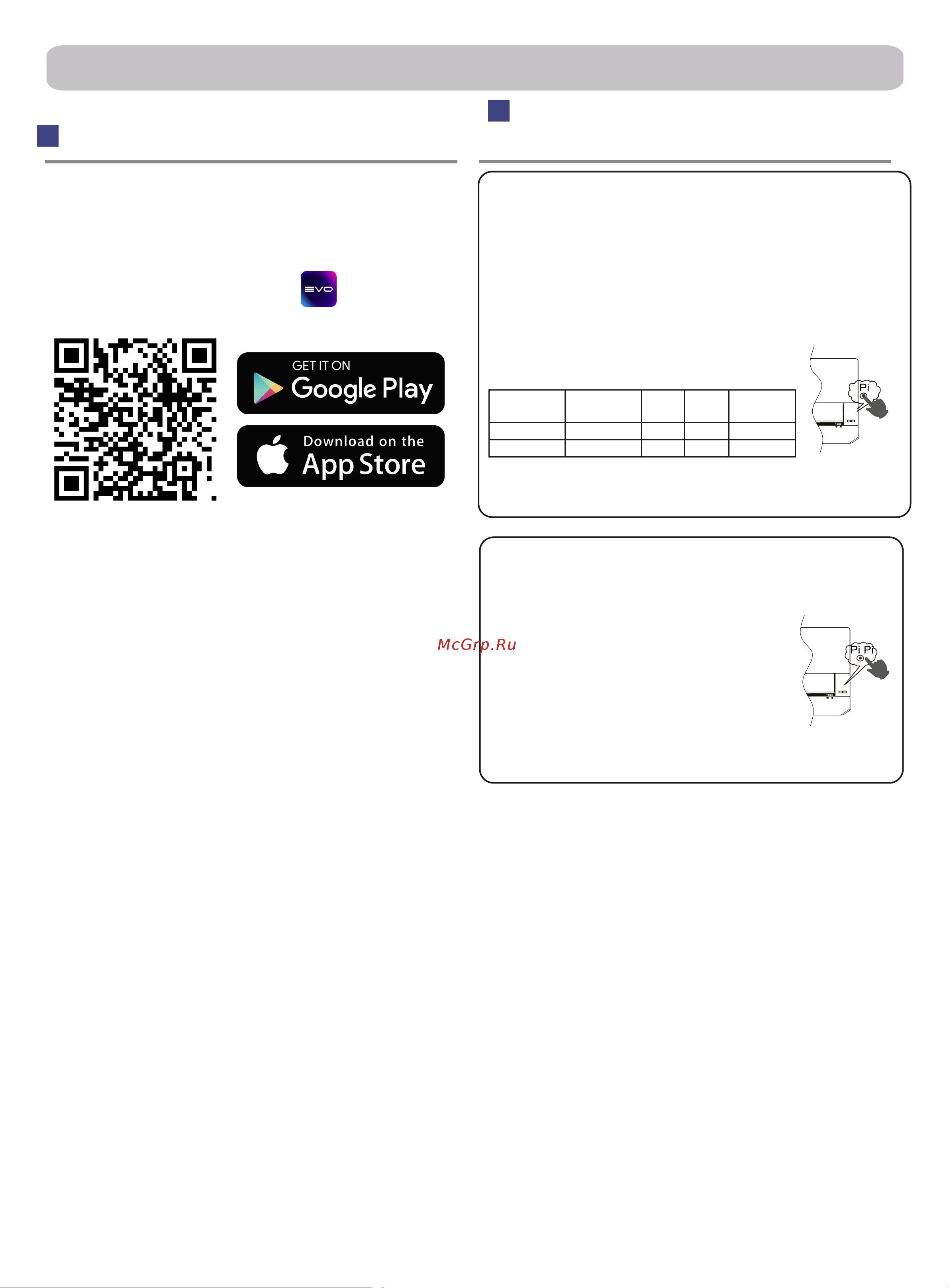

Haier HSU-24HFM203/R3(SDB) [12/50] Подключение кондиционера к wi fi
![Haier HSU-24HFM203/R3(SDB) [12/50] Подключение кондиционера к wi fi](/views2/2018924/page12/bgc.png)
9
Включение/Выключение без пульта ДУ:
Выше 24 ºC 24 ºC Нет Авто ОХЛАЖД.
Ниже 24 ºC 24 ºC Нет Авто ОБОГРЕВ
●
Функция тестирования:
Подключение кондиционера к Wi-Fi
Эксплуатация
ВКЛ/ВЫКЛ и тестирование
без использования пульта
Несколько важных советов:
Убедитесь, что частота домашней сети Wi-Fi
составляет 2,4 ГГц. Это можно проверить в настройках
вашего роутера.
Проверьте, включены ли Bluetooth и функция определения
геолокации на вашем смартфоне.
Убедитесь, что ваш кондиционер находится в зоне
покрытия вашей сети.
Подойдите поближе к своему кондиционеру.
● Данной функцией можно воспользоваться, если пульт ДУ
неисправен, (например, разряжены батарейки) или утерян.
● Для включения кондиционера нажмите на кнопку «аварийного
включения» на передней панели внутреннего блока. При этом
прозвучит одиночный звуковой сигнал («Pi»), подтверждающий
включение кондиционера в режим автоматического поддержания
температуры.
● При первом включении без пульта кондиционер будет автомати-
чески менять режимы Охлаждения и Обогрева в зависимости от
текущей температуры внутри помещения
(см. таблицу).
Температура в
помещении
Температур-
ная уставка
Работа по
таймеру
Скорость
вентилят.
Рабочий
режим
При «аварийном включении» кондиционера невозможно поменять
температурную уставку и скорость вентилятора, а также использо-
вать режим Осушения или программу таймера.
Для запуска функции тестирования используйте ту же кнопку на
панели внутреннего блока, что и при аварийном включении.
● Функцию тестирования следует использовать для проверки
работоспособности кондиционера в условиях,
когда температура в помещении не выше 16°C.
При других условиях функцию тестирования
активизировать нельзя.
● Нажмите на кнопку «аварийного включения» и
удерживайте ее более 5 секунд (при этом Вы
услышите двойной звуковой сигнал «Pi-Pi»), после
этого отпустите кнопку «аварийного включения».
● Функция тестирования выполняется в режиме Охлаждения при
высокой скорости вентилятора.
Подключите кондиционер к Wi-Fi и вы сможете удаленно
управлять вашим устройством.
Для этого:
1. Загрузите приложение evo.
2. Откройте приложение evo, создайте новую учетную
запись или авторизуйтесь.
3. Перейдите в раздел «Дом», нажмите кнопку
«Добавить устройство», либо кнопку «+» в верхнем
правом углу.
4. Включите кондиционер и переведите его в режим
подключения, удерживая кнопку «Вкл / Выкл» на
пульте дистанционного управления в течении 5
секунд. Далее приложение должно найти и
определить ваше устройство.
5. Следуйте инструкциям в приложении, чтобы
завершить настройку.
