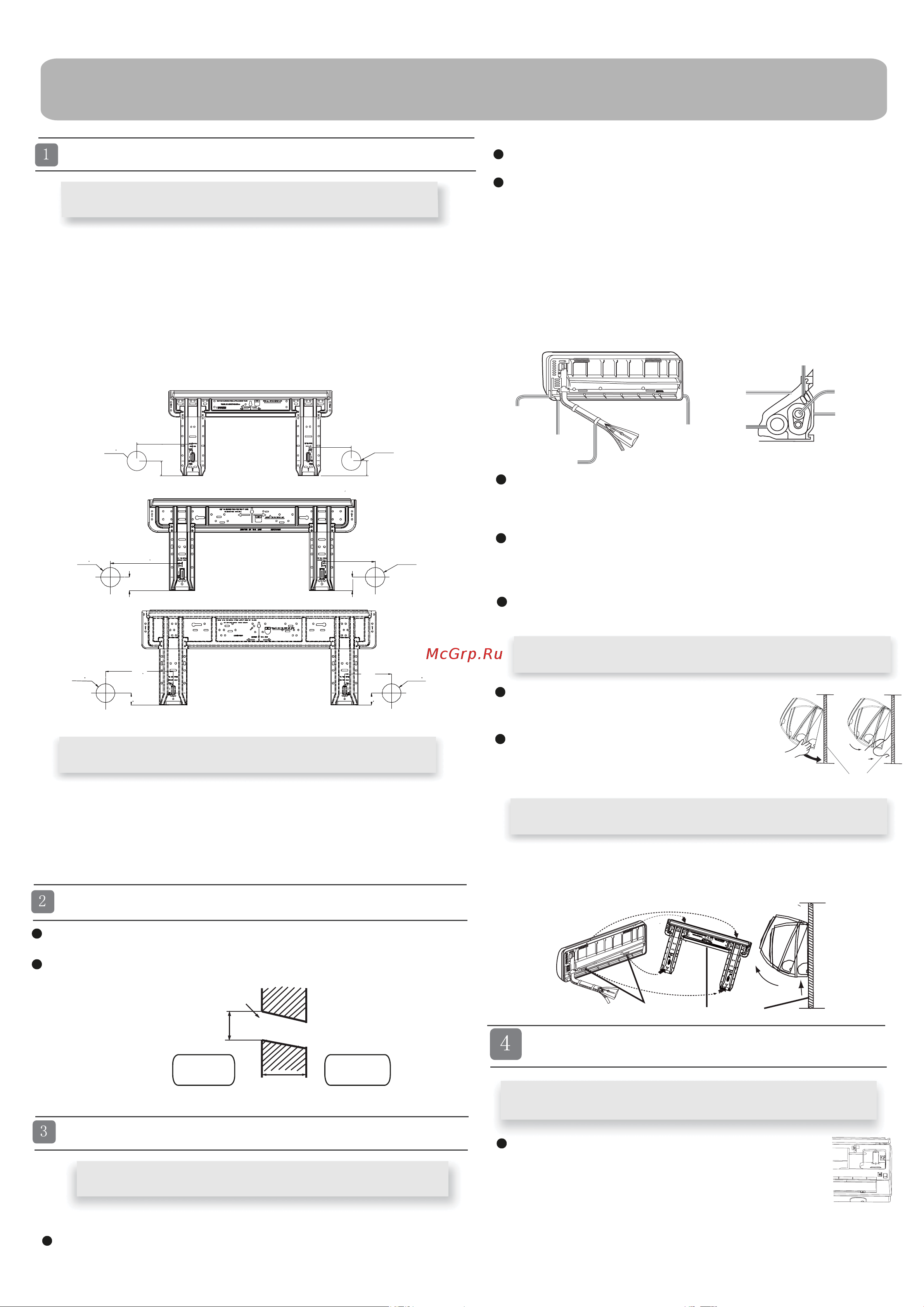

Haier HSU-24HFM203/R3(SDB) [15/50] Монтаж внутреннего блока
![Haier HSU-24HFM203/R3(SDB) [15/50] Монтаж внутреннего блока](/views2/2018924/page15/bgf.png)
12
Согласно разметке выполните в стене отверстие диаметром 60мм с
небольшим уклоном вниз по направлению к наружной поверхности стены.
Установите заглушку отверстия, после чего загерметизируйте ее шпатлев-
кой.
Монтаж внутреннего блока
Крепеж монтажного шаблона на балочной
перемычке или стойке
Установка монтажного шаблона и расположение отверстий
Заглушка для
подвода труб справа
Стянуть клейкой лентой
[Другие направления подвода труб ]
Выполнение сквозного отверстия в стене
Прокладка коммуникационных линий
Монтаж внутреннего блока
[ Подвод труб сзади ]
[ Подвод труб слева или сзади с левой стороны]
Монтажный шаблон
Скобы
Теплоизоляция
Дренажный
шланг
Трубы
хладагента
Трубная
опорная
панель
Межблочный кабель
Внутри
помещения
Снаружи
Ø60мм
Отверстие в стене
Толщина стены
Стенное отверстие в разрезе
Стандартная установка монтажного шаблона на
стене
Фиксация внутреннего блока на монтажном
шаблоне
Снятие внутреннего блока с монтажного шаблона
Подключение межблочного кабеля
Снятие крышки электрической коробки
1. Расположите по уровню монтажный шаблон на стене, учитывая
местонахождение в стенной конструкции балочных перемычек и стоек.
Временно закрепите шаблон на стене одним винтом.
2.
3.
Еще раз проверьте уровень расположения шаблона, подвесив нить с
грузом в центральной верхней точке шаблона. Убедившись в
правильности расположения монтажного шаблона, надежно закрепите
его на стене с помощью входящего в комплект поставки винта.
Используя рулетку, отметьте на стене месторасположение стенного
отверстия А/C.
1. Надежно закрепите на балочной перемычке или стойке прочную планку
(приобретается отдельно). Затем установите на этой планке монтажный
шаблон.
2. Далее следуйте инструкциям, приведенным в предыдущем разделе
«Стандартная установка монтажной пластины-шаблона на стене».
Проложите соединительные трубы хладагента и дренажный шланг, а затем
стяните и
х лентой.
При подводе труб слева вырежьте кусачками в корпусе блока
имеющуюся заглушку для соответствующего отверстия.
При подводе труб сзади с левой стороны блока: согните трубы по
направлению к маркировке соответствующего отверстия. Маркировка
выполнена на теплоизоляции блока.
1. Вставьте дренажный шланг в гнездо теплоизоляции внутреннего
блока.
2. Пропустите межблочный кабель от наружного блока к отверстию в
тыльной части корпуса внутреннего блока. Выведите кабель с
лицевой стороны. Подсоедините кабель.
3. Смажьте поверхность развальцованных фасок труб холодильным
маслом, а затем соедините трубы. Плотно покройте соединение
труб теплоизоляцией и стяните клейкой лентой.
Заглушка для
подвода труб сзади
Заглушка для
подвода труб слева
Межблочный кабель и дренажный шланг свяжите в пучок с трубами
хладагента, используя изоляционную ленту.
Вырежьте кусачками имеющуюся заглушку в корпусе блока в
соответствии с выбранным направлением подвода труб. Согните
трубы, направляя их к отверстию в стене. Соблюдайте осторож-
ность, чтобы при сгибе избежать заломов труб.
Подсоедините межблочный кабель, а затем вытяните его и
подведите к теплоизоляции соединительного пучка.
Повесьте блок на монтажном шаблоне, используя
верхние пазы. Подвигайте блок в стороны, чтобы
убедиться в его надежной фиксации.
Для того, чтобы зафиксировать блок на монтаж-
ном шаблоне, приподнимите блок, удерживая его
снизу наклонно, а затем потяните его перпендику-
лярно вниз.
Монтажный шаблон
При необходимости снятия внутреннего блока с монтажного шаблона
приподнимите блок рукой так, чтобы высвободить крепежные скобы.
Затем слегка потяните низ корпуса вверх и на себя. Приподнимайте
блок наклонно до тех пор, пока он не отсоединится от монтажного
шаблона.
Снимите крышку электрической секции, расположенную
в правом нижнем углу внутреннего блока, а затем
снимите планку кабельного зажима, вывинтив фиксиру-
ющие винты.
A=170мм
C=130мм
B=
Ø60мм
D=47мм
A=195мм
C=165мм
B=
Ø60мм
B=Ø60мм
B=
Ø60мм
D=41,5мм
D=41,5мм
A=218мм
C=151мм
B=
Ø60мм
B=
Ø60мм
D=38,5мм
D=38,5мм
D=47мм
9K/12K
(25/35)
18K
(50)
24K
(70)
