Haier HSU-24HFM203/R3(SDB) [11/50] Эксплуатация
![Haier HSU-24HFM203/R3(SDB) [11/50] Эксплуатация](/views2/2018924/page11/bgb.png)
8
ПРИМЕЧАНИЕ:
РЕЖИМ I FEEL
СОН
ТИХИЙ
ТУРБО
ЗДОРОВЬЕ
ПОТОК
КОМФ
ВРЕМЯ ВРЕМЯ
ОК
ОТМЕНА
БЛОК
ПОДСВЕТКА
СБРОС
ВКЛ
ВЫКЛ
ФУНКЦИИ
СПЕЦ
САМО
ОЧИСТКА
ЭКО ДАТЧИК
ЖАЛЮЗИ
ЖАЛЮЗИ

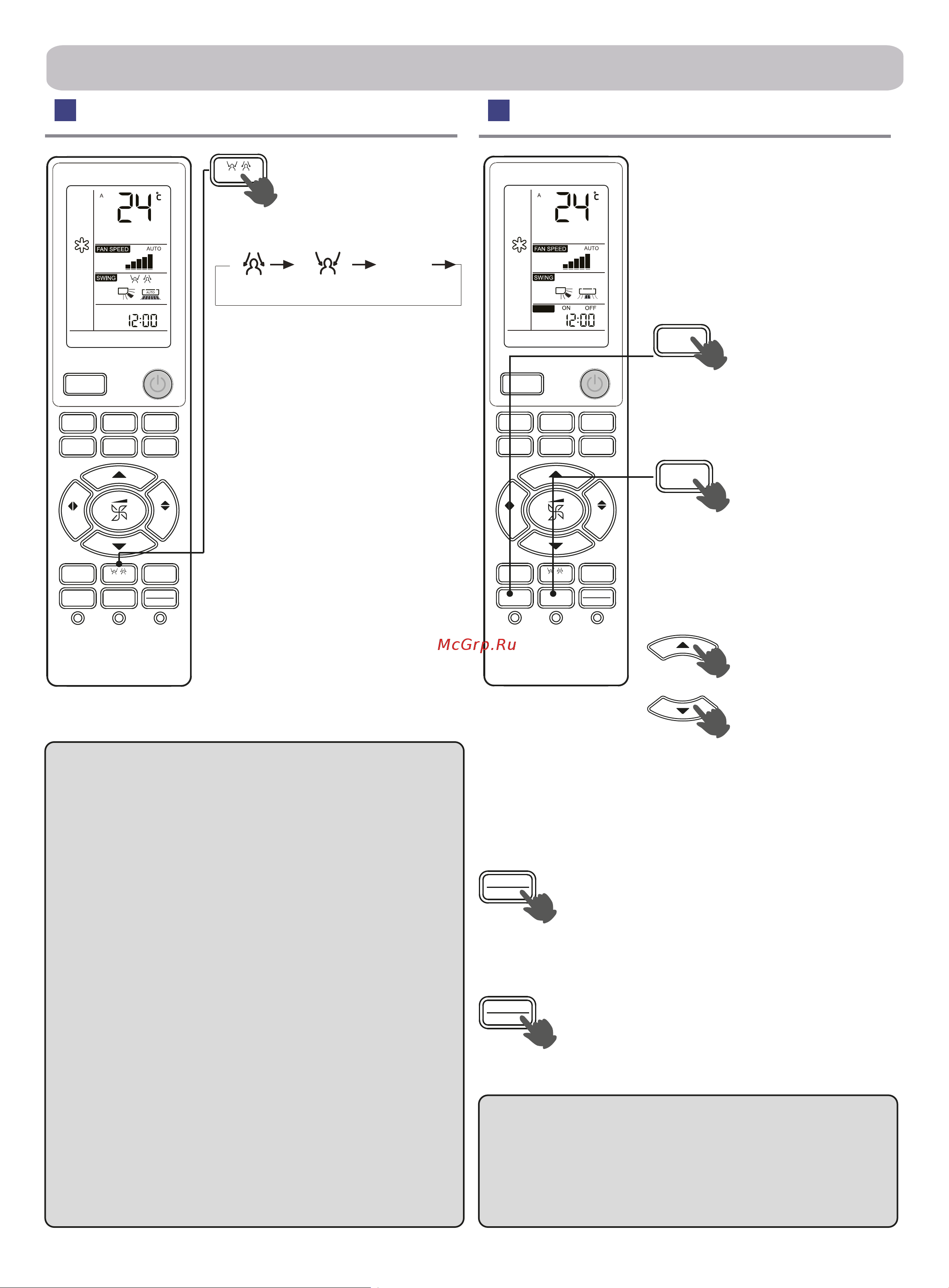

Функция ЭКО ДАТЧИК
Выкл.
Эксплуатация
Работа по программе таймера
TIMER
РЕЖИМ I FEEL
СОН
ТИХИЙ
ТУРБО
ЗДОРОВЬЕ
ПОТОК
КОМФ
ВРЕМЯ ВРЕМЯ
ОК
ОТМЕНА
БЛОК
ПОДСВЕТКА
СБРОС
ВКЛ
ВЫКЛ
ФУНКЦИИ
СПЕЦ
САМО
ОЧИСТКА
ЭКО ДАТЧИК
ЖАЛЮЗИ
ЖАЛЮЗИ
1.
2.
Установка требуемого времени.
3.
Подтверждение заданного значения.
L
4.
Отмена программы таймера.
L
,
ПРИМЕЧАНИЕ:
TIMER
РЕЖИМ I FEEL
СОН
ТИХИЙ
ТУРБО
ЗДОРОВЬЕ
ПОТОК
КОМФ
ВРЕМЯ ВРЕМЯ
ОК
ОТМЕНА
БЛОК
ПОДСВЕТКА
СБРОС
ВКЛ
ВЫКЛ
ФУНКЦИИ
СПЕЦ
САМО
ОЧИСТКА
ЭКО ДАТЧИК
ЖАЛЮЗИ
ЖАЛЮЗИ
ЭКО ДАТЧИК
ВРЕМЯ
ВКЛ
ВРЕМЯ
ВЫКЛ
ОК
ОТМЕНА
ОК
ОТМЕНА
Нажмите кнопку ЭКО ДАТЧИК
При каждом нажатии кнопки иконка
функции будет меняться следующим
образом:
Интеллектуальный датчик может
автоматически определять место-
расположение человека и в зависи-
мости от выбранной пользователем
настройки позволяет направлять
воздушный поток на человека в
соответствии с его передвижением
(сопровождающий поток - «на
себя») или наоборот - направлен-
ный так, чтобы избежать непосред-
ственного попадания на человека
(обводящий поток - «от себя»).
Экодатчик автоматически обнаружи-
вает людей для повышения энерго-
эффективности. Если в комнате
никого нет, через 20 минут кондици-
онер переходит в режим энергосбе-
режения.
Эко-датчик регистрирует изменения инфракрасного излучения от
тела человека. Ниже перечислены условия, при которых
показания датчика могут быть неточными:
1. Высокая температура в помещении, приближающаяся к
температуре человеческого тела.
2 На людях надето много одежды, либо кто-то лежит на спине
или животе.
3. Скорость перемещения людей превышает чувствительность
датчика.
4. Высокая активность домашних животных, частое движение
штор или других предметов в помещении под действием ветра.
5. Движущаяся цель находится вне пределов диапазона обнару-
жения датчиком.
6. Левый или правый торец внутреннего блока расположен
слишком близко к стене.
7. Попадание прямых солнечных лучей в помещение.
8. Кондиционер работает в помещении, подверженном слишком
резким перепадам температуры воздуха.
Также, если человек находится на границе пересечения зон двух
или трех воздушных потоков, то при выборе опции «сопровожда-
ющий поток», воздух направляется соответственно в эти зоны
или автоматически отбрасывается. При выборе опции «обводя-
щий поток» воздух кондиционера будет направляться в обход
этих зон или автоматически отбрасываться.
Перед использованием функции таймера
настройте часы реального времени
(CLOCK). С помощью таймера можно
запрограммировать автоматическое
включение или выключение кондиционе-
ра. Например, включение перед тем, как
Вы проснетесь утром или перед тем, как
вернетесь домой, а выключение - после
того, как ляжете спать.
Выберите требуемый рабочий
режим.
Нажмите кнопку ВРЕМЯ
ВКЛ.
На дисплее пульта будет мигать
«TIMER ON».
Установите требуемое время включе-
ния.
Нажмите кнопку ВРЕМЯ
ВЫКЛ.
На дисплее пульта будет мигать
«TIMER OFF».
Установите требуемое время выключе-
ния.
При каждом нажатии кнопки происходит увеличение или
уменьшение значения времени на 1 минуту. При удержива-
нии кнопки выполняется быстрое изменение значения.
Включение/выключение по таймеру можно запрограммиро-
вать на сутки (24 часа).
После установки требуемого значения времени
Включения или Выключения по таймеру нажми-
те кнопку ОК/ОТМЕНА для подтверждения
заданного времени и сохранения его в програм-
ме таймера. ВРЕМЯ ВКЛ и ВРЕМЯ ВЫКЛ после
этого мигать перестанут.
Нажмите кнопку ОК/ОТМЕНА, после чего на
дисплее исчезнет отображение времени по
таймеру.
После замены батареек или сбоя подачи питания настрой-
ки таймера следует переустановить. В соответствии с
последовательностью настроек - ТАЙМЕР ВКЛ или
ТАЙМЕР ВЫКЛ кондиционер будет сначала включаться, а
затем выключаться, либо выключаться, а затем включать-
ся.
