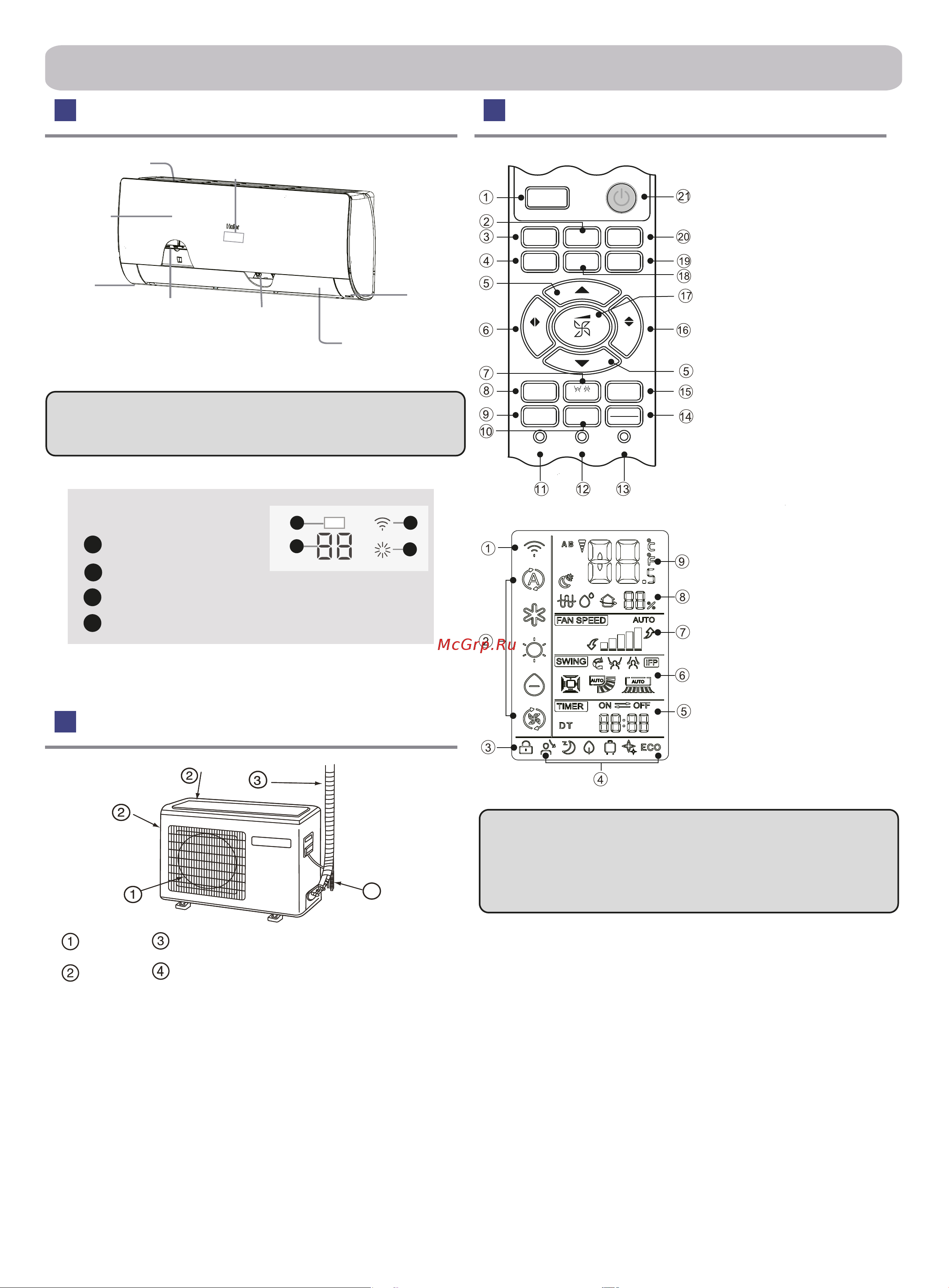

Haier HSU-24HFM203/R3(SDB) [4/50] Основные части кондиционера
![Haier HSU-24HFM203/R3(SDB) [4/50] Основные части кондиционера](/views2/2018924/page4/bg4.png)
1
1. Кнопка режима ТИХИЙ
2. Кнопка функции I FEEL
3. Кнопка РЕЖИМ (выбор режима)
4. Кнопка функции ЗДОРОВЬЕ
5. Кнопка ТЕМП+/-
6. Кнопка ЖАЛЮЗИ (вправо/влево)
7. Кнопка ЭКО ДАТЧИК
8. Кнопка функции САМООЧИСТКА
9. Кнопка таймера ВРЕМЯ ВКЛ
10. Кнопка таймера ВРЕМЯ ВЫКЛ
11. Кнопка блокировки БЛОК
12. Кнопка ПОДСВЕТКА
13. Кнопка СБРОС
14. Кнопка ОК/ОТМЕНА
15. Кнопка СПЕЦ ФУНКЦИИ
16. Кнопка ЖАЛЮЗИ (вверх/вниз)
17. Кнопка выбора скорости вентилятора
18. Кнопка СОН
19. Кнопка режима ТУРБО
20. Кнопка КОМФ ПОТОК
21. Кнопка ВКЛ/ВЫКЛ
1. Wi-Fi-управление
2. Иконки рабочего режима
3. Индикатор блокировки пульта
4. Иконки статуса функций
5. Индикаторы:
- включение по таймеру ВРЕМЯ ВКЛ
- выключение по таймеру ВРЕМЯ ВЫКЛ
- реальное время CLOCK
6. Иконка работы ЖАЛЮЗИ
- ЖАЛЮЗИ - вверх/вниз
- ЖАЛЮЗИ вправо/влево
7. Индикатор скорости вентилятора
FAN SPEED
8. Значение влажности
9. Значение температуры
Основные части кондиционера
Наружный блок
Внутренний блок Беспроводной пульт ДУ
ВЫХОД
ЗАБОР
ВОЗДУХА
ПОДКЛЮЧЕНИЕ ТРУБНЫХ ЛИНИЙ
И ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ
ДРЕНАЖНЫЙ ШЛАНГ
ПРИМЕЧАНИЕ:
1 4
2
Дисплей блока
1
Приёмник ИК-сигнала
3
2
3
Температурная уставка
Индикатор рабочего режима
4
Wi-Fi управление
РЕЖИМ I FEEL
СОН
ТИХИЙ
ВРЕМЯ ВРЕМЯ
ОК
ОТМЕНА
БЛОК
ПОДСВЕТКА
СБРОС
ВКЛ
ВЫКЛ
ТУРБО
ЗДОРОВЬЕ
ПОТОК
КОМФ
ФУНКЦИИ
СПЕЦ
САМО
ОЧИСТКА
ЭКО ДАТЧИК
ЖАЛЮЗИ
ЖАЛЮЗИ
4
Забор воздуха
Лицевая панель
Выход воздуха
Дисплей (внутри)
Воздушный фильтр
(за панелью)
Вертикальные жалюзи
(регулирование потока
вправо/влево)
Горизонтальные
жалюзи (регулирова-
ние потока вверх/вниз -
нельзя регулировать вручную)
Кнопка
Вкл./Выкл.
Примечание: В зависимости от модели внешний вид
фронтальной панели поставляемого блока может
отличаться от показанной на рисунке.
Рисунок приведен только для общей информации.
Поставляемый блок может отличаться от показан-
ного на рисунке.
ИКОНКИ И ИНДИКАТОРЫ
1. Для некоторых моделей индикация влажности недоступна.
2. Если в кондиционере предусмотрена функция WI-FI-управления, нажмите
на пульте кнопку Вкл./Выкл. и удерживайте ее 5 сек, чтобы активизировать
Wi-Fi привязку. После задействования режима привязки сигнала приложе-
ние APP укажет дальнейшие действия.
