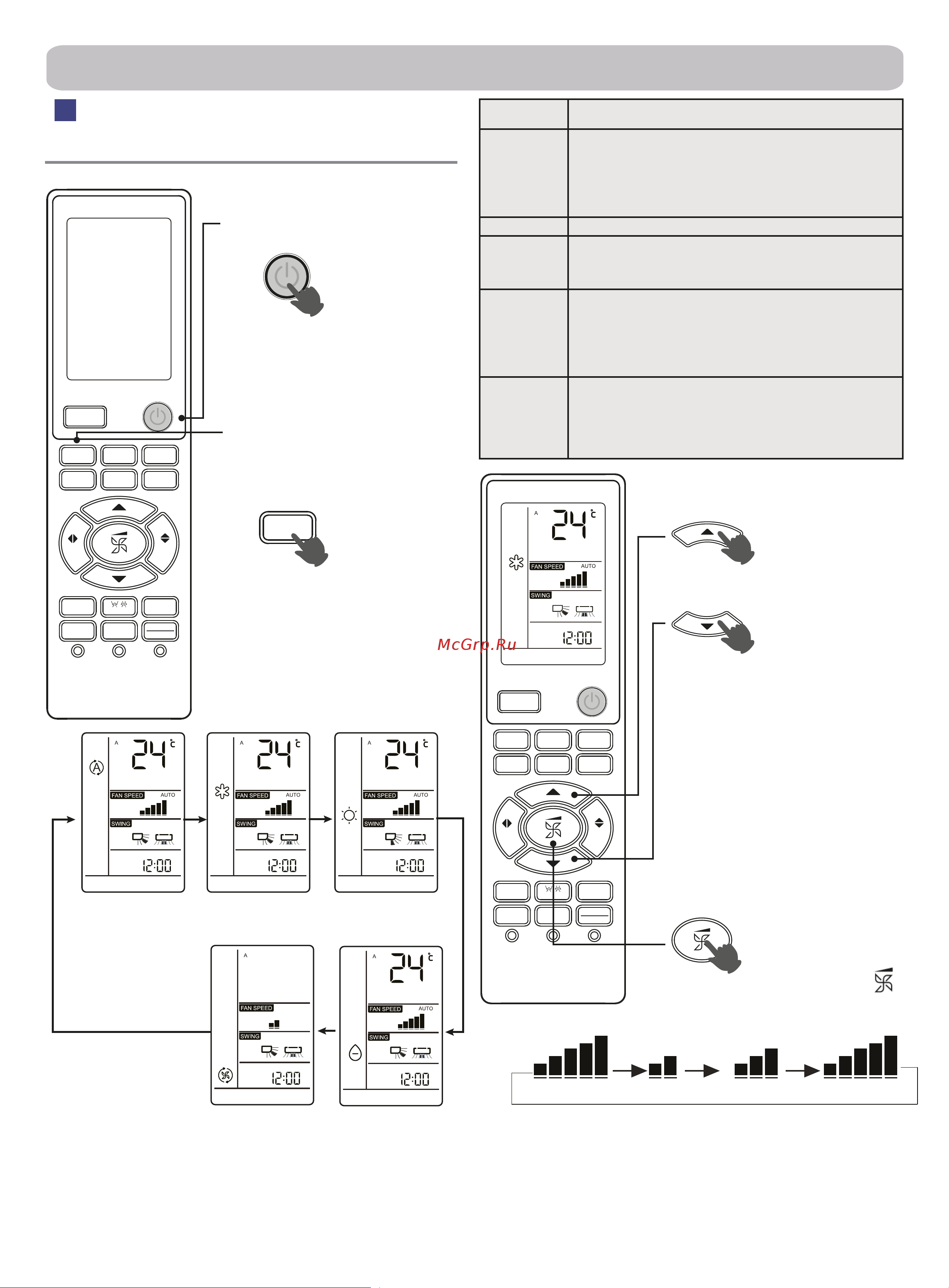

Haier HSU-24HFM203/R3(SDB) [6/50] Эксплуатация
![Haier HSU-24HFM203/R3(SDB) [6/50] Эксплуатация](/views2/2018924/page6/bg6.png)
3
Режимы АВТО, ОХЛАЖДЕНИЕ,
ОБОГРЕВ, ОСУШЕНИЕ, ВЕНТИЛЯЦИЯ
РЕЖИМ I FEEL
СОН
ТИХИЙ
ВРЕМЯ ВРЕМЯ
ОК
ОТМЕНА
БЛОК
ПОДСВЕТКА
СБРОС
ВКЛ
ВЫКЛ
ТУРБО
ЗДОРОВЬЕ
ПОТОК
КОМФ
ФУНКЦИИ
СПЕЦ
САМО
ОЧИСТКА
ЭКО ДАТЧИК
ЖАЛЮЗИ
ЖАЛЮЗИ
COOL
DRYFAN
HEATAUTO
1.
Включите кондиционер.
2.
РЕЖИМ
ПОЯСНЕНИЕ
АВТО
ОХЛАЖДЕНИЕ
ОСУШЕНИЕ
ОБОГРЕВ
ВЕНТИЛЯ-
ЦИЯ
3.
После задания уставки кондиционер
начнет работать таким образом,
чтобы обеспечить соответствие
температуры в помещении уставке,
показанной на дисплее.
4.
Установка скорости вентилятора
РЕЖИМ I FEEL
СОН
ТИХИЙ
ВРЕМЯ ВРЕМЯ
ОК
ОТМЕНА
БЛОК
ПОДСВЕТКА
СБРОС
ВКЛ
ВЫКЛ
ТУРБО
ЗДОРОВЬЕ
ПОТОК
КОМФ
ФУНКЦИИ
СПЕЦ
САМО
ОЧИСТКА
ЭКО ДАТЧИК
ЖАЛЮЗИ
ЖАЛЮЗИ
AUTO
LOW MID HI
РЕЖИМ
Эксплуатация
Нажмите кнопку РЕЖИМ и
выберите требуемый.
● При каждом нажатии кнопки
РЕЖИМ настройка рабочего
режима и отображение дисплея
пульта изменяются в следующей
последовательности.
АВТО
ОХЛАЖДЕНИЕ
ОБОГРЕВ
ВЕНТИЛЯЦИЯ
ОСУШЕНИЕ
В режиме АВТО охлаждение или обогрев выбирается кондицио-
нером автоматически в зависимости от температуры в
помещении. При выборе АВТО в режиме вентиляции скорость
вентилятора будет регулироваться автоматически исходя из
температуры в помещении.
Только охлаждение.
Если в режиме ОСУШЕНИЯ температура в помещении опуска-
ется на 2
о
С ниже уставки, скорость вентилятора автоматически
переключается на НИЗКУЮ независимо от ранее заданной.
В режиме ОБОГРЕВА вентилятор включается не сразу для
предотвращения нагнетания холодного воздуха. Если скорость
вентилятора задана как АВТО, она будет регулироваться
автоматически в зависимости от температуры в помещении.
В режиме ВЕНТИЛЯЦИИ компрессор бездействует, работает
только вентилятор, т.е. Охлаждение и Обогрев недоступны, в
том числе и их автоматический выбор. Задание температурной
уставки невозможно, т.к. регулирование температуры не
осуществляется. Функция СОН также недоступна.
Используйте кнопки ТЕМП+/-
для задания температурной
уставки.
При каждом нажатии
кнопки ▲ значение температуры
будет увеличиваться на 1
о
С.
При каждом нажатии
кнопки ▼ значение температуры
будет уменьшаться на 1
о
С.
При каждом нажатии кнопки
скорость вентилятора будет
изменяться в следующей последо-
вательности:
Кондиционер начнет работать с заданной скоростью
вентилятора.
АВТО НИЗКАЯ СРЕДНЯЯ ВЫСОКАЯ
