2
2.
Нажимайте “
для установки требуемого времени.

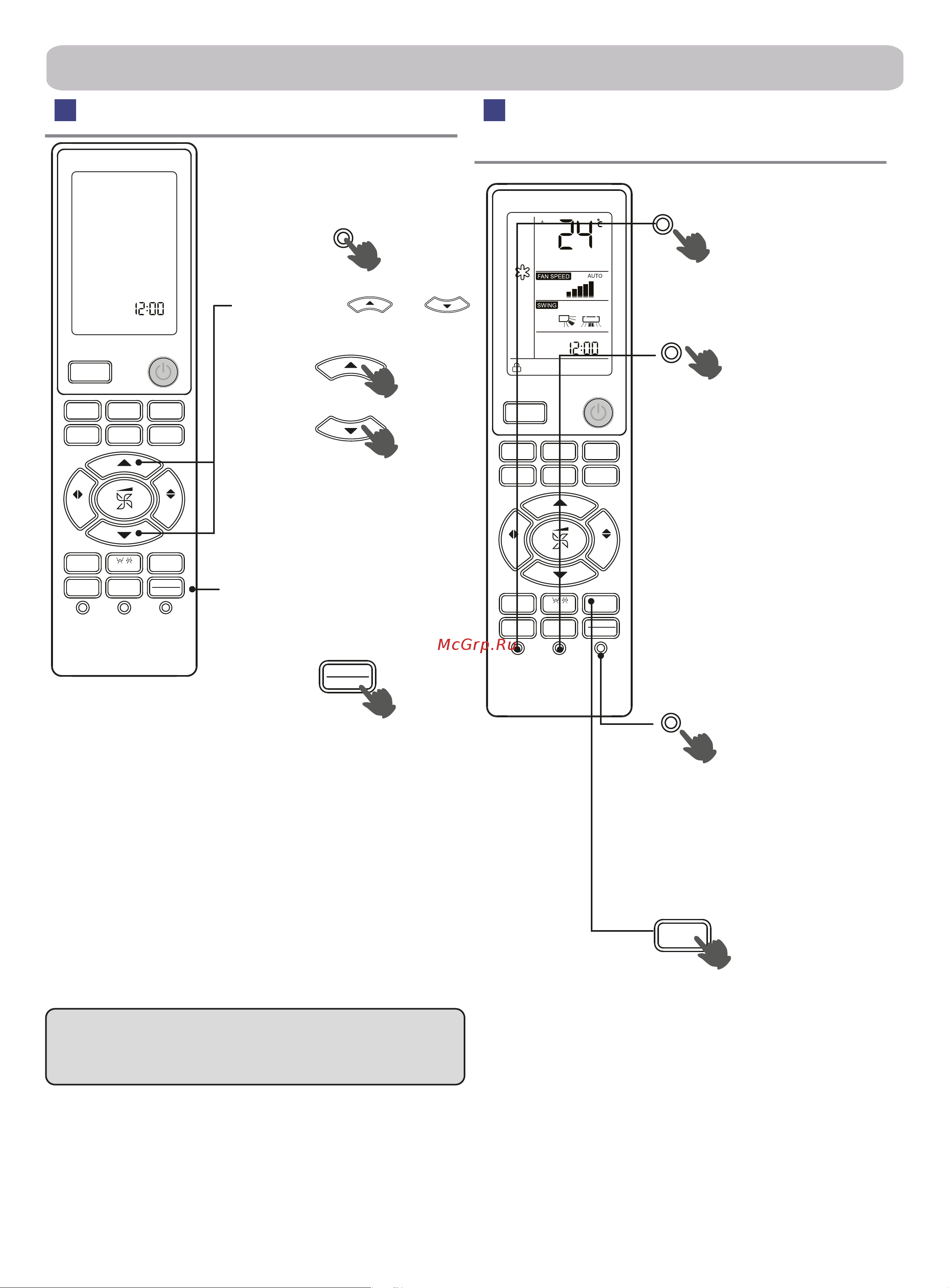

Установка реального времени
Кнопки БЛОК / ПОДСВЕТКА /
СБРОС / СПЕЦ ФУНКЦИИ
РЕЖИМ I FEEL
СОН
ТИХИЙ
ВРЕМЯ ВРЕМЯ
ОК
ОТМЕНА
БЛОК
ПОДСВЕТКА
СБРОС
ВКЛ
ВЫКЛ
ТУРБО
ЗДОРОВЬЕ
ПОТОК
КОМФ
ФУНКЦИИ
СПЕЦ
САМО
ОЧИСТКА
ЭКО ДАТЧИК
ЖАЛЮЗИ
ЖАЛЮЗИ
3.
1.
4.
Кнопка СПЕЦ ФУНКЦИИ
1.
Кнопка БЛОК
2.
Кнопка ПОДСВЕТКА
3.
Кнопка СБРОС
T
СБРОС
ОК
ОТМЕНА
БЛОК
ПОДСВЕТКА
СБРОС
СПЕЦ
ФУНКЦИИ
Эксплуатация
РЕЖИМ I FEEL
СОН
ТИХИЙ
ВРЕМЯ ВРЕМЯ
ОК
ОТМЕНА
БЛОК
ПОДСВЕТКА
СБРОС
ВКЛ
ВЫКЛ
ТУРБО
ЗДОРОВЬЕ
ПОТОК
КОМФ
ФУНКЦИИ
СПЕЦ
САМО
ОЧИСТКА
ЭКО ДАТЧИК
ЖАЛЮЗИ
ЖАЛЮЗИ
Установите батарейку или
нажмите кнопку "СБРОС".
” или“ ”
При каждом нажатии кнопки
значение времени будет увеличи-
ваться или уменьшаться на 1 мин.
Если кнопку удерживать нажатой,
изменение времени ускоряется.
После установки требуемого
времени нажмите кнопку "ОК
ОТМЕНА", и функция СБЛОК
вступит в действие.
Внимание:
Расстояние передачи сигнала между пультом и окошком приемника
ИК-сигнала должно быть не более 7 м. На пути следования сигнала
не должно быть никаких препятствий. Электроимпульсные или
электромагнитные помехи, например, от люминесцентных ламп,
беспроводных или мобильных телефонов и т.п., мешают приему
ИК-сигналов, поэтому расстояние от пульта до ИК-приемника
внутреннего блока должно быть уменьшено в зависимости от
мощности помех.
Отсутствие или нечеткость изображения во время работы пульта
указывает на то, что батарейки разрядились и их необходимо
заменить. Если работа пульта неудовлетворительна, извлеките
батарейки и через несколько минут установите их снова.
ПРИМЕЧАНИЕ:
Вынимайте батарейки из пульта, если предполагается, что
он не будет использоваться в течение длительного време-
ни.
Используется для блокиров-
ки кнопок и дисплея пульта. Активна
только кнопка СБРОС.
Включение и выключение подсветки
дисплея внутреннего блока. Для
отображения только заданной
температуры нажимайте кнопку
ПОДСВЕТКА 10 раз в течение 5
секунд. Должны раздаться 3 звуковых
сигнала. Чтобы вернуться к отобра-
жению температуры в помещении,
снова нажмите ПОДСВЕТКА 10 раз в
течение 5 секунд. По умолчанию на
дисплее внутреннего блока отобра-
жается действующая температура в
помещении. Температурная уставка
будет отображаться в течение только
нескольких секунд после ее задания
пультом ДУ.
Если пульт работает ненадлежа-
щим образом, нажмите кнопку
СБРОС.
Выбор функций последовательным
нажатием кнопки: выбор кода А-В→
поддержание +10°С в режиме
обогрева→измерение температуры
в ºF/ºC.
