Haier HSU-24HFM203/R3(SDB) [13/50] Эксплуатация
![Haier HSU-24HFM203/R3(SDB) [13/50] Эксплуатация](/views2/2018924/page13/bgd.png)
10
1
2
3

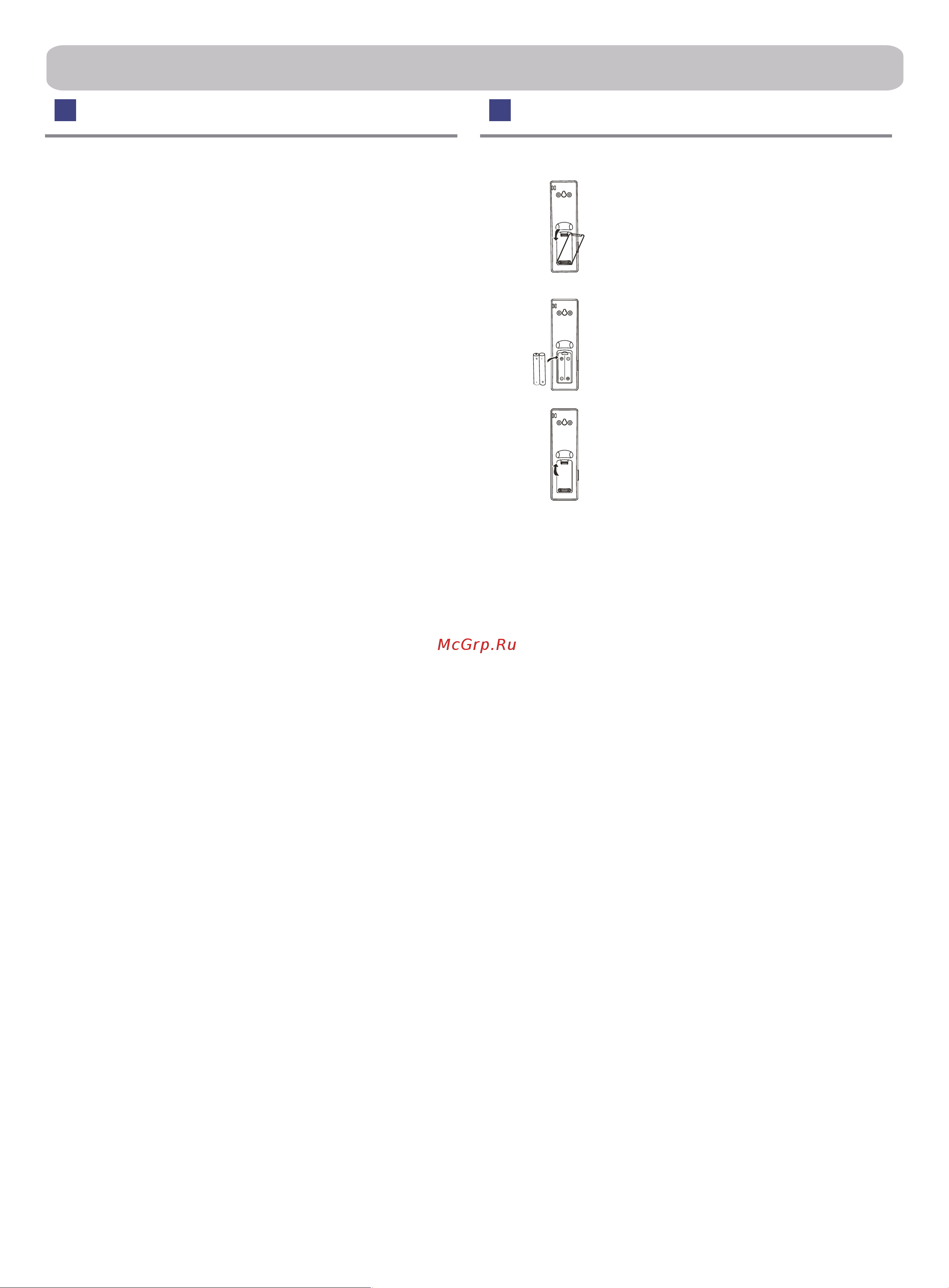

Снимите крышку секции батареек.
Эксплуатация
Функция Steri-Clean
Установка батареек питания
Функция Steri-Clean 56
о
С доступна только через
приложение EVO APP.
Описание функции Steri-Clean
Этап 1 - самоочистка (Self Clean) теплообменника для
удаления из него грязи. Поверхность испарителя сначала
замораживается, и при последующей разморозке вся
накопившаяся грязь смывается и удаляется вместе с
конденсатом через дренажное отверстие. Гидрофильное
покрытие алюминиевых ламелей с небольшим уклоном (ɑ≈
5°) увеличивает эффективность дренажа.
Этап 2 - высокотемпературная (56
о
C) стерилизация. Теплоо
-
бменник принудительно осушается, и с помощью интеллек-
туального контроля температуры за счет управления
частотой компрессора температура на испарителе достигает
56°C и сохраняется в течение 30 минут. Благодаря этому
погибают все находящиеся внутри кондиционера вирусы и
бактерии.
Этап 3 - быстрое охлаждение теплообменника испарителя
для улучшения результатов стерилизации. Нанопокрытие из
ионов серебра увеличивает антибактериальный эффект до
99%.
Внимание:
1. Продолжительность функции 60-80 минут
2. В летний период из кондиционера может выходить
горячий воздух при нагреве теплообменника испарителя и
поддержания в нем температуры 56
о
С.
3. В зимний период использование функции может повлиять
на температуру в помещении.
4. Если температура наружного воздуха выше 36
о
С, функция
высокотемпературной стерилизации недоступна. При
включении Steri-Clean будет выполняться только функция
самоочистки, длительность которой составит 21 минуту.
Вставьте батарейки (2 шт. - тип R-03,
пальчиковые). При установке соблюдайте
полярность " + "/"-".
После установки батареек закройте
крышку секции.
